RC4558 二路通用運算放大器

描述

RC4558器件是一款雙通用運算放大器，每一半都與μA741電氣相似，但未提供偏置零點功能。

高共模輸入電壓范圍和無閂鎖功能使該放大器非常適合電壓跟隨器應用。該器件具有短路保護功能，內部頻率補償確保穩定性，無需外部元件。

所有其他商標均為其各自所有者的財產

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Features
THD + N @ 1 kHz (Typ) (%)
Rating
Operating Temperature Range (C)
Package Group
Output Current (Typ) (mA)
Package Size: mm2:W x L (PKG)
Architecture
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
?

RC4558	RC4136	RC4559
2 ? ?	4 ? ?	2 ? ?
10 ? ?	10 ? ?	10 ? ?
30 ? ?	30 ? ?	30 ? ?
3 ? ?	3 ? ?	4 ? ?
1.7 ? ?	1.7 ? ?	2 ? ?
No ? ?	No ? ?	No ? ?
6 ? ?	6 ? ?	6 ? ?
1.25 ? ?	1.25 ? ?	1.65 ? ?
8 ? ?	8 ? ?	7 ? ?
N/A ? ?	N/A ? ?	N/A ? ?
0.0005 ? ?	?	?
Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 0 to 70 ? ?	0 to 70 ? ?	0 to 70 ? ?

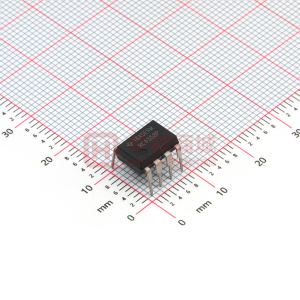

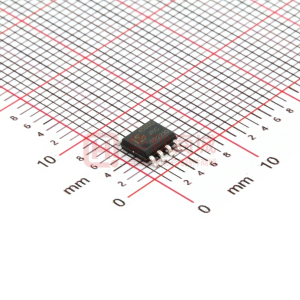

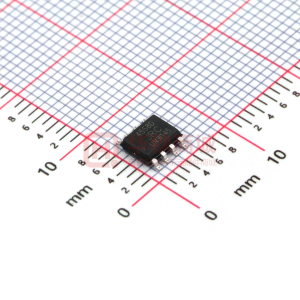

PDIP SO SOIC TSSOP VSSOP ? ?	PDIP ? ?	PDIP SOIC ? ?
10 ? ?	10 ? ?	10 ? ?
See datasheet (PDIP) 8SO: 48 mm2: 7.8 x 6.2(SO) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	See datasheet (PDIP) ? ?	See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?
Bipolar ? ?	Bipolar ? ?	Bipolar ? ?
90 ? ?	90 ? ?	100 ? ?
500000 ? ?	500000 ? ?	250000 ? ?

數據手冊（1）
