BQ24210 800mA 單輸入單節鋰離子太陽能電池充電器

數據： bq24210 800-mA, Single-Input, Single-Cell Li-Ion Battery Solar Charger 數據表

描述

bq24210器件是一款高度集成的鋰離子線性充電器，面向空間受限的便攜式應用。電池分三個階段充電：調節，恒定電流和恒定電壓，IC熱保護和安全定時器。充電電流值可通過外部電阻進行編程。帶輸入過壓保護的高輸入電壓范圍支持低成本的非穩壓適配器。具有可編程輸入電壓調節閾值的輸入電壓調節環路使其適用于從替代電源（如太陽能電池板或感應式充電板）充電。此外，當沒有輸入源時，IC具有負載模式，通過將電池連接到VBUS來為外圍設備供電。負載模式具有電流限制功能，以防止過載。

特性

輸入電壓動態電源管理功能（VBUS_DPM）
可選擇電池跟蹤模式以最大化充電速率使用DPM功能的太陽能電池板
負載模式支持VBUS引腳連接負載
20V輸入額定值，帶過壓保護（OVP）
1％電池電壓調節精度
電流充電高達800 mA，充電電流精度為10％
輸出電流控制的熱調節保護
電池漏電流低
BAT短路保護
NTC輸入監控
帶復位控制的內置安全定時器
狀態指示??充電/電源

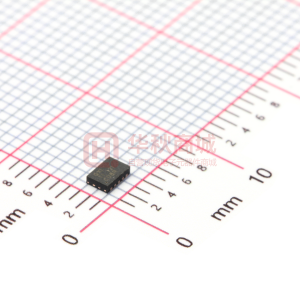

采用小型2 mm×3 mm 10針WSON封裝提供

參數 與其它產品相比?能源采集和太陽能充電

?
Cell Chemistry
Charge Current (Max) (A)
Control Topology
Primary Charge Termination Method
Number of Series Cells
Battery Charge Voltage (V)
Features
Operating Temperature Range (C)
Pin/Package
?

BQ24210
Li-Ion Li-Polymer ? ?
0.8 ? ?
Linear ? ?
Termination Current ? ?
Single Cell ? ?
4.2 ? ?
Integrated FET Over Voltage Protection Solar Input Temp Monitoring ? ?
-40 to 85 ? ?
10WSON ? ?
