LM27403 具有溫度補償 DCR 電流感應的高性能同步降壓控制器

數據： LM27403 采用具有溫度補償且基于電感直流電阻 (DCR) 過流保護功能和可編程熱關斷功能的同步降壓控制器數據表 (Rev. B)

描述

LM27403是一款特性豐富，易于使用，同步降壓控制器，此控制器提供出色的集成等級和性能以實現高功率密度，負載點（POL）直流 - 直流穩壓器解決方案內的出色效率.200kHz和1.2MHz之間的電阻器可編程開關頻率，以及具有自適應死區時間的集成高電流MOSFET柵極驅動器提供優化解決方案方案尺寸的靈活性，并且大大提升了轉換效率。

可通過一個0.6V，1％精確電壓基準連同一個30ns高側MOSFET最小可控接通時間來獲得高精度和低輸出電壓.LM27403使用無損耗電感直流電阻（DCR）電流感應和物美價廉的2N3904 BJT遠程感測電感溫度，提供高精度熱補償過流保護（OCP）。

LM27403內置一個傳統電壓模式控制回路，其中包含高增益帶寬誤差放大器和PWM輸入電壓前饋電路，可簡化補償設計并在整個線路電壓和負載電流范圍內提供出色的瞬態響應。強制PWM（FPWM）操作可消除頻率變化，最大限度降低敏感應用中的電磁干擾（EMI）。開漏電源正常電路提供電源軌排序和故障報告。其他特性包括支持自動恢復的可編程系統級熱關斷，輸出電壓遠程感測，可配置軟啟動，單調啟動至預偏置負載，集成偏置電源低壓降（LDO）穩壓器，外部電源跟蹤，通過自定義遲滯精確使能可編程線路欠壓鎖定（UVLO）以及適用于拍頻敏感型應用和多穩壓器應用的同步功能.LM27403采用間距為0.5mm的4mm x 4mm散熱增強型WQFN-24封裝。

特性

效率和占空比分別高達97％和93％
3V至20V寬輸入電壓范圍
200kHz至1.2MHz開關頻率范圍
具有熱補償功能且基于電感直流電阻（DCR）的過流保護
0.6V基準電壓，反饋精度為± 1％
針對低VOUT的30ns最小接通時間
集成高電流金屬氧化物半導體場效應應晶體管（MOSFET）驅動器
- 自適應死區時間控制
超快速線路和負載瞬態響應
- 高增益帶寬（GBW）誤差放大器
- 脈寬調制（PWM ）線路前饋
集成VDD偏壓電源低壓降（LDO）子穩壓器
可編程系統級過熱保護（OTP）< /li>
通過遲滯實現精確使能
頻率同步
單調預偏置啟動
具有跟蹤功能的可編程軟啟動
輸出遠程感測
開漏電源正常指示器

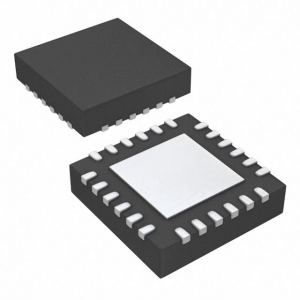

4mm x 4mm超薄四方扁平無引線（WQFN）-24裝PowerPAD封裝

應用范圍

DC-DC轉換器和負載點（POL）模塊
電信基礎設施
嵌入式計算，服務器和存儲

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓控制器（外部開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Number of Phases
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
Control Mode
?

LM27403	LM27402
3 ? ?	3 ? ?
20 ? ?	20 ? ?
0.6 ? ?	0.6 ? ?
19 ? ?	18.6 ? ?
30 ? ?	30 ? ?
1 ? ?	1 ? ?
1 ? ?	1 ? ?
200 ? ?	200 ? ?
1200 ? ?	1200 ? ?
3.5 ? ?	4.5 ? ?
Enable Frequency Synchronization Power Good Pre-Bias Start-Up Remote Sense Synchronous Rectification Tracking ? ?	Enable Frequency Synchronization Power Good Pre-Bias Start-Up Synchronous Rectification Tracking ? ?
93 ? ?	95 ? ?
-40 to 125 ? ?	-40 to 125 ? ?
Catalog ? ?	Catalog ? ?
WQFN ? ?	HTSSOP WQFN ? ?
Voltage Mode ? ?	Voltage Mode ? ?
