UCC21222-Q1 具有死區時間的汽車類 4A、6A、3.0kV (RMS) 隔離式雙通道柵極驅動器

數據： UCC21222-Q1 汽車 4A、6A、3.0kVRMS 隔離式雙通道柵極驅動器（具有死區時間）數據表

描述

UCC21222-Q1器件是具有可編程死區時間和寬溫度范圍的隔離式雙通道柵極驅動器。該器件在極端溫度條件下表現出一致的性能和穩定性。該器件采用4A峰值拉電流和6A峰值灌電流來驅動功率MOSFET，IGBT和GaN晶體管。

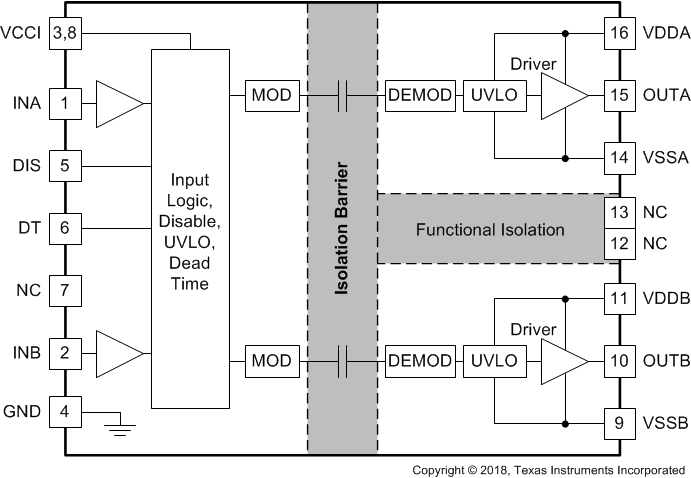

UCC21222-Q1器件可配置為兩個低側驅動器，兩個高側驅動器或一個半橋驅動器。該器件的5ns延遲匹配性能允許并聯兩個輸出，能夠在重載載條件下將驅動強度提高一倍，而無內內擊穿風險。

輸入側通過一個3.0kV _RMS隔離柵與兩個輸出驅動器隔離，共模瞬態抗擾度（CMTI）的最小值為100V /ns。

可通過電阻器編程的死區時間可讓您調整系統限制的死區時間，從而提高效率并防止輸出重疊。其他保護特性包括：當DIS設置為高電平時，通過禁用功能同時關閉兩路輸出;集成的抗尖峰濾波器可抑制短于5ns的輸入瞬變;以及在輸入和輸出引腳上對高達-2V的尖峰進行200ns的負電壓處理。所有電源都有UVLO保護。

特性

具有符合AEC Q100標準的下列特性：
- 器件溫度1級
- 器件人體放電模式（HBM）靜電放電（ESD）分類等級H2
- 器件CDM ESD分類等級C6
結溫范圍為-40°C至150 °C
可通過電阻器編程的死區時間
通用：雙路低側，雙路高側或半橋驅動器
4A峰值拉電流，6A峰值灌電流輸出
3V至5.5V輸入VCCI范圍
高達18V的VDD輸出驅動電源
- 8V VDD UVLO
開關參數：
- 28ns典型傳播延遲
- 10ns最小脈沖寬度
- 5ns最大延遲匹配度
TTL和CMOS兼容輸入
集成抗尖峰濾波器
I /O承受-2V電壓的時間達200ns
共模瞬態抗擾度（CMTI）大于100V /ns
隔離柵壽命大于40年
浪涌抗擾度高達7800V _PK
窄體SOI C-16（D）封裝
安全相關認證（計劃）：
- 符合DIN V VDE V 0884-11：2017-01和DIN EN 61010-1標準的4242V _PK隔離
- 符合UL 1577標準且長達1分鐘的3000V _RMS隔離
- 獲得CSA認證，符合IEC 60950-1 ，IEC 62368-1和IEC 61010-1終端設備標準
- 通過GB4943.1-2011 CQC認證

所有商標均為其各自所有者的財產。

參數 與其它產品相比?隔離式柵極驅動器

?
Isolation Rating (Vrms)
DIN V VDE V 0884-10 Transient Overvoltage Rating (Vpk)
DIN V VDE V 0884-10 Working Voltage (Vpk)
Number of Channels (#)
Power Switch
Enable/Disable Function
Output VCC/VDD (Max) (V)
Output VCC/VDD (Min) (V)
Input VCC (Min) (V)
Input VCC (Max) (V)
Peak Output Current (A)
Prop Delay (ns)
Prop Delay (Max) (ns)
Operating Temperature Range (C)
Package Group
?

UCC21222-Q1	UCC20225	UCC21520	UCC21520-Q1
3000 ? ?	2500 ? ?	5700 ? ?	5700 ? ?
4242 ? ?	3535 ? ?	8000 ? ?	8000 ? ?
990 ? ?	792 ? ?	2121 ? ?	2121 ? ?
2 ? ?	2 ? ?	2 ? ?	2 ? ?
MOSFET IGBT GaNFET ? ?	MOSFET GaNFET ? ?	MOSFET IGBT ? ?	MOSFET IGBT ? ?
Disable ? ?	Disable ? ?	Disable ? ?	Disable ? ?
18 ? ?	25 ? ?	25 ? ?	25 ? ?
9.2 ? ?	9.2 ? ?	9.2 ? ?	9.2 ? ?
3 ? ?	3 ? ?	3 ? ?	3 ? ?
5.5 ? ?	18 ? ?	18 ? ?	18 ? ?
6 ? ?	6 ? ?	6 ? ?	6 ? ?
25 ? ?	19 ? ?	19 ? ?	19 ? ?
40 ? ?	30 ? ?	30 ? ?	30 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
SOIC ? ?	VLGA ? ?	SOIC ? ?	SOIC ? ?
