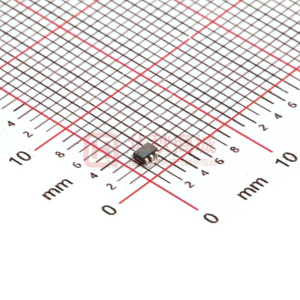

此單比特同相總線收發器使用兩個獨立的可配置電源軌。 SN74AVC1T45經過優化，可在V _CCA /V _CCB 設置為1.4 V至3.6 V的條件下工作。可通過V _CCA /V <工作sub> CCB 低至1.2 V.A端口用于跟蹤V _CCA 。 V _CCA 接受1.2 V至3.6 V的任何電源電壓.B端口用于跟蹤V _CCB 。 V _CCB 接受1.2 V至3.6 V的任何電源電壓。這允許在1.2 V，1.5 V，1.8 V，2.5 V之間進行通用低電壓雙向轉換，和3.3V電壓節點。

SN74AVC1T45設計用于兩條數據總線之間的異步通信。方向控制（DIR）輸入的邏輯電平激活B端口輸出或A端口輸出。當B端口輸出被激活時，設備將數據從A總線傳輸?shù)紹總線，當A端口輸出被激活時，設備從B總線傳輸?shù)紸總線。 A和B端口上的輸入電路始終處于活動狀態，并且必須具有邏輯高電平或低電平，以防止多余的I _CC 和I _CCZ 。

該器件完全適用于部分?jǐn)嚯姂?yīng)用，使用I _{off < /子>。 I off 電路禁用輸出，防止在斷電時損壞通過器件的電流。}

V _CC 隔離功能可確保無論V _CC 輸入是否為GND，兩個端口都處于高阻態。

NanoFree?封裝技術是IC封裝概念的重大突破，使用裸片作為包。
