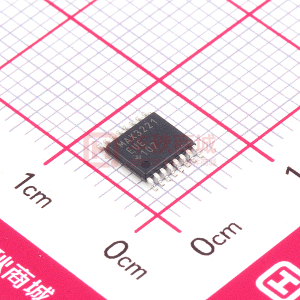

MAX3221E 3V 至 5.5V 單通道 RS-232 線路驅動器/接收器

數據： MAX3221E 3-V to 5.5-V Single-Channel RS-232 Line Driver/Receiver With ±15-kV IEC ESD Protection 數據表

描述

MAX3221E是一款單驅動器，單接收器RS-232解決方案，采用單V _CC電源供電。 RS-232引腳提供IEC 61000-4-2 ESD保護。該器件符合TIA /EIA-232-F的要求，并提供異步通信控制器和串行端口連接器之間的電氣接口。電荷泵和四個小型外部電容允許采用3 V至5.5 V單電源供電。這些器件的數據信號速率最高可達250 kbit /s，驅動器輸出壓擺率最高可達30 V /μs。

可提供靈活的電源管理控制選項。當接收器斷開或遠程驅動器斷電時，自動斷電會禁用驅動器和電荷泵。可以手動啟用或禁用驅動程序。當接收器輸入未連接或斷電時， INVALID 輸出變為低電平。

特性

RS-232引腳的ESD保護
- ±15-kV人體模型（HBM）
- ±15 kV（IEC 61000-4-2，氣隙放電）
符合或超過TIA /EIA-232-F和ITU v.28標準的要求
使用3 V至5.5 VV _CC電源運行
運行速度高達250 kbit /s
一個驅動器和一個接收器
低待機電流：典型值1μA
接受5 V邏輯采用3.3 V電源輸入
自動關斷功能自動禁用驅動器以節省功耗
替代高速設備（1 Mbit /s）
- SN75C3221E和SN65C3221E

參數與其它產品相比?RS-232

?
Drivers Per Package
Receivers Per Package
Logic Voltage (Min) (V)
Data Rate (Max) (kbps)
Main Supply Voltage (Nom) (V)
Features
ESD HBM (kV)
Rating
Operating Temperature Range (C)
Package Group
Pin/Package
?

MAX3221E	TRS3221E	TRS3227	TRSF3221E
1 ? ?	1 ? ?	1 ? ?	1 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?
3.3 ? ?	3.3 ? ?	3.3 ? ?	3.3 ? ?
250 ? ?	250 ? ?	1000 ? ?	1000 ? ?
3.3 5 ? ?	3.3 5 ? ?	3.3 5 ? ?	3.3 5 ? ?
Auto-Powerdown ? ?	Auto-Powerdown ? ?	Auto-Powerdown Plus ? ?	Auto-Powerdown ? ?
15 ? ?	15 ? ?	15 ? ?	15 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 0 to 70 ? ?	-40 to 85 0 to 70 ? ?	-40 to 85 0 to 70 ? ?	-40 to 85 0 to 70 ? ?
SSOP TSSOP ? ?	SSOP TSSOP ? ?	SSOP ? ?	SSOP TSSOP ? ?
16SSOP 16TSSOP ? ?	16SSOP 16TSSOP ? ?	16SSOP ? ?	16SSOP 16TSSOP ? ?
