數據： Hex Inverter Buffers/Drivers With Open-Collector High-Voltage Outputs 數據表
這些TTL十六進制反相緩沖器/驅動器具有高壓集電極開路輸出，用于連接高電平電路（如MOS）或驅動高電平電流負載（如燈或繼電器），也可用作驅動TTL輸入的變頻器緩沖器。 SN5406和SN7406的最小擊穿電壓為30 V. SN5416和SN7416的最小擊穿電壓為15 V. SN5406和SN5416的最大灌電流為30 mA，SN740和SN7416的最大灌電流為40 mA。
| Technology Family |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Bits (#) |
| Voltage (Nom) (V) |
| F @ Nom Voltage (Max) (Mhz) |
| ICC @ Nom Voltage (Max) (mA) |
| tpd @ Nom Voltage (Max) (ns) |
| IOL (Max) (mA) |
| IOH (Max) (mA) |
| Schmitt Trigger |
| Rating |
| Operating Temperature Range (C) |
| Pin/Package |
| SN7406 | SN5406 |
|---|---|
| TTL | TTL |
| 4.75 | 4.5 |
| 5.25 | 5.5 |
| 6 | 6 |
| 5 | 5 |
| 35 | 35 |
| 0.051 | 0.051 |
| 23 | 23 |
| 40 | 40 |
| 0 | 0 |
| No | No |
| Catalog | Military |
| 0 to 70 | -55 to 125 |
|

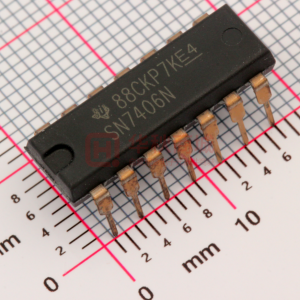

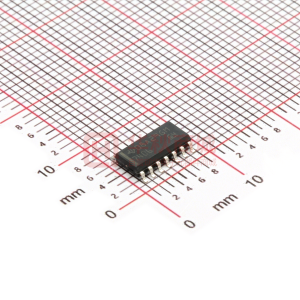

14PDIP 14SO 14SOIC |
14CDIP 14CFP 20LCCC |
| 無樣片 |
