優勢和特點

• 采用J型(AD596)或K型(AD597)熱電偶工作
• 內置冰點補償
• 溫度比例工作模式：10 mV/°C
• 低成本
• 溫度設定點工作模式：開/關
• 可編程的開關遲滯
• 高阻抗差分輸入

產品詳情

AD596/AD597是一款單芯片溫度設定點控制器，專門針對高溫環境（如烤箱控制引用中的）進行了優化。該器件可對J或K型熱電偶輸入進行冷結補償和放大，從而得出與溫度成比例的內部信號。接著，該器件將內部信號與外部施加的設定點電壓相比較，從而產生低阻抗開關輸出電壓。死區或開關遲滯可使用單個外部電阻進行編程。或者，AD596/ AD597可配置成直接采用J或K型熱電偶信號提供電壓輸出(10 mV/°C)。也可用作獨立的電壓輸出溫度傳感器。

AD596/AD597可采用+5 V至+30 V的單電源或總范圍最高至36 V的雙電源供電。典型靜態電源電流為160 μA，此時自熱誤差降至最低。

?AD596/AD597 H封裝選項包括熱電偶故障報警器，當在溫度比例測量模式下工作時可指示熱電偶引線是否斷開。報警輸出具有靈活的格式，可用于驅動繼電器、LED或TTL邏輯。

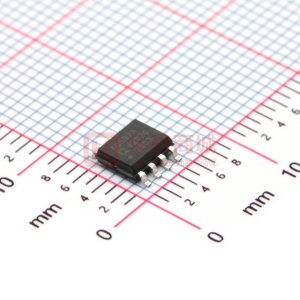

器件封裝采用質量可靠、經濟有效的10引腳金屬帽殼、8引腳小型塑封DIP或SOIC封裝，調整后的工作環境溫度范圍為+25°C至+100°C。如果接受精度稍降，也可在擴展環境溫度范圍內工作。AD596可在J型熱電偶的整個建議溫度范圍-200°C至+760°C內放大熱電偶信號，而AD597則可處理-200°C至+1250°C的K型輸入。

AD596/AD597在60°C環境溫度下的校準精度為±4°C，而在+25°C至+100°C范圍內的環境溫度穩定性規格為0.05°C/°C。如果需要更高精度，或要在更低環境溫度中使用，可以考慮AD594（J型熱電偶）或AD595（K型熱電偶）。

方框圖
