優勢和特點

• 低相位噪聲、鎖相環
  片內VCO的調諧頻率范圍為2.05 GHz至2.33 GHz
  可選外部VCO/VCXO，最高達2.4 GHz
  1路差分或2路單端基準輸入
  參考監控功能
• 2對1.6 GHz LVPECL輸出
  每對輸出共用1至32分頻器和粗調相位延遲
  加性輸出抖動：225 f_S 均方根值
  通道間偏斜成對輸出小于10 ps
• 2對800 MHz LVDS時鐘輸出
  每對輸出共用兩個1至32級聯分頻器和粗調相位延遲
  加性輸出抖動：275 f_S rms
  可以精調每路LVDS輸出的延遲(Δt)

• 可以將每路LVDS輸出重新配置為兩路250MHz CMOS輸出
• 上電時所有輸出自動同步
• 欲了解更多特性，請參考數據手冊

產品詳情

AD9517-2¹提供多路輸出時鐘分配功能，具有亞皮秒級抖動性能，并且片內集成鎖相環(PLL)和電壓控制振蕩器(VCO)。片內VCO的調諧頻率范圍為2.05 GHz至2.33 GHz。也可以使用高達2.4 GHz的外部VCO/VCXO。
AD9517-2具有出色的低抖動和相位噪聲特性，可極大地提升數據轉換器的性能，并且也有利于其它相位噪聲和抖動要求嚴苛的應用。
AD9517-2具有四路LVPECL輸出（分為兩對）和四路LVDS輸出（分為兩對）?？梢詫⒚柯稬VDS輸出重新配置為兩路CMOS輸出。LVPECL輸出的工作頻率達1.6 GHz，LVDS輸出的工作頻率達800 MHz，CMOS輸出的工作頻率達250 MHz。
對于需要額外輸出的應用，可使用AD9520和AD9522，二者具有晶振基準電壓輸入、零延遲或用于啟動時自動配置的EEPROM。此外，AD9516和AD9518特性與AD9517相似，但輸出組合不同。
每對輸出均有分頻器，其分頻比和粗調延遲（或相位）均可以設置。LVPECL輸出的分頻范圍為1至32。LVDS/CMOS輸出的分頻范圍最高可達1024。
AD9517-2提供48引腳LFCSP封裝，可以采用3.3 V單電源供電。將電荷泵電源(VCP)與5V電壓相連時，可以使用外部VCO，它需要更寬的電壓范圍。獨立的LVPECL電源可以為2.5 V至3.3 V（標稱值）。
AD9517-2的額定工作溫度范圍為?40°C至+85°C工業溫度范圍。
應用

低抖動、低相位噪聲時鐘分配

10/40/100 Gb/s網絡線路卡，包括SONET、同步以太網、OTU2/3/4

前向糾錯(G.710)

為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘

高性能無線收發器

自動測試設備(ATE)和高性能儀器儀表

¹AD9517泛指AD9517系列的所有器件。但是，使用AD9517-2時，它僅指AD9517系列的該特定器件。

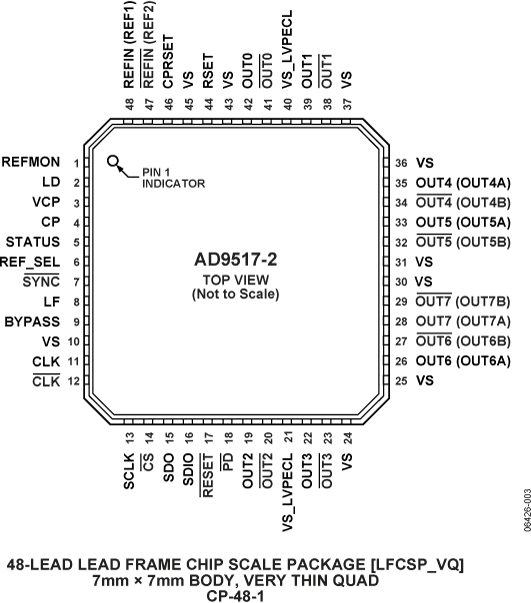

方框圖
