優勢和特點

• 超寬帶頻率范圍：100 MHz 至 40 GHz
• 衰減范圍：2 dB 步進至 30 dB
• 低插入損耗
  • 1.7 dB 至 18 GHz
  • 2.2 dB 至 26 GHz
  • 3.5 dB 至 40 GHz
• 衰減精度
  • ±(0.1 + 2.0%)的衰減狀態，最高 18 GHz
  • ±(0.2 + 2.5%)的衰減狀態，最高 26 GHz
  • ±(0.5 + 10.0%)的衰減狀態，最高 40 GHz
• 典型步進誤差
  • ±0.15 dB 至 18 GHz
  • ±0.20 dB 至 26 GHz
  • ±0.60 dB 至 40 GHz
• 高輸入線性度
  • P0.1dB 插入損耗狀態：30 dBm
  • P0.1dB 其他衰減狀態：26 dBm
  • IP3：50 dBm（典型值）
• 高 RF 輸入功率處理：26 dBm 平均值，30 dBm 峰值
• 相對相位中的緊湊分布
• 無低頻開關雜散
• SPI 和并行模式控制，CMOS/LVTTL 兼容
• RF 幅度建立時間（0.1 dB 最終 RF 輸出）：230 ns

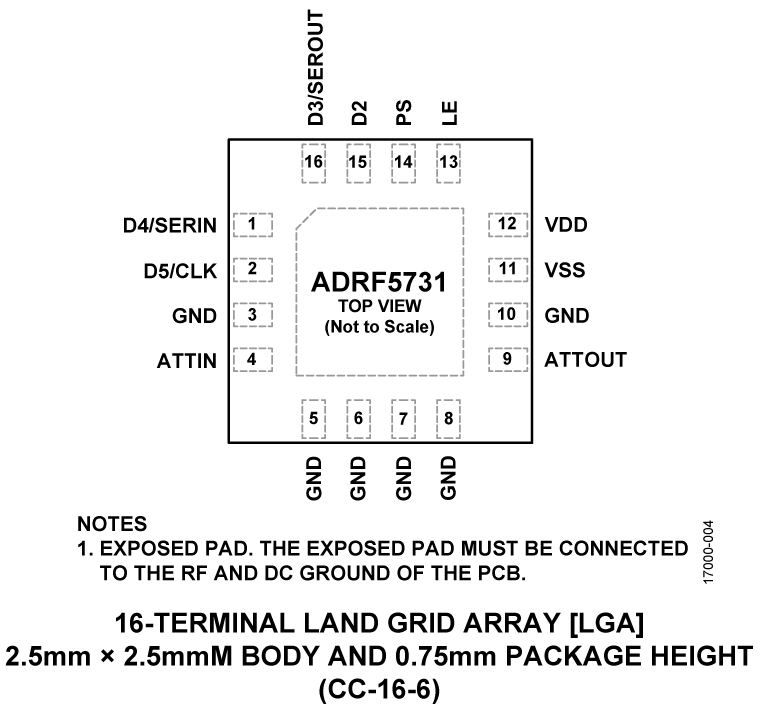

• 2.5 mm × 2.5 mm、16 引腳 LGA 封裝
• 與 ADRF5721 引腳兼容，低頻截止版本

產品詳情

ADRF5731 是一款硅、4 位數字衰減器，以 2 dB 步長提供 30 dB 的衰減控制范圍。

該器件的工作頻率范圍為 100 MHz 至 40 GHz，提供優于 3.5 dB 的插入損耗。在所有狀態下，ADRF5720 的 ATTIN 端口具有 26 dBm（平均值）和30 dBm（峰值）的射頻(RF)輸入功率處理能力。

ADRF5731 需要 +3.3 V 和 ?3.3 V 雙電源電壓供電。該器件具有串行外設接口(SPI)、并行模式控制和互補金屬氧化物半導體(CMOS)/低壓晶體管對晶體管邏輯(LVTTL)兼容控制特性。

ADRF5731 與 ADRF5721（低頻截止版本）引腳兼容，工作頻率范圍為 9 kHz 至 40 GHz。

ADRF5731 RF 端口設計用于匹配 50 Ω 的特征阻抗。

ADRF5731 采用符合 RoHS 標準的 16 引腳、2.5 mm × 2.5 mm、基板柵格陣列(LGA)封裝，工作溫度范圍為 ?40°C 至 +105°C。

應用

• 工業掃描儀
• 測試和儀器儀表
• 蜂窩基礎設施：5G 毫米波
• 軍用無線電、雷達、電子對抗(ECM)
• 微波無線電和甚小孔徑終端(VSAT)

方框圖
