優勢和特點

• 數字可編程頻率和相位
• 當供電電壓為3 V時，功耗為12.65 mW
• 輸出頻率范圍：0 MHz至12.5 MHz
• 28位分辨率（25 MHz基準時鐘時為0.1 Hz）
• 正弦波/三角波/方波輸出
• 2.3 V至5.5 V電源供電
• 無需外部元件
• 三線式SPI接口
• 擴展溫度范圍： -40 ℃至+105 ℃
• 掉電選項
• 10引腳MSOP封裝
• 通過汽車應用認證

AD9833-EP支持防務和航空航天應用（AQEC標準）

• 下載 AD9833-EP數據手冊 (pdf)
• 溫度范圍： ?55 ℃至+125 ℃
• 受控制造基線
• 一個裝配/測試廠
• 一個制造廠
• 增強型產品變更通知
• 認證數據可應要求提供
• V62/14619-01XE DSCC圖紙號

產品詳情

AD9833是一款低功耗、可編程波形發生器，能夠產生正弦波、三角波和方波輸出。各種類型的檢測、致動和時域反射(TDR)應用都需要波形發生器。輸出頻率和相位可通過軟件進行編程，調整簡單。無需外部元件。頻率寄存器為28位；時鐘速率為25 MHz，可以實現0.1 Hz的分辨率。同樣，時鐘速率為1 MHz時，AD9833可以實現0.004 Hz的分辨率。

AD9833通過一個三線式串行接口寫入數據。該串行接口能夠以最高40 MHz時鐘速率工作，并且與DSP和微控制器標準兼容。該器件采用2.3 V至5.5 V電源供電。

AD9833具有掉電(SLEEP)功能。這樣，器件中不用的部分可以關斷，從而降低器件的功耗。例如，在產生時鐘輸出的過程中，可以關斷DAC。

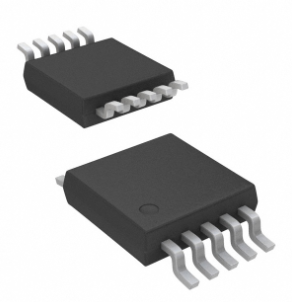

AD9833采用10引腳MSOP封裝。

應用

• 頻率刺激/波形產生
• 液流和氣流測量
• 傳感器應用：接近度、運動和缺陷檢測
• 線路損耗/衰減
• 測試與醫療設備
• 掃描/時鐘發生器
• 時域反射(TDR)應用

方框圖
