優勢和特點

• Silent Switcher^? 架構：
  • 超低 EMI / EMC 輻射
  • 擴頻調制
• 在高頻下實現高效率
  • 在 1MHz、12V_IN 至 5V_OUT 轉換時達 96%
  • 在 2MHz、12V_IN 至 5V_OUT 轉換時達 95%
• 寬輸入電壓范圍：3.4V 至 42V
• 5A 最大連續電流，7A 峰值瞬態輸出
• 超低靜態電流突發模式 (Burst Mode^?) 操作：
  • 2.5μA I_Q (調節 12V_IN 至 3.3V_OUT)
  • 輸出紋波 < 10mV_P-P
• 快速最小接通時間：30ns
• 在所有條件下均可提供低壓差：100mV (在 1A)
• 強制連續模式 (僅限 LT8640-1)
• 可在過載情況下安全承受電感器飽和
• 可調及可同步頻率范圍：200kHz 至 3MHz
• 峰值電流模式操作
• 輸出軟起動和跟蹤

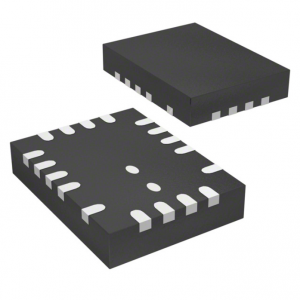

• 小外形 18 引腳 3mm x 4mm QFN 封裝

產品詳情

LT^?8640 / LT8640-1?降壓型穩壓器采用 Silent Switcher 架構，專為最大限度地降低 EMI / EMC 輻射并在高達 3MHz 的頻率下提供高效率而設計。其單片式結構采用 3mm x 4mm QFN 封裝進行組裝，內置了集成型電源開關和所有必要的電路，因而造就了一款 PCB 占板面積極小的解決方案。2.5μA 的超低靜態電流 (當輸出處于全面調節狀態時) 可實現那些要求在非常小負載電流條件下獲得極高效率的應用。在任何負載下 (從零電流至滿電流) 皆可保持出色的瞬態響應，而且輸出電壓紋波低于 10mV_P-P。?

LT8640 / LT8640-1 ?可在高頻條件下實現高 V_IN 至 低 V_OUT 轉換，并具有 30ns 的快速最小頂端開關導通時間。器件運作在過載情況下是安全的，即使采用了一個飽和電感器也不例外。?

基本功能內置于器件之中并且簡單易用：一個漏極開路 PG 引腳負責在處于調節范圍內時發出指示信號。SYNC/MODE 引腳負責在突發模式、擴頻模式、同步至一個外部時鐘、以及脈沖跳躍 (LT8640) 或強制連續模式 (LT8640-1) 之間進行選擇。軟起動和跟蹤功能通過 TR/SS 引腳來使用。一個準確的使能門限可采用 EN/UV 引腳設定，而一個位于 RT 引腳的電阻器則負責設置開關頻率。

應用

• 汽車和工業電源
• 通用降壓
• GSM 電源

方框圖
