優勢和特點

概述

• 集成HDMI 1.4功能
  音頻回授通道(ARC)
  支持3D視頻
• 225 MHz支持分辨率高達1080p的所有視頻格式以12位深色工作
• 支持全音域元數據分組傳輸
• 集成CEC緩沖/控制器—已升級至HDMI 1.4
• 兼容DVI 1.0和HDCP 1.4標準
• 視頻/音頻輸入接受1.8 V至3.3 V的邏輯電平

數字視頻

• 3D視頻就緒
• 可編程雙向色彩空間轉換器
• 支持RGB、YCbCr和DDR
• 支持基于ITU656的嵌入式同步
• 自動輸入視頻格式時序檢測(CEA-861-E)

數字音頻

• 音頻回授通通道(ARC)，支持HDMI 1.4
• 支持標準S/PDIF，適用于最高192 kHz的立體聲LPCM或壓縮音頻
• 最高192 kHz的8通道、無壓縮、LPCM I2S音頻

簡化系統設計的特殊特性

• 具有I2C主時鐘的片內MPU，可執行HDCP操作和EDID讀取操作
• I2C和HPD I/O具有5 V容差，無需額外器件
• 無需支持S/PDIF和I2S的音頻主時鐘
• 片內MPU通過中斷和寄存器報告HDMI事件

產品詳情

ADV7511是一款225 MHz高清多媒體接口(HDMI?)發送器，特別適合家庭娛樂產品，包括：DVD播放器/錄像機、數字機頂盒、影音接收機、游戲機和個人計算機。

其數字視頻接口集成一個HDMI 1.4和DVI 1.0兼容發送器，支持所有高清電視格式（包括12位深色1080p）。ADV7511支持HDMI 1.4特有功能、HEAC (ARC)和3D視頻。除此以外，該器件還支持x.v.Color?、高比特率音頻和可編程AVI InfoFrame。ADV7511內置HDCP支持功能，可以安全傳輸HDCP 1.4協議規定的受保護內容。

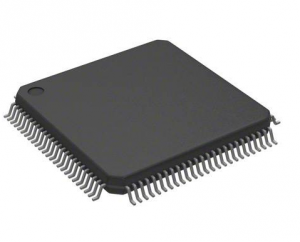

ADV7511支持S/PDIF和8通道I²S兩種音頻格式。高保真8通道I²S可以傳輸768 kHz的立體聲或7.1聲道環繞聲音頻。S/PDIF可以傳送包括Dolby? Digital、DTS?和THX?在內的壓縮音頻。ADV7511采用先進的CMOS工藝制造，提供100引腳、表貼塑封LQFP封裝；額定溫度范圍為0°C至+70°C。

• 家庭娛樂產品
• 游戲機
• 個人計算機
• DVD播放器/刻錄機
• 數字機頂盒
• 影音接收機

方框圖
