OP291 微功耗、單電源、軌到軌輸入/輸出運算放大器

數據：

優勢和特點

單電源供電：2.7 V至12 V
寬輸入電壓范圍
軌到軌輸出擺幅
低電源電流：每個放大器300 μA
寬帶寬：3 MHz
壓擺率：0.5 V/μs
低失調電壓: 700 μV
無反相

產品詳情

OP191/OP291/OP491分別是單通道/雙通道/四通道、微功耗、單電源、3 MHz帶寬放大器，具有軌到軌輸入與輸出特性。所有器件均保證可采用3 V單電源和±5 V雙電源工作。

OP191系列采用ADI公司的CBCMOS工藝制造，具有獨特的輸入級，輸入電壓可以安全地超過任一電源電壓10 V，而不會發生相位翻轉或閂鎖。輸出電壓擺幅可以達到電源電壓的數毫伏范圍內，并且可以持續提供吸電流或源電流，直到輸出電壓與電源電壓相等。

具體應用包括便攜式電信設備、電源控制與保護，以及具有寬輸出范圍的傳感器接口。要求采用軌到軌輸入放大器的傳感器包括霍爾效應傳感器、壓電傳感器和阻性傳感器。

利用軌到軌輸入和輸出擺幅，設計人員可以在單電源系統中構建多級濾波器，并保持高信噪比。

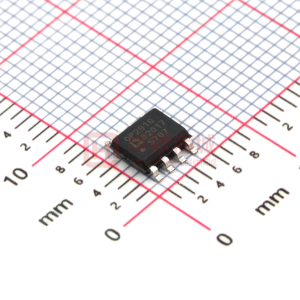

OP191/OP291/OP491的額定溫度范圍為-40°C至+125°C擴展工業溫度范圍。單通道放大器OP191和雙通道放大器OP291提供8引腳塑封DIP和SO表貼兩種封裝。四通道放大器OP491提供14引腳DIP和14引腳窄體SO兩種封裝。關于OP491 TSSOP封裝產品，請咨詢ADI公司。
