描述

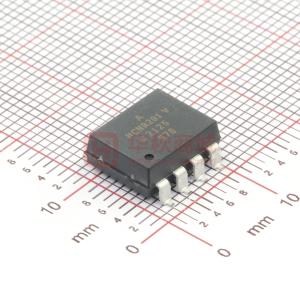

HCNR201高線性度模擬光電耦合器由高性能AlGaAs LED組成，可照亮兩個緊密匹配的光電二極管。輸入光電二極管可用于監視并因此穩定LED的光輸出。結果，可以基本上消除LED的非線性和漂移特性。輸出光電二極管產生的光電流與LED的光輸出線性相關。光電二極管的緊密匹配和封裝的先進設計確保了光耦合器的高線性度和穩定的增益特性。

HCNR201可用于隔離需要良好穩定性的各種應用中的模擬信號，線性，帶寬和低成本。 HCNR201非常靈活，通過適當的應用電路設計，能夠以多種不同模式工作，包括：單極/雙極，AC / DC和反相/非反相。 HCNR201是解決許多模擬隔離問題的絕佳解決方案。



<！ - 會話數據 - >

特征

• 低非線性：0.01％
• K3（IPD2 / IPD1）轉移增益：/ -5％
• 低增益溫度系數：-65 ppm /℃
• 寬帶寬 - 直流至> 1 MHz
• 全球安全認證：

UL 1577認可（5 kV rms / 1 min額定值）
CSA認證
IEC / EN / DIN EN 60747-5-2認可的VIORM = 1414 V峰值（選項050）

• 提供表面貼裝選件（選件300）
• 8針DIP封裝 - 0.400“間距
• 允許靈活的電路設計
• HCNR201的特殊選擇：更嚴格的K1，K3和更低的非線性可用
• 可用選項包括：

060 = IEC / EN / DIN / EN 60747-5-2 VIORM = 1414 V峰值選項
300 =鷗翼表面貼裝引線選項
500 =卷帶/卷盤封裝選項（1 k分鐘）
XXXE =無鉛選項

應用

• 低成本模擬隔離
• 電信：調制解調器，PBX
• 工業過程控制：
  傳感器Isolater
  用于熱電偶的隔離器
  4 mA至20 mA回路隔離

• SMPS反饋回路，SMPS前饋
• 監控電機電壓
• 醫療
