測長機國產品牌

國產儀器

型號： SJ5160

--- 產品參數 ---

外尺寸示值誤差 ±（0.07+L/2000）μm，其中：L為被測長度，單位：
外尺寸重復性(2S) ≤0.03μm
內尺寸重復性 ≤0.1μm（使用大小測鉤）；≤0.15μm（使用內尺寸測量

--- 產品詳情 ---

SJ5160測長機國產品牌自主研發智能全自動測量功能，用戶操作體驗感佳，精度達到高水平（儀器測量重復性30nm，示值誤差0.07+L/2000μm）。

產品功能

1、儀器可用于檢測/校準塊規、光滑環塞規、螺紋塞規、卡規、校準桿、花鍵規/花鍵跨棒距、標準齒輪跨棒距、非標量規、精密工件內外徑等；

2、檢測各種類國標（GB）、ISO（國際）、BS（英制）、ANSI（美標）、DIN（德標）、JIS（日標）量規，滿足國內客戶需求；

3、控制系統操作界面友好，符合用戶操作習慣；

中圖測長機國產品牌軟件附帶零測力功能

★軟件帶零測量測力修正功能，可在系統設置內勾選；

★準確的電子測力技術，能準確地讀取到當前的接觸測力；

★零測量力修正，根據被測件測量時的測針、測帽形狀及被測件尺寸進行測力變形量修正。

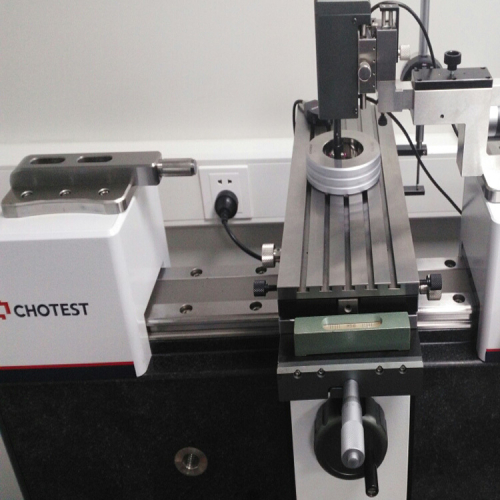

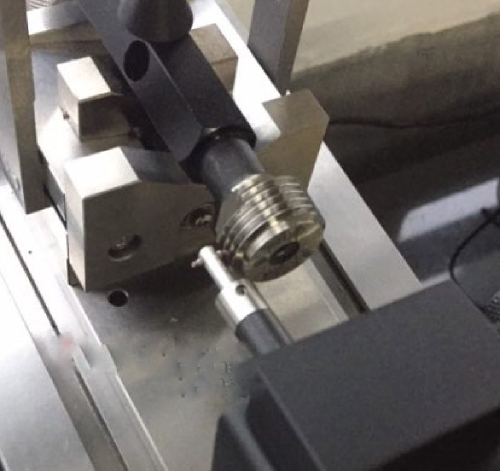

SJ5160測長機國產品牌可操作性能強，是一臺超高精度、全自動的光柵測長機，譬如全自動接觸、智能找拐點，全自動光滑、螺紋環規、孔徑測量等，在使用儀器過程中，操作人員只需將工件移動到指定位置，輸入被測件參數，通過智能測力識別方式防誤操作撞針，就能做到無損傷測量，實現一鍵測量。

產品參數

產品型號：SJ5160

產品名稱：超高精度全自動光柵測長機

外尺寸示值誤差：±（0.07+L/2000）μm，其中：L為被測長度，單位：mm

外尺寸重復性(2S)：≤0.03μm

內尺寸重復性：≤0.1μm（使用大小測鉤）；≤0.15μm（使用內尺寸測量裝置）；

分辨力：0.001μm

測力：內測量裝置傳感器測力0.1N、0.3N、0.5N，主測力0～12N自動連續可調

測量至大螺紋中徑：500mm（螺紋環規/塞規）

主要特點：全自動測量，雙向高精度電子恒測力
