激光實時定位跟蹤測量儀

激光跟蹤儀

型號： GTS系列

品牌：中圖儀器(中圖儀器)

--- 產品參數 ---

注釋如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。

--- 產品詳情 ---

中圖儀器GTS激光實時定位跟蹤測量儀主要用于百米大尺度空間三維坐標的精密測量，在大尺度空間測量工業科學儀器中具有高的精度和重要性，是同時具有μm級別精度、百米工作空間的高性能光電儀器。

GTS激光實時定位跟蹤測量儀廣泛應用在飛機、汽車、船舶、航天、機器人、核電、軌道交通裝備制造行業以及大型科學工程、工業母機的高精密加工和裝配中，能夠解決大型、超大型工件和大型科學裝置、工業母機等全域高精度空間坐標和空間姿態的測量問題。

GTS激光實時定位跟蹤測量儀已經發展出三自由度激光跟蹤儀和六自由度激光跟蹤儀家族系列，可以和多種形式的合作目標測頭配合使用：

1、GTS3000激光跟蹤儀與光學回射靶球配合組成三自由度激光跟蹤儀，能對大尺度空間內的點、線、面、曲面等幾何特征進行精確測量；

2、GTS6000激光跟蹤儀與空間姿態探頭配合組成六自由度激光跟蹤儀，能夠根據合作目標的精確空間姿態對被測工件的內部特征、隱藏特征或曲面等復雜特征進行快速、高精度的測量。

性能特點

1、主機測量系統

1.集成化控制主機設計

2.目標球自動鎖定技術

3.HiADM測距技術

4.一體化氣象站

5.MultiComm通信

6.便攜性運輸

7.密封防護設計

8.穩固三腳架

2、iProbe 6D姿態探頭

iProbe 6D姿態探頭采用機器視覺和重力對齊的傳感融合技術，通過探頭的局部坐標系和系統整體坐標系的配準變換解算測球的空間位置；不僅能對點、線、面、曲面等幾何特征進行精確測量，而且能夠根據探頭的精確空間姿態對被測工件的內部特征、隱藏特征進行快速、高精度的測量。

3、iTracker 6D姿態智能傳感器

iTracker 6D姿態智能傳感器采用主動反向跟蹤和重力對齊技術，在測量時實時地調整探頭的姿態并始終正對鎖定測量激光束，通過運動學模型精密解算目標的三維空間位置坐標和空間姿態角度，可以測量非常寬范圍的俯仰角和偏航角。

4、EyeScan跟蹤式激光掃描系統

EyeScan跟蹤式激光掃描系統，采用視覺動態跟蹤技術，實時跟蹤定位掃描頭的空間位置，配合跟蹤儀，可實現大中型物體的實時高精度掃描。操作簡單，無需貼點。

5、SpatialMaster空間測量軟件

SpatialMaster（簡稱SMT）是一款自主研發，專為大尺寸測量設備如激光跟蹤儀配套使用，并且通過PTB認證的通用三維測量分析軟件。SMT支持多個任意類型的儀器同時測量，測量數據可溯源的，具有強大的數據處理分析功能，支持生產制造過程中的幾何尺寸公差(GD&T)評定，此外SMT具有優秀的用戶交互性，方便靈活的分析報告功能。

6、RobotMaster機器人檢測校準套件

基于GTS激光跟蹤儀的RobotMaster機器人套件為工業機器人空間絕對位置精度測量標定和性能檢測提供高效可行的解決方案，既提供基于光學靶球的經濟方案，也提供基于6D姿態智能傳感器的增強方案。

應用領域

航空航天：飛機零部件及裝配精度的測量。

機床行業：平面度、直線度、圓柱度等測量。

汽車制造：車型在線測量與質量控制。

機器人標定：運動機器人位置的精確標定。

造船、軌道交通、核電：大尺度空間精密測量與裝配。

技術指標

測量范圍：測量半徑30米（GTS3300）、60米（GTS6600）、80米（GTS6800）。

空間精度：15μm + 6μm/m。

干涉測距精度：0.5μm/m。

絕對測距精度：10μm（全程）。

數據輸出速度：1000點/秒。

防護等級：IP54，適應復雜環境。

產品配置清單

主機：激光跟蹤頭、便攜式三腳架、運輸箱、數據線、光學清潔套裝等。

6D姿態探頭：iProbe 6D姿態探頭（有線/無線版）。

6D姿態智能傳感器：iTracker 6D姿態智能傳感器。

掃描儀：EyeScan跟蹤式激光掃描系統。

軟件：SpatialMaster空間測量軟件、RobotMaster機器人檢測校準套件。

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。

如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。

為你推薦

產品文章方案資料

3D白光干涉輪廓儀2025-06-10 17:42

產品型號：SuperViewW系列注釋：如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
高效飛拍影像測量儀2025-06-10 17:41

產品型號：Novator系列注釋：如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。

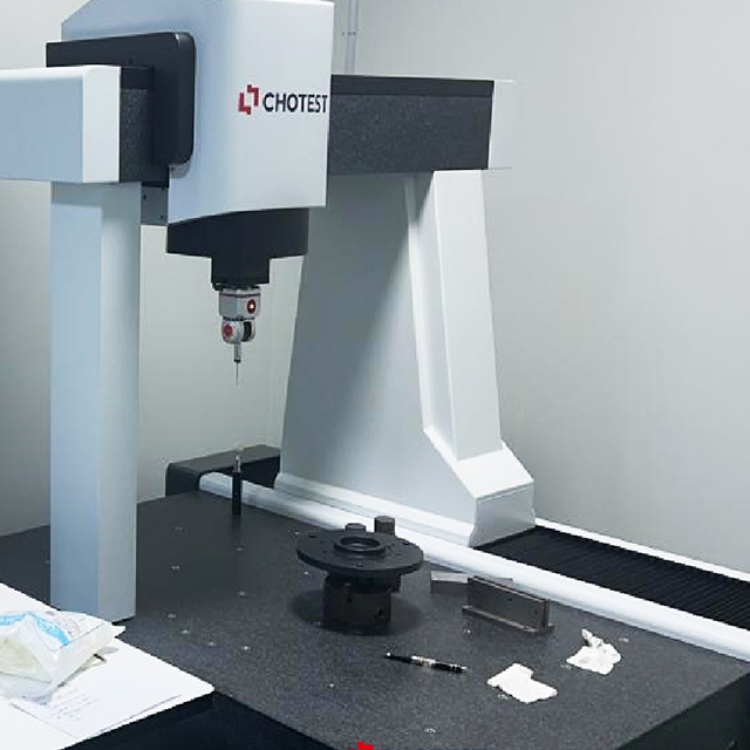

高性能三坐標測量儀2025-06-10 17:39

產品型號：Mars575 注釋：如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
百米空間坐標激光跟蹤儀2025-06-10 17:26

產品型號：GTS系列注釋：如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。

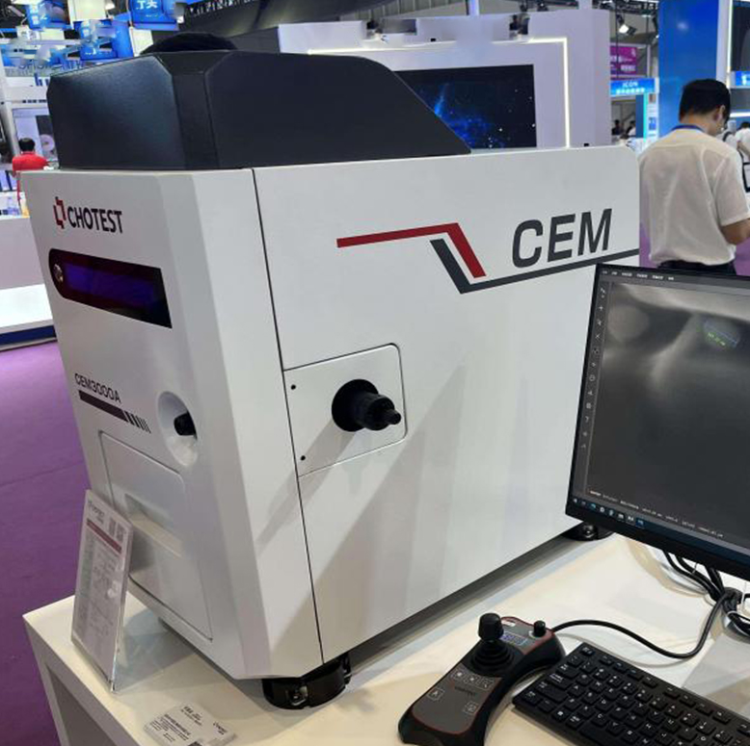

高性能復合抗振掃描電鏡2025-06-10 17:24
