頻率源簡述
APHF系列是一款由安鉑克科技（上海）有限公司自主研發的國產寬帶超高速捷變頻緊湊型頻率綜合器，它可以在1.25GHz至40GHz頻率范圍內任意兩點頻率以300ns的超高速進行跳頻。該設備具有出色的相位噪聲性能，例如，在10GHz和1kHz偏移可達-110dBc/Hz。
APHF系列整體模塊尺寸僅為146*95*18mm，這種小型化的設計可以更好的集成到各種高性能尤其對跳頻時間有嚴格要求的射頻系統中。
該產品適用于許多應用場景：作為低相位噪聲系統時鐘或參考源，在雷達、電子戰等需要信號捷變的場景尤為適用。
一、產品描述
1.頻率綜合器特性
輸出頻率：1.25GHz~20GHz/40GHz；
低相位噪聲：-110dBc/Hz@1kHz（10GHz）
跳頻時間：≤300ns
跳頻步進：10kHz
體積小巧：146*95*18mm
2.頻率綜合器技術規格
主要性能指標 | |||||
輸出頻率（MHz） | 1250~20000/40000 | ||||
頻率步進（kHz） | 10 | ||||
跳頻時間（ns） | ≤300 | ||||
輸出功率（dBm） | ≥+10 | ||||
頻率穩定度 | 2e-7（外參考時同外參考） | ||||
頻率準確度 | 2e-7（外參考時同外參考） | ||||
雜散（dBc） | ≤20GHz：典型：≤-65；最大：≤-60 20GHz~40GHz：典型：≤-60；最大：≤-55 | ||||
諧波（dBc） | ≤-5 | ||||
dBc/Hz@100Hz | @1.25GHz | ≤-110 | @10GHz | ≤-90 | |
dBc/Hz@1kHz | ≤-128 | ≤-110 | |||
dBc/Hz@10kHz | ≤-135 | ≤-118 | |||
dBc/Hz@100kHz | ≤-135 | ≤-118 | |||
dBc/Hz@1MHz | ≤-143 | ≤-126 | |||
dBc/Hz@100Hz | @20GHz | ≤-84 | @40GHz | ≤-76 | |
dBc/Hz@1kHz | ≤-104 | ≤-98 | |||
dBc/Hz@10kHz | ≤-112 | ≤-106 | |||
dBc/Hz@100kHz | ≤-112 | ≤-106 | |||
dBc/Hz@1MHz | ≤-120 | ≤-114 | |||
供電（V/A） | +12/1.8（啟動）；+12/1.6（穩定） | ||||
接口要求 | 射頻接口：SMA-KFD/2.92（K型母頭） 控制及電源接口：J30J-31ZKP | ||||
外形尺寸及重量 | ≤146×95×18mm；≤0.65kg | ||||
控制方式 | 并口 | ||||
工作溫度（℃） | -40~+70 | ||||
儲存溫度（℃） | -55~+85 | ||||
脈沖調制（內/外） | |||||
調制深度 | ≥60dBc（@+10dBm，1.25GHz~20GHz） ≥55dBc（@+10dBm，20GHz~40GHz） | ||||
調制脈沖寬度 | 100ns~10ms | ||||
上升/下降沿 | ≤30ns/50ns | ||||
二、應用領域
- 小型化與高集成性
緊湊尺寸設計適配高性能射頻系統，尤其適合對設備體積和跳頻時間敏感的場景（如機載、星載設備）。- 典型應用領域
- 雷達系統：作為低相位噪聲參考源，提升雷達信號捷變能力與目標檢測精度。
- 電子戰：支持快速頻率跳變，增強抗干擾能力與信號追蹤效率。
- 通信與測試：可作為高精度系統時鐘，用于無線通信基站、頻譜分析等測試設備。

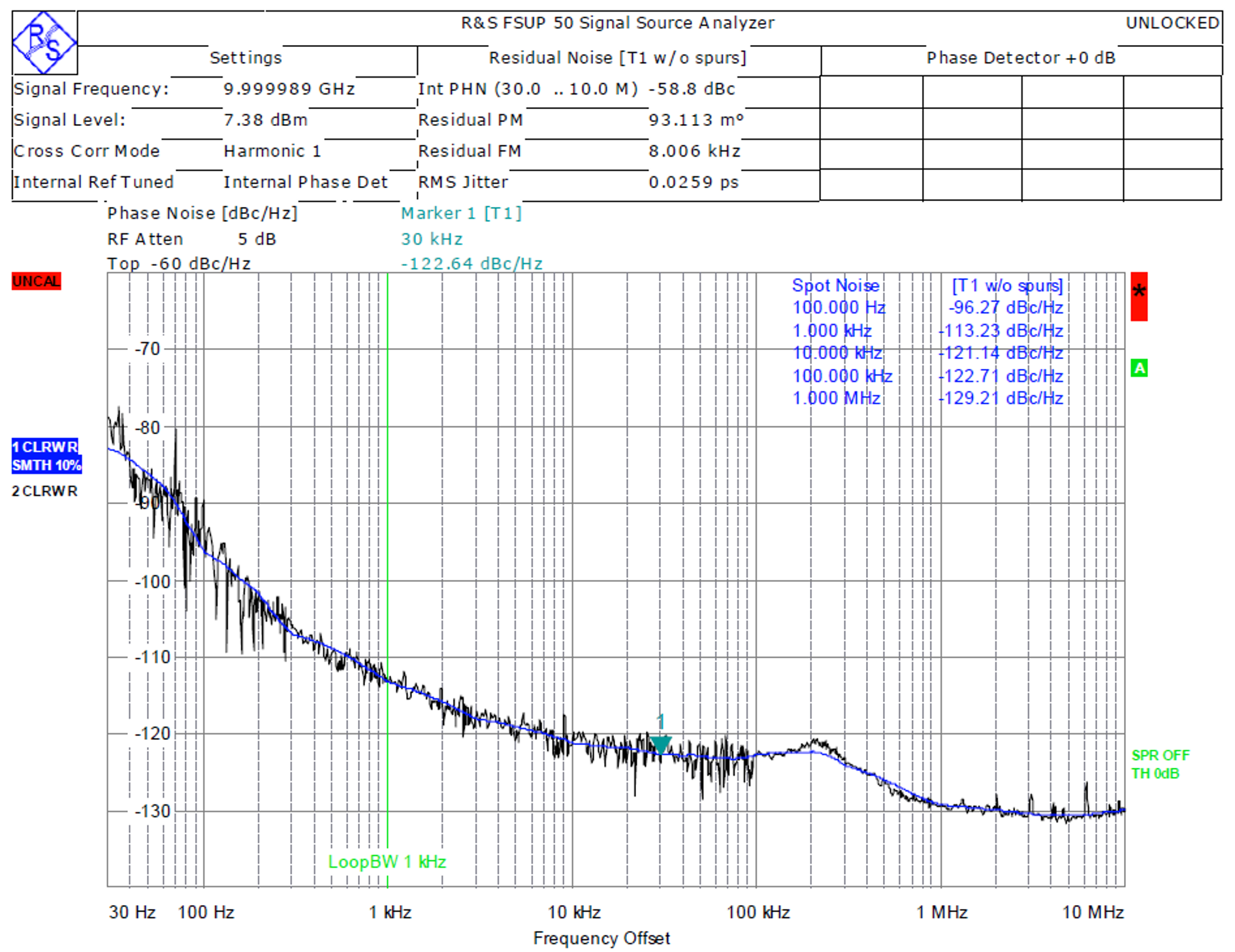

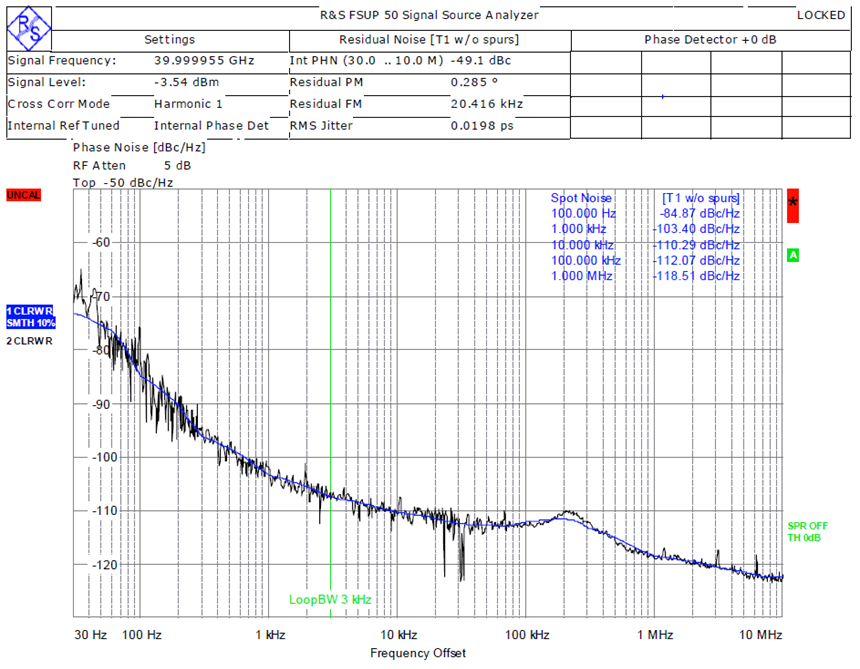

三、相位噪聲性能性能圖
總結
APHF 系列由 安鉑克科技（上海）有限公司 自主研發，國產頻率綜合器在超高速捷變、寬帶覆蓋及低相位噪聲領域的技術突破，可替代進口產品，降低高端射頻系統的國產化成本，推動雷達、電子戰等關鍵領域的自主可控發展。
如需了解更多技術參數或定制化方案，可訪問安鉑克科技官方網站。
