APS系列寬帶低相位噪聲頻率綜合器簡述
安鉑克科技APS系列寬帶低相位噪聲頻率綜合器的頻率可以為100MHz到20/40GHz任意頻率輸出，頻率的最小步進為0.1Hz，APS系列采用復雜的多路鎖相環設計，其相位噪聲當頻率為10GHz可以達-120dBc/Hz@10kHz。
APS系列內部集成優秀的恒溫晶振，后端對頻率進行了多路分段濾波，讓APS系列整個模塊的諧波也非常優秀，經過多環處理后的射頻信號雜散典型值為-70dBc，可以滿足很多優秀的測試系統和信號處理。
一、APS系列寬帶低相位噪聲頻率綜合器描述
1.產品特性
輸出頻率范圍：100MHz~40GHz；
輸出功率范圍：-40dBm~+10dBm
低相位噪聲：-120dBc/Hz@10kHz（10GHz）
典型雜散：-70dBc
跳頻時間：≤200uS
UART接口模塊化設計便于集成
2.APS系列寬帶低相位噪聲頻率綜合器技術規格
主要電性能指標 | |||||||
輸出頻率（MHz） | APS20：100~20000 APS40：100~40000 | ||||||
頻率步進（Hz） | 0.1（0.1~20GHz） 0.2（20~40GHz） | ||||||
跳頻時間（uS）*1 | ≤200（不含通訊時間） | ||||||
輸出功率（dBm） | -40~+10 | ||||||
功率步進（dBm） | 0.1 | ||||||
輸出功率穩定度（dB） | ±1（0dBm~+10dBm）；±2（-40dBm~0dBm） | ||||||
頻率穩定度 | ±2e-7（外參考時同外參考） | ||||||
頻率準確度 | ±2e-7（外參考時同外參考） | ||||||
雜散（dBc）（0dBm輸出時） | 0.1~20GHz：典型：≤-70dBc；最大：≤-65dBc 20~40GHz：典型：≤-65dBc；最大：≤-60dBc | ||||||
諧波（dBc）（0dBm輸出時） | ≤-20 | ||||||
相位噪聲 | 頻偏 | 載頻 | 標準 | 選件*2 | 載頻 | 標準 | 選件*2 |
dBc/Hz@100Hz | @1GHz | -105 | -108 | @5GHz | -91 | -98 | |
dBc/Hz@1kHz | -125 | -127 | -113 | -116 | |||
dBc/Hz@10kHz | -135 | -137 | -122 | -125 | |||
dBc/Hz@100kHz | -135 | -137 | -122 | -125 | |||
dBc/Hz@1MHz | -135 | -137 | -122 | -125 | |||
dBc/Hz@100Hz | @10GHz | -85 | -92 | @20GHz | -79 | -85 | |
dBc/Hz@1kHz | -107 | -112 | -101 | -105 | |||
dBc/Hz@10kHz | -116 | -120 | -110 | -114 | |||
dBc/Hz@100kHz | -116 | -120 | -110 | -114 | |||
dBc/Hz@1MHz | -116 | -120 | -110 | -114 | |||
dBc/Hz@100Hz | @40GHz | -73 | -79 | ||||
dBc/Hz@1kHz | -95 | -99 | |||||
dBc/Hz@10kHz | -104 | -108 | |||||
dBc/Hz@100kHz | -104 | -108 | |||||
dBc/Hz@1MHz | -104 | -108 | |||||
脈沖調制（ALC打開） | |||||||
調制深度 | ≥60dBc（@+10dBm） | ||||||
脈沖調制源 | 內部/外部 | ||||||
調制脈沖寬度 | 100ns~10ms | ||||||
上升/下降沿 | ≤50ns/100ns | ||||||
外部參考輸入 | |||||||
輸入頻率（10MHz） | 10 | ||||||
輸入功率（dBm） | 7±3 | ||||||
頻率穩定度 | ≤2e-8 | ||||||
頻率準確度 | ≤2e-8 | ||||||
相位噪聲（dBc/Hz@1kHz） | -155 | ||||||
輸入阻抗（Ω） | 50 | ||||||
二、應用領域
高端測試測量設備： 作為矢量網絡分析儀、頻譜分析儀、高性能信號發生器、相位噪聲測試儀等的核心本振源或激勵源。
電子戰（EW）： 干擾機、偵察接收機需要寬頻帶、快速跳頻和良好的信號純度。
保密通信： 高速跳頻通信系統的頻率源。
衛星通信與導航： 地面站設備、衛星有效載荷中的高精度頻率源。
高速點對點微波通信： 需要低相噪保證高階調制信號質量。
科研領域： 量子計算、高能物理、精密光譜學等需要超低噪聲和極高頻率穩定性的實驗平臺。

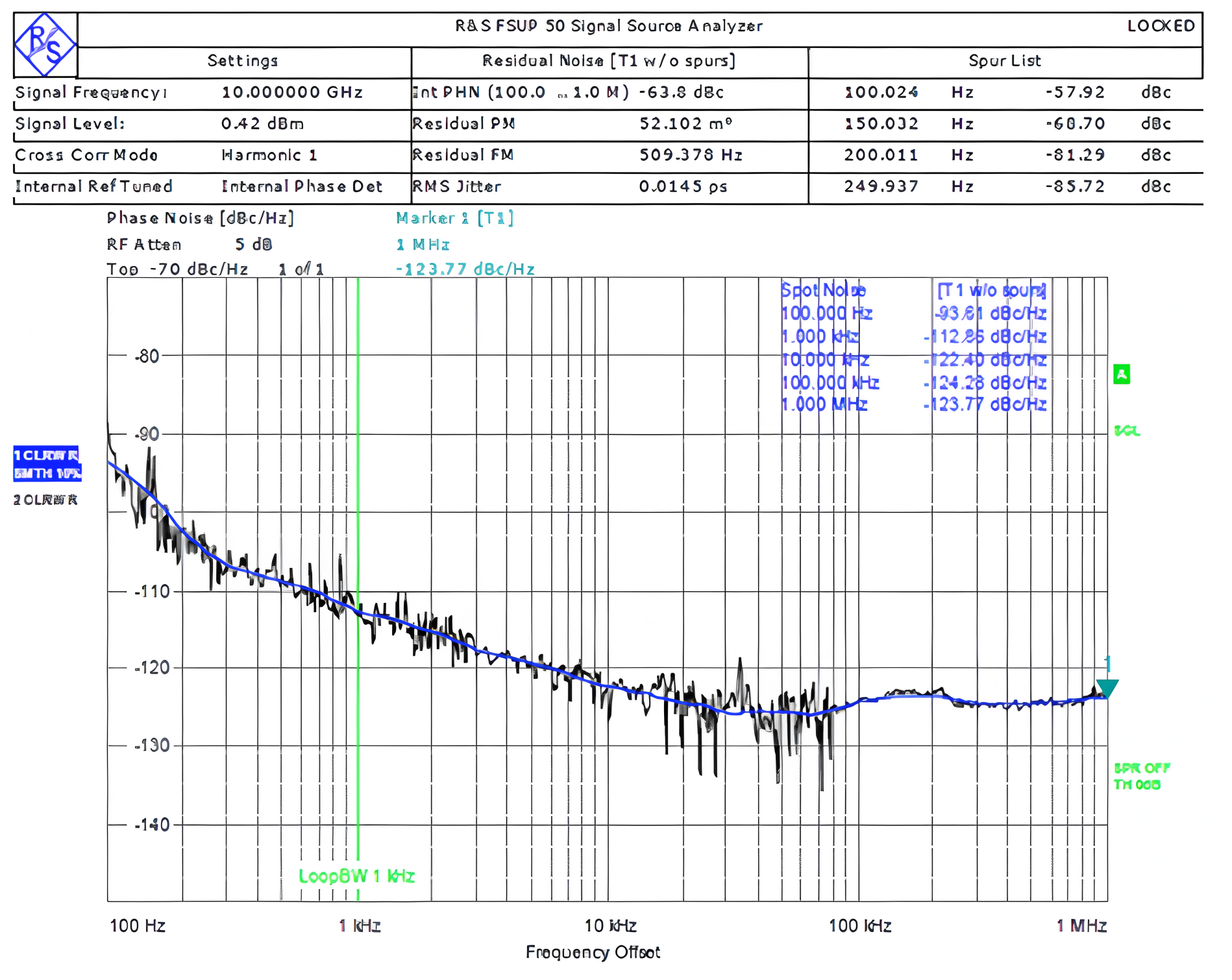

三、APS系列在10GHz時SSB相位噪聲性能
總結
安鉑克科技APS20/40頻率綜合器憑借其寬頻帶、高分辨率、低相噪、低雜散、快跳頻和易集成的特點，在高性能射頻系統的核心信號源市場，以低成本解決嚴苛頻率生成。
