GTS運動部件姿態激光跟蹤測量儀是同時具高精度（μm級）、大工作空間（百米級）的高性能光電測量儀器。能夠解決大型、超大型工件和大型科學裝置、工業母機等全域高精度空間坐標和空間姿態的測量問題，如可以準確測量機器人末端在一系列預定義關節角度下的實際位姿，RobotMaster軟件將測量數據與內部通過DH模型轉換得到的理論值進行計算。根據計算所得偏差，通過軟件的算法調整DH模型，使得理論位置與測量位置之間的差異最小化，將修正后的參數補償進機器人，從而提高其精度。
中圖儀器激光跟蹤儀已經發展出三自由度激光跟蹤儀和六自由度激光跟蹤儀家族系列，可以和多種形式的合作目標測頭配合使用：
1、GTS3000激光跟蹤儀與光學回射靶球配合組成三自由度激光跟蹤儀，能對大尺度空間內的點、線、面、曲面等幾何特征進行精確測量；
2、GTS6000激光跟蹤儀與空間姿態探頭配合組成六自由度激光跟蹤儀，能夠根據合作目標的精確空間姿態對被測工件的內部特征、隱藏特征或曲面等復雜特征進行快速、高精度的測量。
性能特點
1、主機測量系統
1.集成化控制主機設計
2.目標球自動鎖定技術
3.HiADM測距技術
4.一體化氣象站
5.MultiComm通信
6.便攜性運輸
7.密封防護設計
8.穩固三腳架
2、iProbe 6D姿態探頭
iProbe 6D姿態探頭采用機器視覺和重力對齊的傳感融合技術，通過探頭的局部坐標系和系統整體坐標系的配準變換解算測球的空間位置；不僅能對點、線、面、曲面等幾何特征進行精確測量，而且能夠根據探頭的精確空間姿態對被測工件的內部特征、隱藏特征進行快速、高精度的測量。
3、iTracker 6D姿態智能傳感器
iTracker 6D姿態智能傳感器采用主動反向跟蹤和重力對齊技術，在測量時實時地調整探頭的姿態并始終正對鎖定測量激光束，通過運動學模型精密解算目標的三維空間位置坐標和空間姿態角度，可以測量非常寬范圍的俯仰角和偏航角。
4、EyeScan跟蹤式激光掃描系統
EyeScan跟蹤式激光掃描系統，采用視覺動態跟蹤技術，實時跟蹤定位掃描頭的空間位置，配合跟蹤儀，可實現大中型物體的實時高精度掃描。操作簡單，無需貼點。
5、SpatialMaster空間測量軟件
SpatialMaster（簡稱SMT）是一款自主研發，專為大尺寸測量設備如激光跟蹤儀配套使用，并且通過PTB認證的通用三維測量分析軟件。SMT支持多個任意類型的儀器同時測量，測量數據可溯源的，具有強大的數據處理分析功能，支持生產制造過程中的幾何尺寸公差(GD&T)評定，此外SMT具有優秀的用戶交互性，方便靈活的分析報告功能。
6、RobotMaster機器人檢測校準套件
基于GTS激光跟蹤儀的RobotMaster機器人套件為工業機器人空間絕對位置精度測量標定和性能檢測提供高效可行的解決方案，既提供基于光學靶球的經濟方案，也提供基于6D姿態智能傳感器的增強方案。
應用領域
GTS運動部件姿態激光跟蹤測量儀可廣泛應用在各種大尺度空間精密測量領域，如
在航空航天領域?qū)︼w機零部件及裝配精度的測量；
在機床行業中對機床平面度、直線度、圓柱度等的測量；
在汽車制造中對車型的在線測量；

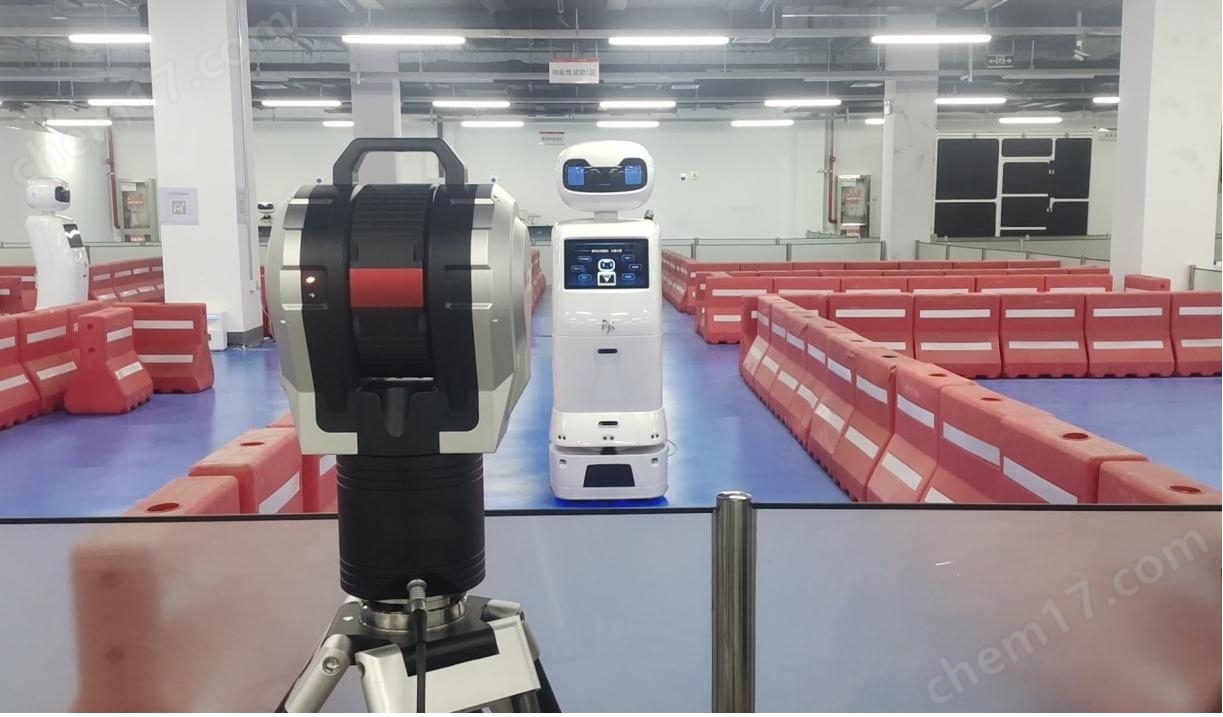

在制造中對運動機器人位置的精確標定。
此外，運動部件姿態激光跟蹤測量儀可以廣泛應用到造船、軌道交通、核電等優良制造各個領域。
技術指標
測量范圍：測量半徑30米（GTS3300）、60米（GTS6600）、80米（GTS6800）。
空間精度：15μm + 6μm/m。
干涉測距精度：0.5μm/m。
絕對測距精度：10μm（全程）。
數據輸出速度：1000點/秒。
防護等級：IP54，適應復雜環境。
產品配置清單
主機：激光跟蹤頭、便攜式三腳架、運輸箱、數據線、光學清潔套裝等。
6D姿態探頭：iProbe 6D姿態探頭（有線/無線版）。
6D姿態智能傳感器：iTracker 6D姿態智能傳感器。
掃描儀：EyeScan跟蹤式激光掃描系統。
軟件：SpatialMaster空間測量軟件、RobotMaster機器人檢測校準套件。
懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
