產品介紹：

          120V超級電容模組，又叫雙超級電容器、黃金電容、法拉電容，通過極化電解質來儲能，它是一種電化學元件，但在其儲能的過程并不發生化學反應，這種儲能過程是可逆的，也正因?yàn)榇顺?jí)電容器可以反復充放電數十萬次，同時，超級電容器是一種新型綠色環保的儲能器件(活性炭)，其具有效率極高、高電流容量、電壓范圍寬、使用溫度范圍廣、回卷使用壽命長、工作壽命長、免維護易保養、整合簡單、底成本等優越的特性。

產品規格：

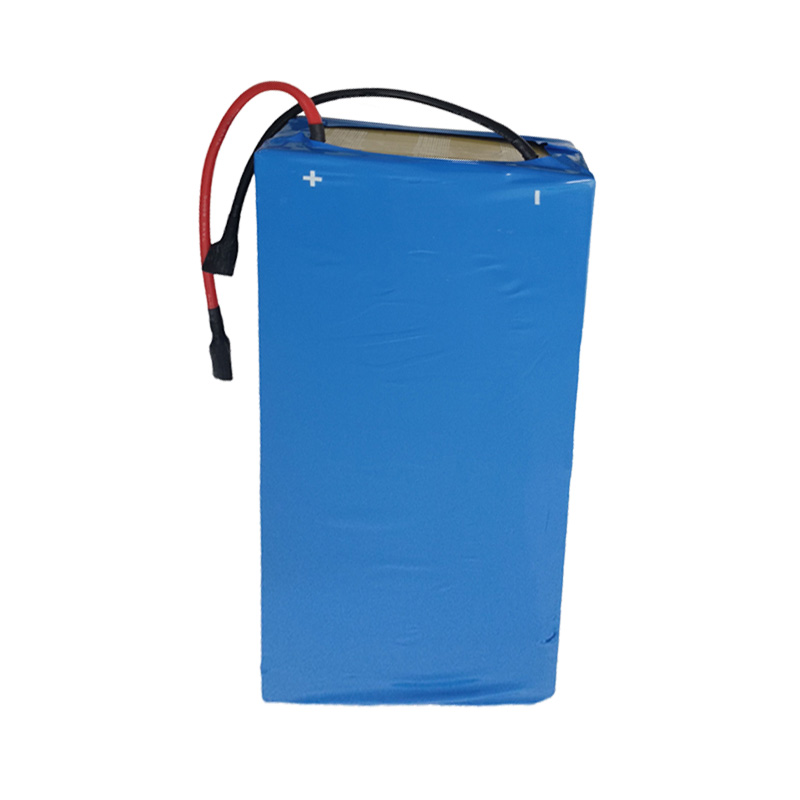

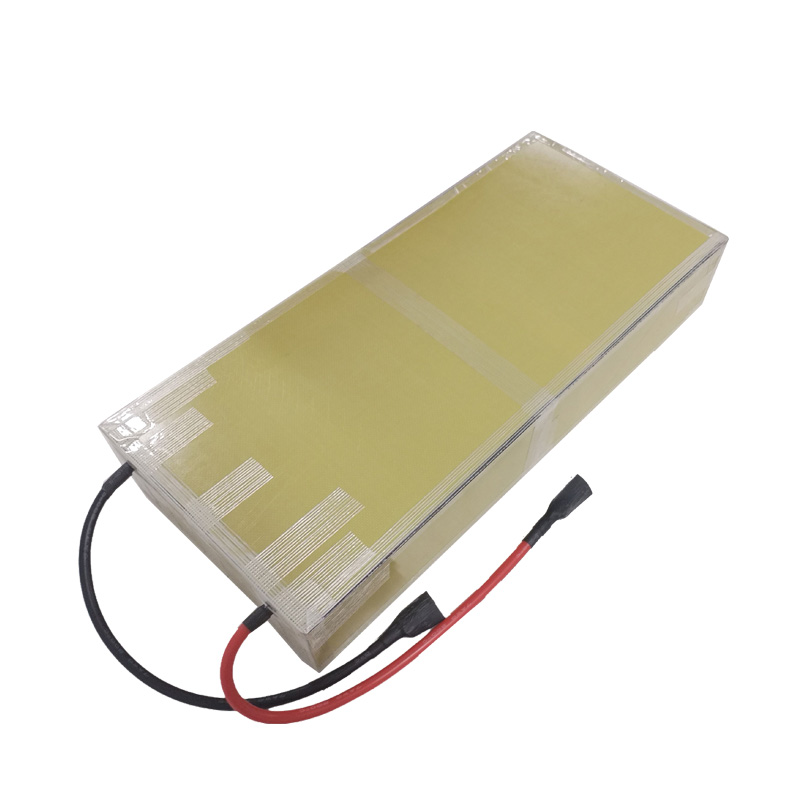

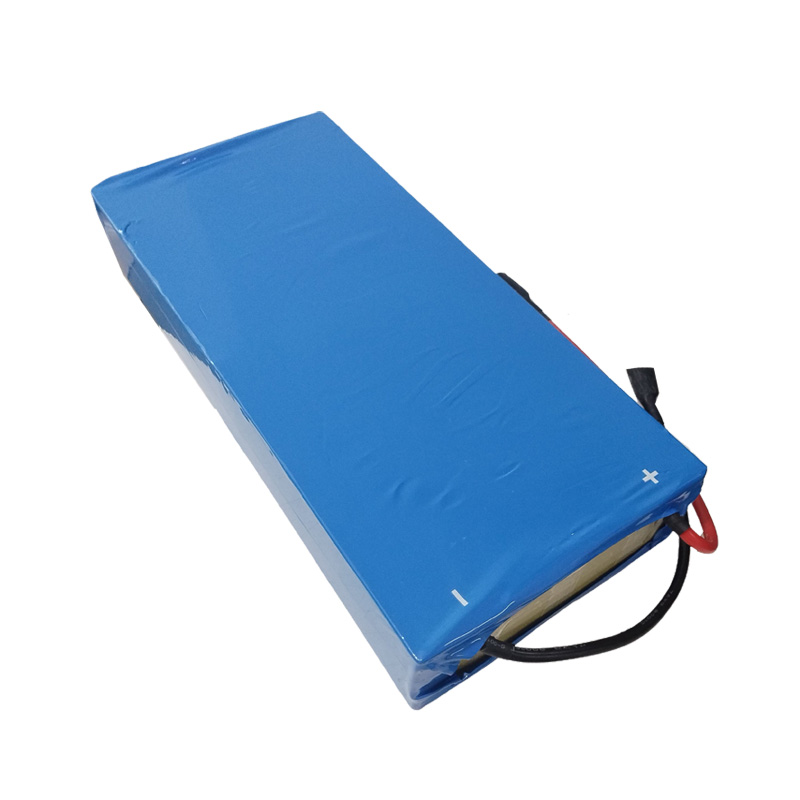

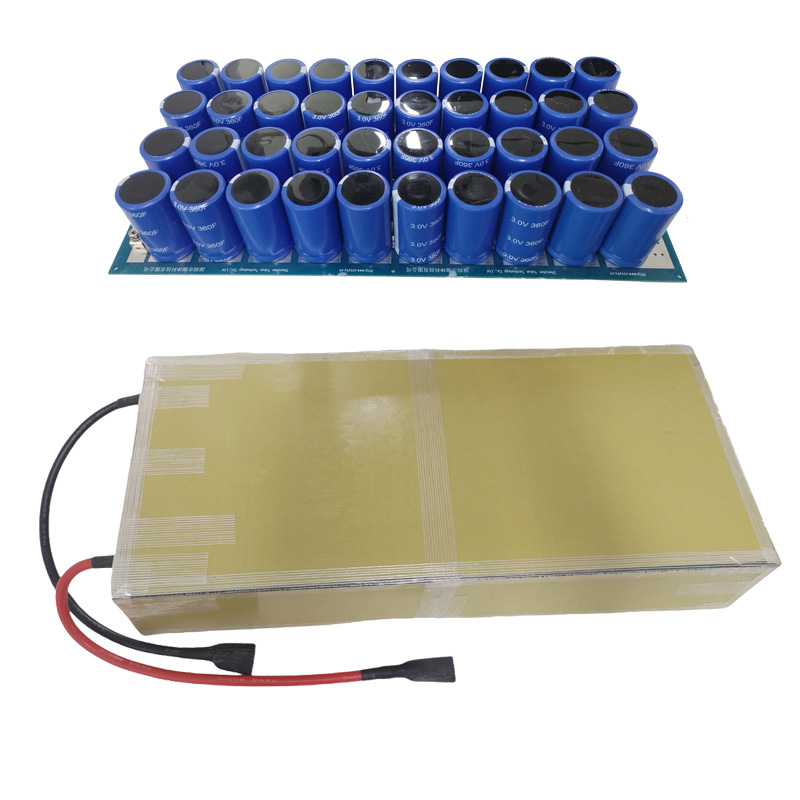

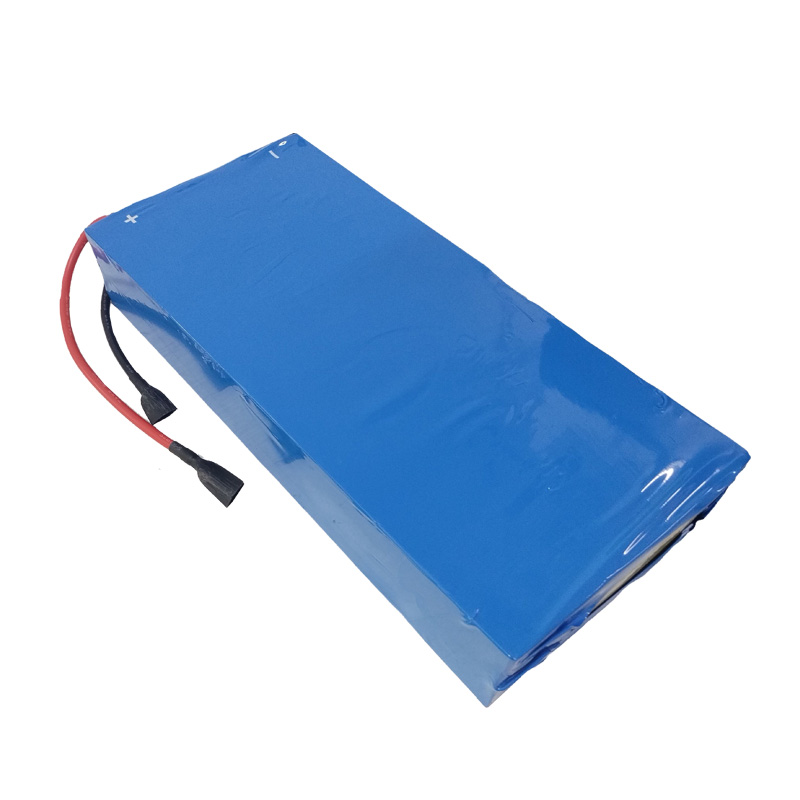

產品展示：

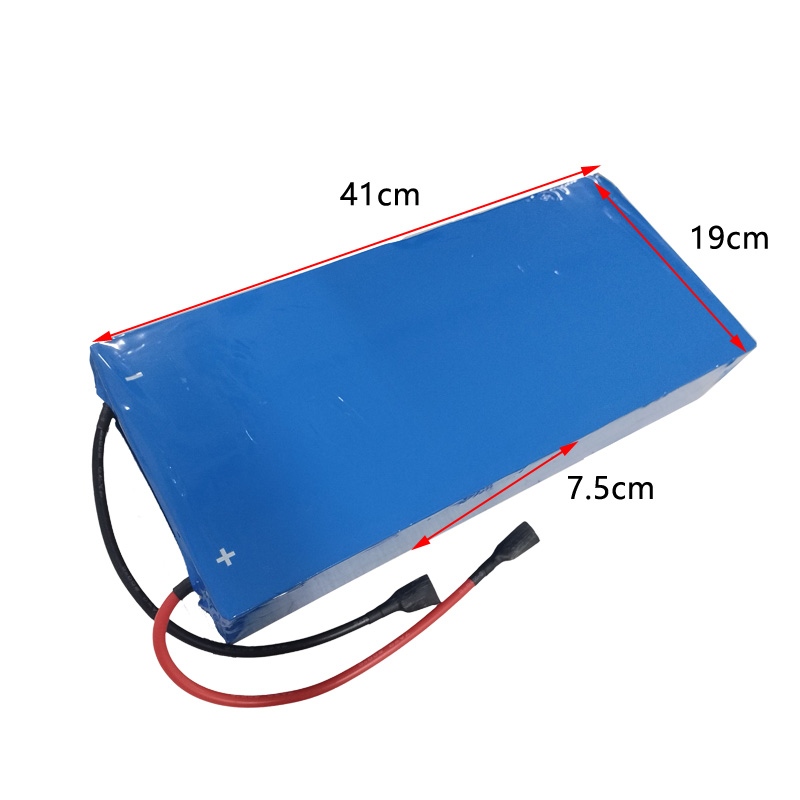

產品尺寸：

超級電容模組優點：

1.超大電容，比普通電容大很多。
2. 高功率密度。在不損壞電池的情況下，瞬間釋放的電量是普通電池的近十倍。
3. 循環壽命長。充放電循環壽命超過30000-50000次，是大的優勢之一。傳統電池只能充放電數百次。
4、優異的低溫充放電性能。與低溫下會明顯降低的傳統鋰離子電池相比，混合超級電容模塊可在-40至60度的環境溫度下正常使用。
5. 小泄漏。具有超強的電荷保持能力，漏電非常小，而傳統電池需要經常充電才能維持狀態。
6. 超快充電。充電速度比普通電池快幾十倍，幾分鐘就能充滿一輛車所需的電量。
7. 環保且免維護。本身不會對環境造成污染，真正免維護，而傳統電池還在污染我們生活的世界

應用領域：

●智能電表，智能水表，智能流量表等儀器儀表

 ●后備電源：RAM、雷管、汽車記錄儀、智能儀表、真空開關、數碼相機、馬達驅動 EVD, 電腦，汽車導航儀，數碼相機

 ●儲能：智能三表、UPS、安防設備、通信設備、手電筒、水表、氣表、車尾燈、小家電、電動玩具，無繩電話機，電視機，電飯鍋

 ●大電流工作：電氣化鐵路、智能電網控制、混合動力車、無線傳輸

 ●大功率支持：風力發電、機車啟動、點火、電動汽車 LED閃光燈，太陽能發電等

測試方法：

  1.靜電容量測試方

 （1）測試原理

     超級電容器靜電容量的測試，是采用對電容器恒流放電的方法測試，并按理列公式計算。C=It(U1-U2)式中：C-靜電容量，F(xiàn); I-恒定放電電流，A;U1、U2-采用電壓，V;t-U1到U2所需的放電時間，S

  （2）、測試程序

       用100A的電流對電容器充電，電容器充電到工作電壓止并恒壓10秒，然后以100A的電流對電容器放電，取U1為1.2VU2為1.0V，記錄該電壓范圍內的放電時間，共循環的靜電容量，取平均

 2.儲存能

   （1）測試

       超級電容器能量的測試，是采用以電容器給定的電壓范圍，對電容器進行恒功率放電到1/2工作電壓的方法進行。電容器的輸出能量W是由恒定放電功率P和放電時間T關系得到的，即： W=P.T

   （2）測試工序

      用恒定電流100A對電容器充電到工作電壓，然后，恒定至充電電流下降到規定電流（牽引型10A，啟動型1A），靜止5秒后，以恒定功率對電容器放電到1/2工作電壓，錄放電時間并計算量值。循環3次測量，取平均值

 3.等效串聯電阻測試（DC)

   （1）測試原理

     電容器的內阻是根據電容器斷開恒流充電電路10毫秒內，電壓的突變來測量的。即：式中： R-電容器的內阻；U0-電容器切斷充電前的電壓；Ui-切斷充電后10毫秒內的電壓； I-切斷充電前的電流。

   （2）測量工序

      對電容器以恒定電流100A充電，充電工作電壓的80%時斷開充電電路，用采樣機分，別記錄電容器斷電后10毫秒內的電壓變化值，并計算內阻，重復3次，取平均值。

 4.漏電流測試

    將電容器以恒電流100A充電至額定電壓后，在此電壓值下恒壓充電30min,然后開路擱置72h。在最初的三個小時內，每一分鐘記錄一次電壓值，在剩余的時間內，每十分鐘記錄一次電壓值。

   計算自放電能量損失，SDLF=1-(V/VW)2,計算時間點分別為：0.5,1,8,24,36,72h.

     注：電壓測試儀須具備高輸入阻抗，將放電影響降低最小。

使用事項：

超級電容器不可使用在如下?tīng)顟B(tài)：

1) 超過標稱溫度的溫度

當電容器溫度超過標稱溫度時，將會導致電解液分解，同時電容器會發熱，容量下降，

而且內阻增加，壽命縮短。

2) 超過額定電壓的電壓

當電容器電壓超過標稱電壓時，將會導致電解液分解，同時電容器會發熱，容量下降，

而且內阻增加，壽命縮短。所以降低使用電壓可提高使用壽命。

3) 逆電壓或交流電壓的加載

1.周?chē)鷾囟葘?duì)超級電容器的影響

超級電容器的使用壽命受使用溫度的影響，一般情況下，使用溫度提升10℃，超級電容器的壽命會縮短一半，請盡量在低于使用溫度的低溫環境下使用。超過使用溫度使用的話，可能會造成特性急劇劣化，破損。

超級電容器的使用溫度不僅要確認設備周?chē)鷾囟龋瑑?nèi)部溫度，還要確認設備內發熱體（功率晶體管、電阻等）的放射熱，紋波電流引起的自行發熱溫度。此外，還請勿將發熱體安裝在超級電容器的附近。

2.請按電容器的正負極標識正確使用。

3.請避免在以下環境中使用超級電容器。

a) 直接濺水、鹽水及油的環境、或處于結露狀態、充滿著氣體狀的油分或鹽分的環境。

b) 充滿著有害氣體（硫化氫、亞硫酸、氯、氨、溴、溴化甲基等）的環境。

c) 濺上酸性及堿性溶劑的環境。

d) 陽光直射或有粉塵的環境。

e) 遭受過度的振動及沖擊的環境。

4.在焊接過程中要避免使電容器過熱（1.6mm的印刷線路板，焊接時應為260℃，時間不超過5s）。

5.請避免在超級電容器的引出極間或連接板焊點間進行電路配線。

6.過電壓及超過工作溫度范圍等超出額定條件使用時，可能導致壓力閥動作，電解液會噴出。因此，請采用已考慮到此異常狀況可能發生的設計方法。

7.快速充放電時，充電開始時、放電開始時，會產生由內部阻抗導致的壓降(也叫IR降），所以，請采用已考慮到電壓變化幅度的設計方法。

8.功率型大容量產品（約10F以上產品）充電狀態下如果端子短路，會有數百安培的電流流過，危險。請不要在充電狀態下進行安裝和拆卸。

9.不要把電容器放入已溶解的焊錫中，只在電容器的導針上粘焊錫。不可讓焊接用焊棒接觸電容器熱縮管。

10.安裝后，不可強行扭動或傾斜電容器。

11.超級電容器串聯使用時，存在單體間的電壓均衡問題.
