中圖儀器PO系列加工中心機床測頭可以針對尺寸偏差自動進行機床及刀具的補償，加工精度高。不需要工件來回運輸和等待時間，能自動測量、自動記錄、自動校準，達到降低人力成本、提高機床加工精度和效率的目的。
產品功能
PO系列機床測頭適用于高精度零件檢測、薄壁零件檢測、模具曲面檢測、大尺寸零件在線測量、大批量在線測量、渦輪葉片檢測等。
1. 工件坐標設置：設置工件原點，修正工件坐標系，確定毛坯加工量。
2. 零件找正：工件找正，判定工件裝夾定位是否準確，是否夾緊變形。
3. 尺寸測量：臺階高測量、尺寸測量、直徑測量。
4. 位置測量：孔間距測量、垂直度測量、位置度測量、角度測量等。
5. 曲面測量：葉片形狀測量、模具曲面測量、復雜形狀測量。
6. 序后檢測：工件測量完成，尺寸超差報警，修正刀補。
7. 工件有無判斷。

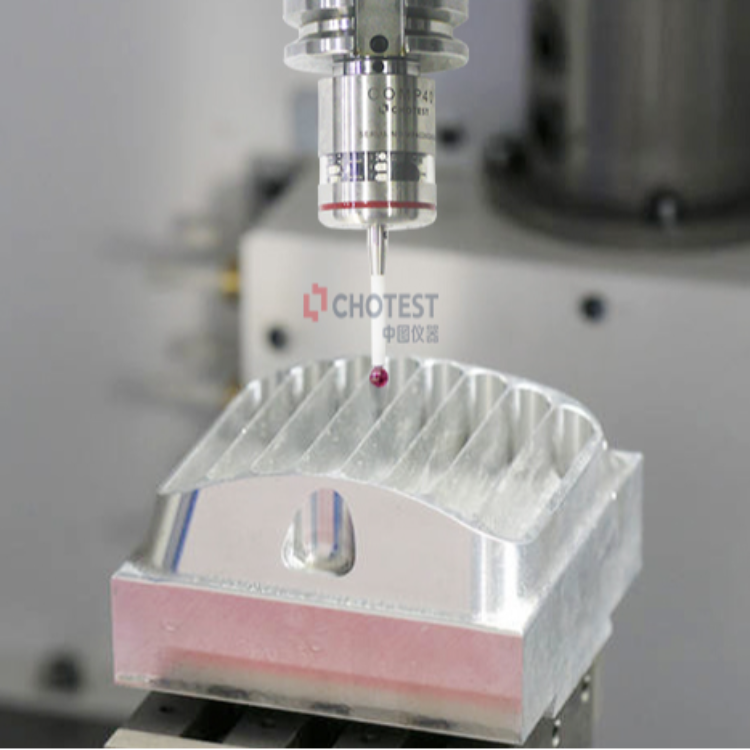

PO40加工中心機床測頭是一款具有 3 維 5 向探測功能的紅外觸發機床測頭，具有體積小、精度高、傳輸穩定、兼容性強等特點。廣泛應用于 3 軸、5 軸加工中心，以及車銑復合加工中心。使用機床測頭，可以實現找正定位、分中、在機測量，提高生產效率。
產品特點
? 紅外調制傳輸
設計的紅外調制傳輸功能，抗雜光干擾能力強。傳輸覆蓋范圍大，XY平面覆蓋角度360°，Z方向覆蓋角度±85°，直線傳輸距離可達5m（標準功耗）。
? 高重復精度、超長壽命：
2δ<1.0 μm，觸發壽命超過1000萬次。
多種開啟/關閉方式
默認使用M代碼開啟/關閉測頭。當機床端口未準備好時，也可使用接收器自動開啟及測頭延時關閉功能。
? 高電池壽命
特殊的低功耗設計，保證電池可連續使用150小時（5%的使用率下使用90天以上），當選擇低功率模式時，電池壽命更長。
? 直觀的測頭診斷指示燈
提供喚醒/關閉、就位/觸發及電池狀態信息，判定測頭當前狀態，使用更方便，安全性更高。
? 使用兼容性
與主流產品用法相同，方便客戶使用。
? 測頭密封
復合IPX8，適應于各種惡劣的機床加工環境。
3D測量軟件
PO系列加工中心機床測頭可與中圖在機測量軟件配合使用，自動生成測量程序，提供3D測量數據及分析報告。
在新能源汽車行業的應用
在新能源汽車電池組件加工過程中，PO系列機床測頭能夠有效提升產品合格率、提高自動化程度，為企業降本增效。
1、新能源汽車電池組件——電池包外殼
客戶簡介：華南地區某客戶，主要生產新能源汽車動力電池組，該產品使用了大型的龍門銑機床，F(xiàn)anuc/西門子數控系統；
客戶痛點：新能源電池包外殼來料厚度、平面高度不均，在大型的龍門銑機床加工時，不能保證產品倒角大小一致和平面高度均勻，導致出現產品過切、加工不到位等問題；
中圖儀器方案：引入中圖儀器機床測頭，實現在機檢測：加工前測量工件平面高度，根據工件平面高度誤差值，進行Z向刀補自動補償；
改善效果：自動補償加工，產品平面高度、倒角大小均勻，提升生產良率、降本增效，提高自動化程度，客戶非常滿意。
2、新能源汽車電池組件——模組鋁件
客戶簡介：西部地區某客戶，主要生產鋰動力電池結構件，該產品使用了中型CNC加工中心機床，西門子數控系統；
客戶痛點：加工新能源電池模組鋁件時，由于工件較長，加工擺放的位置有一定的誤差，導致加工鉆孔出現位置偏差，報廢率高；
中圖儀器方案：引入中圖儀器機床測頭，采取零件找正功能，超差防呆并根據工件擺放角度誤差值，進行自動補償加工。
改善效果：采取零件找正功能，快速自動找正工件的加工原點，提高加工精度、自動化程度和生產良率，客戶非滿意。
部分規格指標
產品型號：PO40
懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
