一款磁傳感器數據手冊，磁信號轉化為模擬電壓信號輸出，最高輸出5V，采樣速率最高可達到100KHz，可標定使用，詳細了解該磁傳感器信息可閱讀該手冊。

1. 簡介

HAL 815是Micronas 公司可編程線性霍爾傳感器系列中的新成員。作為HAL 800系列傳感器的新成員，它具有開路，過壓欠壓檢測，且可以對并行連接在同一供電電壓上的不同傳感器分別編程。 HAL 815是一個基于霍爾效應的單線性輸出通用磁場傳感器。該傳感器的設計和生產采用亞微米CMOS技術，它常結合旋轉或移動磁體來測量角度或距離。主要特征如磁場范圍，靈敏度，靜態輸出電壓（在B=0mT時的輸出電壓）， 且可以通過編程一個非易失性存儲器來改變輸出電壓范圍。該傳感器具有比率輸出特性，即輸出電壓與磁通量和供電電壓成正比。

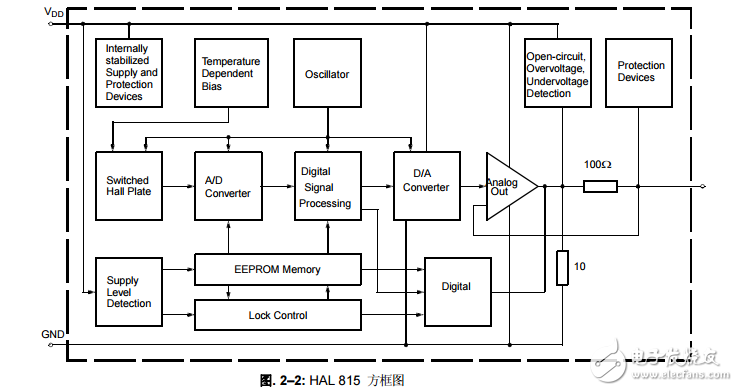

HAL 815具有帶一個開關偏置補償的溫度補償霍爾極板，一個A/D轉化器，數字信號處理單元，一個帶輸出驅動 的 D/A 轉換器，一個帶冗余和標準數據鎖存的 EEPROM存儲器，一個用于對EPROM讀寫的串行，所有引腳都具有保護功能等特點。內部數字信號處理單元對模擬量偏移，溫漂，機械應力處理，提高傳感器的精確度。

HAL815的編程可以通過調制供電電壓來完成，無需額外的引腳編程。它的編程允許直接調節2點校正輸出電壓到輸入信號（如機械角度，距離或電流）。每個傳感器在客戶的制造過程可能需要個別調整。這個校準程序，傳感器的公差，磁鐵，機械及定位，可以在最后裝配。這為目前需要機械調整和激光微調校準系統提供了一個低成本的選擇方案

此外，首先霍爾集成電路的溫度補償適合于所有普通磁性材料；其次，規定了靈敏的霍爾傳感器溫度系數。這就保障了傳感器能夠高精度地工作在全部溫度范圍之內。

使用一臺電腦和Micronas公司的應用包，個別傳感器特性的計算和EEPROM的編程容易被做到。
