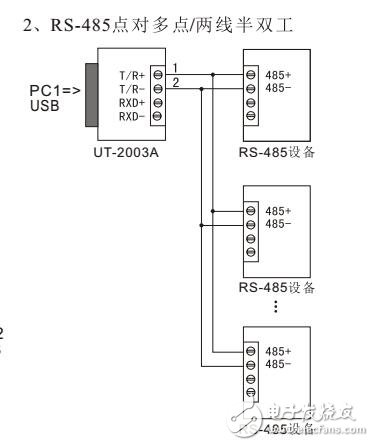

UT2003A是一款通用的USB/RS-485/422轉換器，無需外加電源、內置光電隔離器及DC/DC電源隔離模塊。兼容USB、RS-422、RS-485標準，能夠將單端的USB信號轉換為平衡差分的RS-422或RS-485信號，內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPERSSOR） 瞬態電壓抑制器，正常情況FTVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而撾壞。此保護器可以有效地抑制閃電（ LIGHTNING） 和ESD，提供每線600W的雷擊、浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422、RS-485端通過DB9公頭的連接器連接。轉換器內部RS-422/RS-485接口的高速傳輸，帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需任何握手信號（如RTS.DTR等）無需跳線設置實現全雙工（RS-422）、半雙工（RS-485）模式轉換，即插即用。確保適合一切現有的通信軟件和接口硬件。
