該文采用至上而下的方式，介紹了應用RF MEMS技術的雷達系統，將雷達子系統與RF MEMS 技術聯系起來，具體分析了應用于雷達的RF MEMS 開關、移相器、濾波器和諧振器。同時，文中以開關和移相器為例，討論了如何提高RF MEMS 雷達的性能：修改空氣橋形狀可以提高RF MEMS 收發（T/R）組件的功率處理能力，從而減少雷達相控陣的T/R 組件數量;縮短轉換時間的RF MEMS 移相器能夠應用于高速電掃描陣列;蜿蜒型5 位分布式MEMS 傳輸線移相器面積僅為5.36 mmx4.72 mm，相比傳統移相器長度降低70%，易于實現雷達陣列的小型化。

　應用RF MEMS 技術的雷達系統

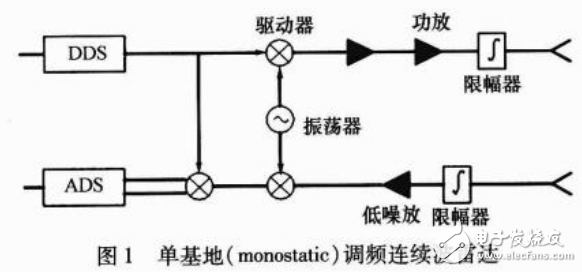

　　由圖1所示單基地（monostatic）調頻連續波雷達的局部原理框圖可知，天線連接著限幅器、對射頻信號功率放大的功率放大器、對回波信號放大的低噪聲放大器、用于變頻的振蕩器和用于切換的開關。限幅器可以利用RF MEMS 開關的自激勵現象實現，與放大器級聯的窄帶濾波器可以用相互耦合的MEMS 諧振器并聯實現，振蕩器和開關中也分別包含MEMS 諧振器和開關。高Q 值（》10 000）RF MEMS 諧振器的使用能夠增強系統抗沖擊性能、減輕雷達重量，使其易于實現小型化。同時，RF MEMS 開關的使用能夠有效降低雷達的直流功耗。
