通常，參考電壓的穩定性和噪聲的定義儀表系統的測量極限。特別地，參考噪聲通常設置穩定的分辨率極限。參考電壓隨持續下降下降系統電源電壓，使參考噪聲越來越重要。壓縮后的信號處理范圍授權相稱減少在參考噪聲中保持分辨率。噪聲最終轉換成D - D轉換器中的量化不確定性，介紹抖動的應用，如規模，慣性導航系統、紅外熱像儀、DVMs和醫用成像設備。一種新的低電壓基準，ltc6655，只有0.3ppm（775nv）噪聲在2.5vout。圖1列出了突出的規格表。精度和溫度系數特性高等級，低電壓參考。0.1Hz到10Hz噪聲，特別值得注意的，是無與倫比的任何低電壓電子參考。
噪聲測量

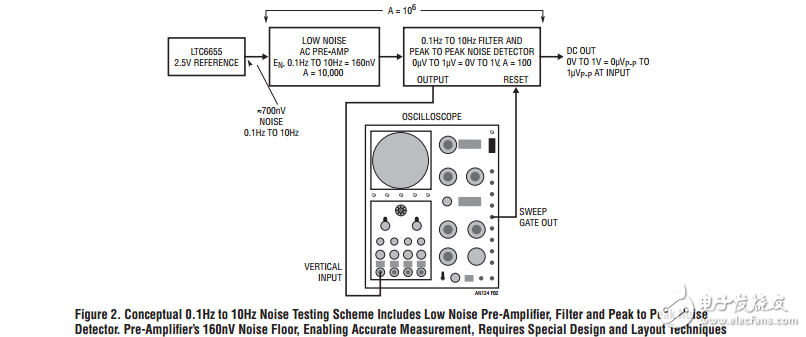

需要驗證的ltc6655非常特殊的技術低噪聲。圖2的做法似乎無辜簡單但實際的實現代表高階難度的測量。這為10Hz噪聲測試方案包括一個低噪聲前置放大器，過濾器峰值噪聲檢測器。前置放大器160nv噪聲層，使精確的測量要求特殊設計和布局技術。正向增益106許可證常規儀器讀數。
圖3的詳細原理圖揭示了一些注意事項要求達到160nv噪聲地板。參考文獻直流電位由1300μF剝離，1.2k電組合；AC內容被饋送到Q1。q1-q2，格外低噪音的J - FET的直流穩定，A1、A2提供單端輸出。電阻反饋A2穩定形態在獲得10000。A2的輸出路由到放大二濾波器A3=A4提供在獲得100 0.1hz頻率響應。a5-a8包括峰峰值噪聲探測器讀出由DVM在1伏/微伏表的因素。峰間噪聲檢測器提供高精度測量，消除示波器顯示的冗長解釋。瞬時噪聲值由指示輸出提供給監測示波器。74c221一出手，引發由示波器掃描柵極，復位峰值到峰值每個示波器端的噪聲檢測器10秒掃描。
