在傳統的隔離型高電壓反激式轉換器中，嚴緊的調節是采用光耦合器把調節信息從副邊參考電路傳輸至主邊來實現的。這種做法的問題是光耦合器給隔離型設計增加了明顯的復雜性：存在傳播延遲、老化和增益變化，所有這些會使電源環路補償變得復雜并會降低可靠性。此外，在啟動期間還需要一個大功率電阻或高電壓啟動電路以對 IC 實施初始上電。除非給啟動組件增添一個額外的高電壓 MOSFET，否則大功率電阻就是一個不受歡迎的功率損耗源。
LT?8315 是一款集成了 630V/300mA 開關的高電壓反激式轉換器。LT8315 免除了增設一個光耦合器、復雜副邊參考電路、額外啟動組件和一個外部高電壓 MOSFET 的需要。
性能和簡單性 LT8315 把一個 630V MOSFET 和控制電路集成在一個耐熱性能增強型 20 引腳 TSSOP 封裝中，并去掉了 4 個引腳以提供高電壓間隔。通過對來自第三個繞組的隔離式輸出電壓進行采樣，調節無需借助光耦合器。輸出電壓利用兩個外部電阻器和第三個任選的溫度補償電阻器進行設置。邊界模式操作有助于實現卓越的負載調節。由于輸出電壓是在副邊電流幾乎為零時檢測的，所以不需要外部負載補償電阻器和電容器。因此，LT8315 解決方案的組件少，從而極大地簡化了隔離型反激式轉換器的設計。

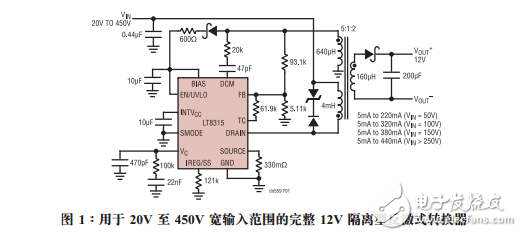

圖 1 示出了一款具 20V 至 450V 寬輸入范圍之反激式轉換器的完整原理圖。該器件具有一個 12V 輸出，并在 5mA 至超過 440mA 的負載電流條件下保持嚴格的穩壓。輸出電流能力隨輸入電壓而增加，當輸入電壓超過 250V 時輸出電流可達 440mA。這款反激式轉換器擁有 85% 的峰值效率。如圖 2 所示，即使在未使用光耦合器的情況下，仍然保持了嚴緊的負載和電壓調節。
