碩凱電子壓敏電阻MOV工作原理及選型應用

2017-04-19 | pdf | 702KB | 次下載 | 免費

資料介紹

碩凱電子SOCAY壓敏電阻MOV工作原理及選型應用

壓敏電阻 MOV 工作原理及選型應用 Socay (Sylvia)

1、產品簡述壓敏電阻是一種用得最多的限壓器件。壓敏電阻有碳化硅壓敏電阻和氧化鋅壓敏電阻。常用的是氧化鋅(ZnO)壓敏電阻,它主要是以氧化鋅為原料,添加多種微量金屬氧化物,經混合成型,燒結裝配而成的一種過壓保護器件,它的外面包封環氧樹脂(可添加顏料)。

2、工作原理它相當于一個可變電阻,它是并聯于電路中的。當電路在正常使用時,壓敏電阻的阻抗很高,漏電流很小,可視為開路,對電路幾乎沒有影響。但當一很高的突波電壓到來時,壓敏電阻的電阻值瞬間下降(它的電阻值可以從 MΩ(兆歐)級變到 mΩ(毫歐)級),使它可以流過很大的電流,同時將過電壓箝位在一定數值。由于壓敏電阻的突波承受能力取決于它的物理尺寸,因而有可能獲得不同的浪涌電流值。

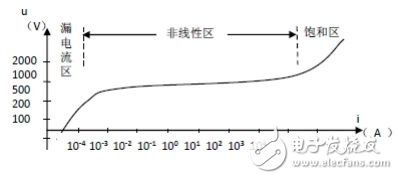

3、特性曲線由圖可見,

碩凱電子壓敏電阻MOV工作原理及選型應用

當電壓較低時,壓敏電阻工作于漏電流區,呈現很大的電阻,漏電流很小;當電壓升高進入非線性區后,電流在相當大的范圍內變化時,電壓變化不大,呈現較好的限
