ZP-WTU-PNMD02規格書

6889702 2025-06-23 | pdf | 637.49 KB | 次下載 | 免費

資料介紹

工業級ProfiNet與RS485/Modbus Rtu協議網關規格書

Model：ZP-WTU-PNMD02/PNMD04/PNMD07/PNMD10

產品簡介：

ZP-WTU-PNMD02 網關為用戶提供一種PLC擴展的集成解決方案，支持西門子200SMART、西門子300、西門子1200、西門子1500 等多個系列的PLC，輕松擴展，不受限制。本網關無需技術人員編譯復雜得GSD文件程序，模塊自動生成調用，自帶報警功能，WEB可視化在線調試，操作簡便快捷；這也是本公司產品區別于市場普通產品得強大功能。

功能：網關實現PN轉rs485、profinet轉RS485、Modbus轉profinet、RS485轉PN、profinet轉Modbus Rtu、profinet轉Modbus、profinet轉Modbus等雙向轉換協議設備；專為西門子等相關協議設備量身定做

產品采用工業級高性能嵌入式 CPU，工作頻率高達580MHz，基于多樣靈活的組網方式，用戶可以快速組建自己的應用網絡。產品內部集成了Profinet 轉 Modbus RTU 協議、Modbus RTU Master 報警、在線可視化功能，用戶無需編程和考慮技術實現的細節，快速實現PLC的擴展應用。

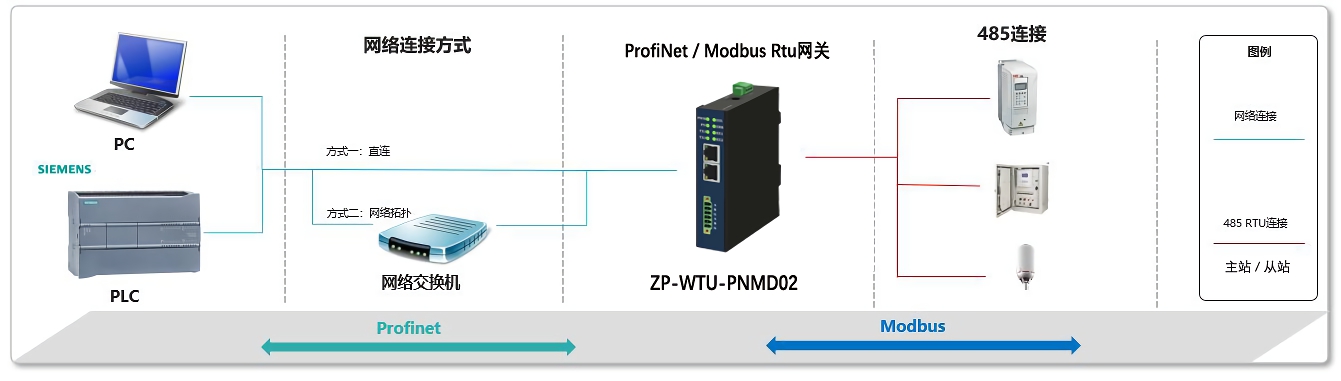

組網案列：

組網靈活：

支持 2 路百兆自適應網口，實時可靠的工業組網，完全突破空間限制，擴展增容極其簡單方便。

*支持 2 路/4路/7路/10路RS485，每路可接多個RTU設備，獨立工作，傳輸速度更快，輪詢時間更短。

功能強大：

*支持一鍵恢復出廠設置

*Web 界面狀態可視化、在線調試

*支持 Profinet 轉 Modbus RTU 協議

*支持自動生成 GSD 文件，無需編譯

*支持硬件看門狗，保證系統的穩定性

*支持 Modbus主站/報警、Modbus從站

技術參數：

類別	屬性	功能
選型說明	ZP-WTU-PNMD02	2路RS485（默認）
	ZP-WTU-PNMD04	4路RS485
	ZP-WTU-PNMD07	7路RS485
	ZP-WTU-PNMD10	10路RS485

硬件	串口	RS485
	串口數量	2路（默認）/4路/7路10路
	波特率	200~230400 bps
	網口	2路RJ45
	網口規格	10/100Mbps交叉直連自適應
軟件	ProfiNet協議	ProfiNet從站
	ModBus協議	ModBusRTU主站/從站
	讀寫功能碼	01H、02H、03H、04H、05H、06H、OFH、10H
	ModBus通道數	≤152個ModBus通道
	數據緩存	輸入輸出≤1440Bytes
	軟啟動	內置看門狗，故障自檢測、自修復，確保系統穩定
其它	電路保護	靜電3級、浪涌3級、脈沖群3級、15KV隔離防護
	防護等級	防護等級 IP30
	外殼材質	金屬外殼
	供電范圍	12~37V --DC / 端子供電
	供電保護	可2路電源同時供電，具備電源反向保護
	工作溫度	-40~85℃
	工作濕度	5%~95%RH(無凝露)
	安裝方式	導軌安裝
	安裝尺寸	1249434 mm

說明：

兩路 RS485 采用光電全隔離，防靜電、防浪涌

PWR1、PWR2電源冗余設計，可同時供電，任何一路斷電都不影響網關正常工作

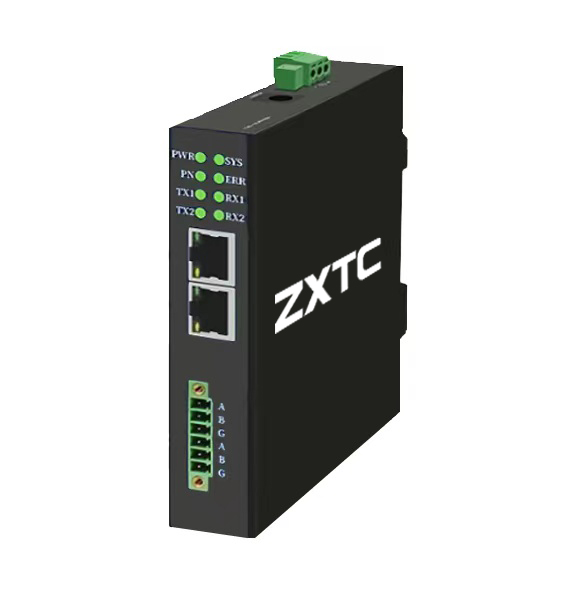

狀態指示燈：

PWR	電源指示燈，上電即亮
SYS	系統指示燈，設備正常運行時，周期性閃爍
PN	組態指示燈，當網關與PLC組態成功時常亮
ERR	串口錯誤指示燈，不亮串口通訊無異常、閃爍至少有一個Modbus指令通訊異常、常亮全部Modbus通訊異常
TX1	COM1(RS485串口1)數據發送指示燈，當有數據發出時，燈閃爍
RX1	COM1(RS485串口1)數據接收指示燈，當接收數據時，燈閃爍
TX2	COM2(RS485串口2)數據發送指示燈，當有數據發出時，燈閃爍
RX2	COM2(RS485串口2)數據接收指示燈，當接收數據時，燈閃爍
