發視頻資料介紹
介紹自行研制的智能式汽車安全氣袋控制系統，該系統主要由單片機、傳感器、點火電路等組成，使用點火控制算法對汽車加速度信號進行判斷，輸出點火脈沖。本系統具有體積小、可靠性高、抗干擾能力強、可進行自診斷等特點，在臺車試驗和實車試驗中均取得了較好的效果。
氣袋控制系統的任務是準確判斷出事故的碰撞強度，并點爆氣袋。控制系統主要有機械式、模擬電子式、智能式幾種。第一、二代的機械式和模擬式控制系統，由于結構的局限，靈活性有很大限制，應用正在減少。現在大部分系統都采用第三代的帶微處理器的智能控制系統。它使用單片機對電子式加速度傳感器測得的信號進行計算，認為發生了碰撞并且達到一定強度時，輸出點火脈沖引爆氣體發生器，迅速產生大量氣體充滿氣袋。智能控制系統的控制算法由軟件實現，極大地提高了算法的靈活性，而且具有記錄事故信息和與計算機通訊等前兩代控制系統無法實現的功能。
本文在對國外先進控制系統研究的基礎上，提出了智能式控制系統的設計方案，并對其進行了臺車和實車試驗，證明該控制系統可以準確地判斷撞車事故，點爆氣袋。
1.2 控制系統總體方案

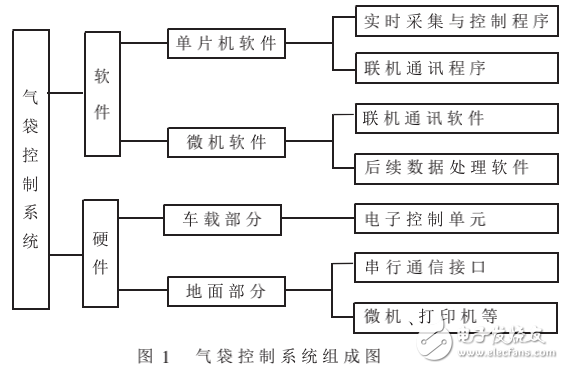

本控制系統由硬件和軟件兩部分組成。圖1是控制系統的組成框圖。
氣袋控制系統硬件由兩部分構成，一部分是車載部分的電子控制單元，包括控制單片機、傳感器、點火電路、指示燈電路等；另一部分是地面部分，包括串行通訊電路和計算機系統，以及打印機等后處理設備。
