1、引言

射頻前端低噪聲放大器（LNA）電路是無線電設備前端電路設計中的重要內容。由于實際的無線電傳播環境通常較為惡劣，因此，其射頻前端電路中必須考慮采用LNA。LNA作為射頻模塊中的關鍵電路，其噪聲大小直接影響著接收機的性能。另一方面，LNA的設計也是無線電設備相關電路設計中最具有挑戰性的內容之一。這主要表現在它同時需要滿足高增益、低噪聲、良好的輸入輸出匹配和在盡可能小的工作電流時的無條件穩定性。

作為移動通信標準之一的CDMA2000，是第三代移動通信系統的一個重要技術標準，在世界范圍內得到廣泛的重視。事實上，LNA電路的設計是這一標準下基站電路設計的主要內容之一。同時，由于移動通信設備應用場合以及CDMA2000多址方式的特殊性，抑制干擾/噪聲、提升增益并保持其穩定性，是相關電路設計的基本出發點。因此，可以結合CDMA2000基站LNA電路的設計問題，探討一般情形下射頻LNA電路設計的若干關鍵問題及其解決途徑。這同時也為一般性問題的討論提供了實際應用的背景。

2、射頻LNA電路設計中的若干問題

低噪聲放大電路的設計，首先應同時應著眼于低噪聲和高增益兩方面的要求。在高增益的情形下，從其性能的可靠性出發，必須兼顧電路的穩定性。為了實現在實際電路設計中對這些因素的綜合考慮和折中處理，首先對有關問題逐一加以討論。

2.1　噪聲問題及其處理辦法

導致放大電路噪聲特性變差的主要噪聲來源包括閃爍噪聲、熱噪聲和散彈噪聲。其中，閃爍噪聲又稱為1/f噪聲，其取值與半導體材料有關，功率譜密度與頻率成反比。因此，在射頻情況下可以不予過多考慮。熱噪聲是電子熱運動所引入的噪聲，主要受控于環境溫度，與電流無關。在射頻情形下，這一噪聲受外場頻率升高的作用，其量值將隨頻率的升高而明顯增大。散彈噪聲不直接受溫度的影響。散彈噪聲的大小正比于工作電流。綜上所述，射頻低噪聲放大電路中作為對噪聲的抑制，主要應考慮對熱噪聲和散彈噪聲的抑制。

一般地，噪聲問題可以通過選擇低噪聲器件、降低電路插損、改善線性度，以及降低電路功耗等方式加以有效解決[1]。注意，包括低噪聲器件的選擇在內，上述方法大都與電路的具體設計有關。因此，在實際設計中應根據相關指標要求，靈活應用上述處理方法。

2.2　增益問題及其處理辦法

為了實現電路的高增益（一般都在幾十dB），通常需要采用多級放大電路，如圖1中所示的兩級放大電路。這一處理方法在實踐中得到了廣泛應用。

圖1　兩級放大電路模型

為了兼顧對噪聲問題的考慮，應對多級放大電路的噪聲和增益加以統一考慮。對m級放大器，其總噪聲系數由各單級電路的噪聲系數NF和增益Av決定[2]，即

由于各單級放大電路的放大倍數一般都遠大于1，顯然，多級放大電路總的噪聲系數主要由前級電路決定，最前級電路的噪聲大小成為影響整個電路的主要因素。為此，應當通過選擇低噪聲器件等方式，使前級電路的噪聲得到抑制。同時，折中考慮放大級數、單級放大倍數等的選擇。

為了獲得LNA電路最大增益輸出，輸入輸出必須阻抗匹配。對實際的LNA放大電路，其輸入輸出阻抗一般都設計為50Ω從噪聲的角度看，可以通過天饋端與LNA電路輸入端之間的共軛匹配來實現能量的最佳傳輸。

2.3　穩定問題及其處理辦法

電路的穩定性也是LNA電路必須考慮的，特別是在放大器的設計中，必須保證放大器的穩定性，以避免可能出現的自激，穩定性判據如下[2]：定義

如果K>1且|Δ|<1，則電路對任何信號源和負載阻抗是絕對穩定的;如果K<1或|Δ|>1，則電路存在潛在的不穩定性[3]。對于某些信號源或負載阻抗會出現自激現象，這種情況并不意味著電路不能工作，但需慎重選擇信號源和負載阻抗。所以，在進行電路設計時，必須測量相關元件的S參數。

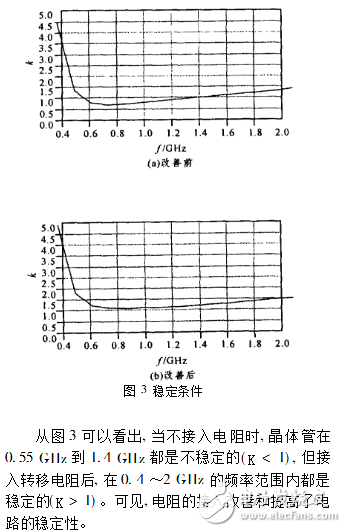

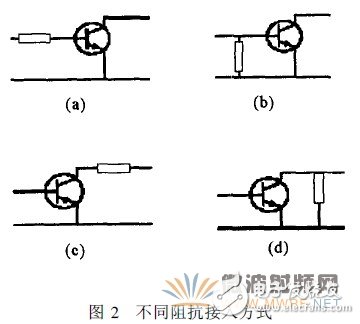

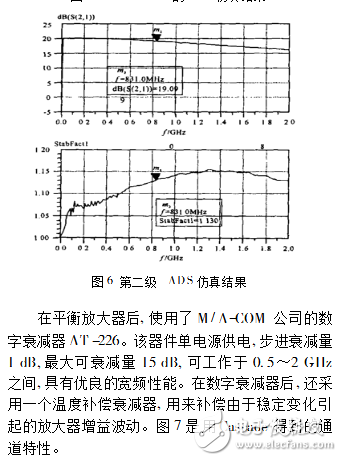

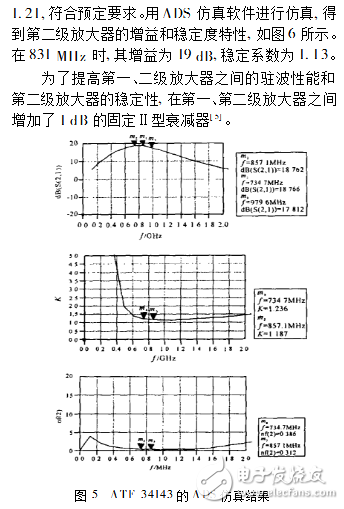

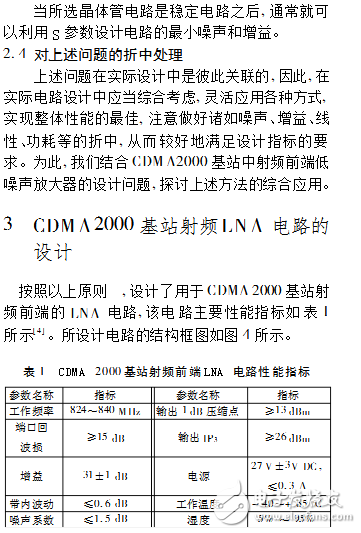

改善電路的穩定性通常可采用四種阻抗連接，其連接方式如圖2所示。圖2（b）電路是在電路的輸入端接上一個轉移電阻來改善穩定性。ADS仿真改善前和改善后的k-f特性如圖3所示（其中，k代表穩定系數）。
