短波通信是一種歷史悠久的遠距離通信方式，通過電離層反射實現遠距離通信。由于電離層的性能隨時間、空間和電波頻率變化，引起信號的幅度衰落、相位起伏等，會嚴重影響短波通信質量;同時天波反射存在嚴重的多徑效應，也造成頻率選擇性衰落和多徑時延，成為短波鏈路數據傳輸的主要限制。另外，短波頻段可供使用的頻帶比較窄，通信容量小，大氣和工業無線電噪聲干擾嚴重，也大大限制了短波通信的發展。20世紀60年代以來，衛星通信以其信道穩定、通信質量好、容量大等優勢，取代了許多原屬于短波的重要業務。短波通信的投入急劇減少，其地位大為降低。

然而，與衛星通信、光纜等通信手段相比，短波通信不需要建立中繼站即可實現遠距離通信，具有自身的特點，比如建設周期短，維護費用低；設備簡單，容易隱蔽;使用靈活，電路調度容易，臨時組網便捷，抗毀能力強等。這些顯著的優點，是其他通信手段不可比擬的。事實證明，曾經設想取代短波通信的衛星通信，并不能滿足所有情況下的用戶需求。20世紀80年代起，出于對衛星安全等方面的考慮，短波通信重新受到重視，許多國家加大了對短波通信技術的研究與開發。

近年來，由于電子技術的迅猛發展，促進了短波通信技術和裝備的更新換代，原有的缺點得到了不同程度的克服，通信質量大大提高，形成了現代短波通信新技術、新體制，短波通信正走向復興。這其中，最重要和顯著的技術進步，就是短波自適應技術。

短波自適應通信的概念

短波通信主要依靠天波進行，而電離層反射信道是一種時變色散信道，其特點是路徑損耗、時延散布、噪聲和干擾等都隨頻率、地點、季節、晝夜的變化不斷變化，因此，短波通信中工作頻率是不能任意選擇的。在相當長的時間內，短波通信頻率的選擇是根據頻率預測資料來確定的［1］。但是，電離層的特性每天變化很大，頻率預測資料是根據長期觀測統計得出的，不能實時反映實際通信時信道參數，而且，長期預報也沒有考慮多徑效應和電臺干擾等因素，造成實際短波通信質量不能令人滿意。

統計表明，即使在夜間通信環境最壞的情況下，短波頻段也有4%左右的無噪聲信道，而中午約有27%的信道干擾很小或不存在干擾［2］。所以，實時避開干擾，找出具有良好傳播條件的無噪聲信道是提高短波通信質量的主要途徑。實現這一目標的關鍵是采用自適應技術。

所謂自適應，就是能夠連續測量信號和系統變化，自動改變系統結構和參數，使系統能自行適應通信條件的變化和抵御人為干擾。廣義地講，短波自適應包括頻率自適應、功率自適應、傳輸速率自適應、分集自適應、自適應均衡及自適應調零天線等。由于選頻和換頻是提高短波通信質量最有效的途徑，所以通常所說的短波自適應通信就是指頻率自適應。

短波自適應通信經歷了短波頻率管理、2G-ALE兩個成熟階段，正向3G-ALE發展。

頻率管理系統

短波自適應系統必須完成實時探測信道特性和干擾分布情況的雙重任務，系統提供的最佳工作頻率是測量和分析這兩方面數據的結果，完成這一任務所采用的技術稱為實時信道估值“RTCE”技術。實現短波自適應的基本方法就是利用RTCE（RealTimeChannelEvaluation）技術來測量和分析各種信道參數，根據綜合分析和計算結果，建立工作在最佳頻率上的通信鏈路。

獨立的信道探測系統可在一定區域內組成頻率管理網格，在短波范圍內對頻率進行快速掃描探測，得到通信質量優劣的頻率排序表。然后再根據需要，統一分配給區域內各短波通信用戶。其實質是對區域內的用戶提供實時頻率預報。美國CURTS系統和我國研制的實時選頻系統都可以做到每10分鐘向用戶提供一份頻率表［3］，由用戶在實際通信時選擇最佳的通信頻率。

根據所采用的技術不同，RTCE可分為電離層脈沖探測、電離層調頻連續波探測（Chirp）、導頻探測、8FSK信號探測等，其中8FSK探測，是目前自適應電臺使用最廣泛的信號格式。

CURTS系統是最早的實時選頻系統，可以測量5種信道參數。它采用電離層脈沖探測，由于探測脈沖功率高達30kW，因而會造成嚴重的干擾，只能用于大區戰略通信系統。20世紀70年代中期，美國Barry公司采用Chirp探測方式研制出AN/TRQ-35（V）實時選頻戰術頻率管理系統，后又升級為AN/TRQ-42（V），在90年代初期的海灣戰爭中，這兩套頻率管理系統成功地支撐了短波通信網，為盟軍的勝利發揮了關鍵的通信保障作用。

短波頻率管理系統探測結果可以反映整個短波頻段的頻率資源情況，已經制成商業軟件出售。有些無線電監測站的短波單站定位功能，也是利用這些探測結果，再通過計算來實現的。頻率管理系統的特點是通信與探測分離，探測設備昂貴，這一發展過程也稱為短波自適應技術的1G-ALE階段。

2G-ALE通信系統

隨著微處理器和數字信號處理技術的不斷發展，20世紀80年代中期，出現了在通信系統中直接采用RTCE技術，對短波信道進行探測、評估和通信一并完成的短波自適應電臺。這種電臺能夠實時選擇出最佳的短波通信信道，減少了短波信道的時變、多徑和噪聲等對通信的影響，使得短波通信頻率隨信道條件變化而改變，從而確保通信始終在質量最佳的信道上進行。由于采用了高速DSP芯片，RTCE作為通信設備的一個嵌入式部件，使得成本大大降低，操作也變得非常方便。

為了使短波自適應電臺互通和組網，1988年10月，美國軍方頒布了短波自適應通信的軍用標準MIL-STD-188/141A;1990年，對應的聯邦標準FED-STD-1045協議也正式出臺，該協議又簡稱1045協議，已成為事實上的國際標準。符合1045協議的短波自適應電臺一般稱為2G-ALE產品。2G-ALE產品型號很多，完成的功能大同小異，典型設備有美國RF-3200、7100系列，德國的ALIS電臺等。

2G-ALE自適應通信系統具有以下四種基本功能。

（1）RTCE功能

RTCE功能在短波自適應通信系統中稱為鏈路質量分析LQA（LinkQualityAnalysis）。為了簡化設備，降低成本，一般LQA都是在通信前或間隙中進行的，并且只在有限短波信道上進行，通常有10～20個。所獲得的數據存儲在LQA矩陣中，實際通信時，系統根據LQA矩陣中個信道的排列次序，擇優選取工作頻率。

（2）自動掃描接收功能

為了接收選擇呼叫和進行LQA試驗，網中所有電臺都具有自動掃描接收功能，可在預先規定的若干信道上循環掃描，等候呼叫信號或者LQA探測信號。

（3）自動建立鏈路功能

根據LQA矩陣，系統應能全自動建立通信鏈路，這一功能稱為自動鏈路建立ALE（AutomaticLinkEstablishment）的功能。這是短波自適應通信最終要解決的問題，它是基于接受自動掃描、選擇呼叫和LQA綜合運用的結果。這是2G-ALE與1G-ALE系統的最大區別。

（4）信道自動切換功能

短波信道存在的隨機干擾、選擇性衰落、多徑等都有可能使已建立的信道質量惡化，甚至可能使通信中斷。因此，短波自適應通信系統一般具有信道自動切換功能。即在通信過程中，遇到電波傳播條件變壞或嚴重干擾，自適應系統可以切換信道，使通信頻率自動調到LQA矩陣中次佳頻率上。

短波日常監測中常見的8FSK是2G-ALE產品中使用最為廣泛的一種信號格式，是信道中的LQA探測信號。由于2G-ALE系統的廣泛應用，因此在進行監測時8FSK信號出現的次數也最多，如有些臺站很長時間一直發射8FSK信號，就可以初步判定是一個很大的短波通信網的通信中樞在進行LQA探測。

2G-ALE規程規定，8FSK每個單音代表3bit的二進制數據（格雷碼），其對應關系如表1所示。

按照2G-ALE規程的要求，當電臺收到命令或數據信息后，首先將其轉換為基本ALE字組成的原始幀，再進行分組、格雷編碼、交織和三倍冗余，最后進行8FSK調制，信號以每秒125個單音的速度發出，因此，發送信息速率375bit/s，符號速率125Baud/s。各單音之間相位連續，過渡應在波形最大或最小處（斜率為零），這樣可以保證基帶音頻信號占用頻帶最窄，能量更集中。實際監測解調后的8FSK信號波形見圖1。

3G-ALE通信系統

由1045協議所定義的2G-ALE系統可以組建抗毀性強、設備簡單的交互式短波通信系統，初步滿足了用戶需求。但隨著技術和網絡發展，1045協議也暴露出一些不足，主要是無法提供有效的鏈路接入機制;不支持Internet協議及應用;LQA測量參數只有兩個，傳輸速率大于2400bit/s時精度不夠;ALE信號需三次握手才能建立鏈路，連接速度較慢。

1999年，美軍頒布了短波自適應全自動通信網絡標準的3G-ALE軍標（MIL-STD-188/141B）。在全面支持第二代協議規定的話音通信和小型網絡的前提下，該標準有效地支持大規模、數據密集型快速高質量的短波通信系統，再一次在世界范圍內引發了對短波通信的研究高潮。在我國，相關的研究工作也已經起步。

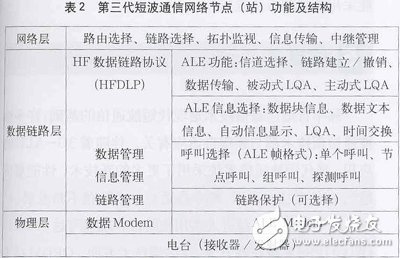

3G-ALE全自動短波網絡實質上是一種無線分組交換網絡，采用OSI的七層結構模型，其下三層的定義和含義如表2所示。

相對于2G-ALE系統，3G-ALE系統進行了大量的改進：鏈路建立協議管理（3G-ALE）與數據鏈路業務管理（TM）、高速數據鏈路管理（HDL）、低速數據鏈路管理（LDL）、電路連接管理（CLM）等諸協議形成一個相互依賴的3G-ALE協議族，形成比較完整的短波通信新體制。3G-ALE還采用了許多新技術，主要是數字PSK調制解調方式、突發波BW系列波形傳輸、呼叫信道同步掃描、網內電臺劃分為不同的駐留組、信道分離、時隙訪問方式、載波偵聽機制等。3G-ALE系統的主要技術特點有：

（1）波形

3G-ALE鏈路建立和數據傳輸采用統一的8PSK調制，載頻為1800Hz，信令速率2400B，不同的用途對應不同的信號格式，并且使用突發波BW（BurstWaveform），從而提高了系統靈活性。3G-ALE共定義了五種突發波，如表3所列。

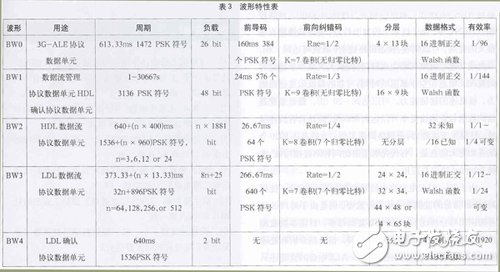

BW0是3G-ALE數據協議單元，作用類似于2G-ALE系統的8FSK，幀總長度為1472個碼元，其中幀前導序列長度為640個碼元的八進制序列，原始信息字段26bit經過碼率1/2FEC編碼、交織、Walsh擴頻，然后再與固定的PN碼序列模8相加，形成長度為832個碼元的信息八進制序列，與前導碼共同組成3G-ALE幀。

從表3可以看出，3G-ALE采用了正交Walsh函數進行擴頻，通過采用Rake接收技術，實現了多徑分集，從而大大提高了抗干擾和抗衰落性能。除LDL所用的BW4外，所有波形都采用FEC前向糾錯碼，從而大大簡化了自適應算法，提高了信道通過率。在LDL情況下，可以選用增強型ARQ協議，保障最低限度的通信能力。

（2）信道分離

3G-ALE系統將呼叫信道與數據流信道分離，并保持數據信道與呼叫信道相鄰，以使它們在傳輸特性上保持一致，這樣有利于對傳輸信道的監聽，可以保證信息傳送的高效率和鏈路建立的快速性。

（3）同步鏈路

3G-ALE提供了異步和同步兩種鏈路建立方式，特別是同步模式，延時更小，更能反映3G-ALE的特點。這種方式下，呼叫方發出呼叫，被呼叫方接到呼叫后發出應答信號，呼叫方在規定時間內收到應答信號則雙方建立連接，否則本次鏈路建立嘗試失敗。

（4）駐留組劃分

3G-ALE系統中引入駐留組（DwellGroup）概念，將網絡中所有電臺劃分成多個組，同一時間，統一駐留組內的電臺工作在同一信道上，而不同組的電臺則工作在不同的信道上，這樣可以大大降低系統擁塞。而呼叫電臺清楚地知道目的電臺所在的信道，減少電臺的信道駐留時間。

（5）劃分時隙

為減少信道擁擠，3G-ALE還采取了劃分時隙技術。3G-ALE電臺在一個信道上的駐留時間為4s，3G-ALE將其劃分為5個時隙，每時隙800ms。其中第一個時隙用于調諧和監聽，判斷是否有通信流量，方便下一步進行通信時使用;其余四個時隙統稱為呼叫及應答時隙，用于協議數據單元的傳送。

3G-ALE全自動短波網絡設備包括電臺、ALE控制器與ALEModem、數據控制器與數據Modem、網絡控制器HFNC等。由于技術上的突出特點，使得其性能有了很大的提高，可以實現：快速鏈路建立，最快可達到1.6s，一次成功建立鏈路僅需完成雙向傳輸，大大減少了建鏈時間及ALE信息在空中暴露的時間;可靠的最低限度通信能力，極低速的建鏈能力，可以達到-20dB，最低限度通信的數據包正確接受率可以達到95%［4］，而且具有抗連續波、抗突發干擾能力;全網絡同步工作，支持多達1920個站點和更大信息量，有優先級信道訪問和防碰撞措施;支持Internet協議及應用。

由于3G-ALE電臺空中信號全部采用了8PSK，使得對8PSK信號的監測和分析十分重要。但是由于對PSK信號的識別與分析比FSK信號要復雜得多，目前多數監測設備雖然可以對PSK信號進行解調，但后期分析和處理軟件不夠直觀和成熟。因此，對3G-ALE電臺的監測還只能采用傳統的方法進行。

結束語

頻率自適應通信技術是現代短波通信的基礎，許多短波通信新技術都與頻率自適應有關。伴隨著3G-ALE的應用，現代短波通信系統采用了更多的新技術，性能更優越［5］。在信道技術方面，頻率自適應技術還在不斷發展，擴頻、跳頻等技術已經進入實用化階段，跳速可達5000H/s的CHESS系統正在開發;在終端技術方面，OFDM技術可在短波信道上實現16kbit/s～64kbit/s的傳輸速率;軟件無線電技術將使得短波通信具有更加開放的結構和靈活的性能。所有這些都表明，短波通信與其他信息技術一樣，進入了快速發展時期，成為信息社會的重要技術支撐手段。

短波通信的快速發展，給無線電管理和監測部門提出了嚴峻的挑戰。我國無線電短波監測網建設只有幾年時間，設備性能和數量還遠遠不能滿足需要，人員的經驗和水平亟待提高［6］。面對短波通信發展的新形勢，必須奮起直追，才能出色完成國家賦予的各項任務。
