室內LED日光燈管技術分析

?照明的目的就是要?jiǎng)?chuàng)造一個良好的工作環境,符合照度要求,又照度均勻;減少燈具的頻閃效應和眩光,以減少辦公人員視覺的疲勞程度。因此應采用偏冷的光色,色溫常在4200～5300K,較接近早晨的照明,以保持冷靜、清醒的頭腦。可采用裸燈管吸頂安裝,也可采用金屬反光熒光燈吊裝,寫字樓、常采用鋁合金反光格柵熒光燈嵌入吊頂安裝。

　　辦公場所照明要求

　　1、選擇合適的光源色溫及顯色指數，在辦公場所中一般選擇>4000K色溫，顯色指數選擇Ra≥75。
　　2、照明水平：不同環境、不同場所，對燈光的要求各有不同。辦公場所的照度應滿足使用要求，一般為500-1000lx。
　　3、照明均勻度：合理布置燈具，使照度均勻，使辦公室最大、最小照度與平均照度之差小于平均照度的1/3。
　　4、舒適度和眩光控制：在視野內有過高亮度或過大亮度比時，就會使人們感到刺眼的眩光。防止眩光的措施主要是限制光源亮度，合理布置光源。如使光源在視線45度范圍以上，形成遮光角或用不透明材料遮擋光源。
　　5、安全性：主要考慮燈具結構的安全性，電器的安全性，燈具是否符合國家標準，是否通過3C認證等。
　　6、節能和環保：選用高光效光源，高效率、長壽命、配光合理燈具，高性能、長壽命附件等。配光一般選擇蝙蝠翼配光，使光強能均勻而分布較寬。

　　傳統日光燈簡介

　　日光燈又稱熒光燈。日光燈構造及作用：日光燈兩端各有一燈絲，燈管內充有微量的氬和稀薄的汞蒸氣，燈管內壁上涂有熒光粉，兩個燈絲之間的氣體導電時發出紫外線，使熒光粉發出柔和的可見光。 日光燈工作特點：燈管開始點燃時需要一個高電壓，燈管里面裝入一些特殊的氣體，又在燈管的管壁上涂上熒光粉，通電之后由于放電而產生光。日光燈管兩端裝有燈絲，內壁涂有一層均勻的薄熒光粉，管內被抽成真空，充入少量惰性氣體，同時注入微量的液態水銀。

　　電感鎮流器是當線圈中的電流發生變化時，則在線圈中將引起磁通的變化，從而產生感應電動勢，其方向與電流的方向相反，因而阻礙著電流變化。

　　LED日光燈管簡介

　　LED日光燈燈管與傳統的日光燈在外型尺寸口徑上都一樣，長度有600mm、900mm和1200mm、1500mm四種，其功率分別為9W、14W、18W和25W，而20W傳統日光燈實際耗電約為53W，40W傳統日光燈實際耗電約為68W；9W的LED日光燈亮度要比18W日光燈亮度要亮，18W的LED日光燈亮度要比傳統40W日光燈還要亮，LED日光燈亮度尤其顯得更柔和更使人們?nèi)菀捉邮堋Ｊ褂脡勖?萬-5萬小時供電電壓為為AC85V-260V(交流)，無需起輝器和鎮流器，啟動快，功率小，無頻閃，不容易視疲勞。它不但超強節能更為環保。是目前取代傳統的日光燈的主要產品。

　　LED燈具在辦公照明中的優勢

　　1、環保燈具,保護地球
　　傳統日光燈中含有大量的水銀蒸汽，如果破碎水銀蒸汽則會揮發到大氣中。但LED日光燈不使用水銀且LED產品也不含鉛，對環境起到保護作用。
　　2、高效發光,減少損失
　　傳統燈具發光方向都為360度，而LED燈具則是具有方向性的發光，不會造成光的損失。
　　3、清靜舒適,沒有噪音
　　LED燈具不會產生噪音，對于使用精密電子儀器的場合之選。適合于圖書館，辦公室之類的場合。
　　4、光線柔和,保護眼睛
　　傳統的日光燈使用的是交流電，所以每秒鐘會產生100－120次的頻閃。LED燈具是把交流電直接轉換為直流電，不會產生閃爍現象，保護眼睛。
　　5、無紫外線,沒有蚊蟲
?　　LED燈具不會產生紫外線，因此不會像傳統的燈具那樣，有很多蚊蟲圍繞
在燈源旁。室內會變得更加干凈衛生整潔。
　　6、電壓可調80V－265V
　　傳統的日光燈是通過整流器釋放的高電壓來點亮的，當電壓降低時則無法
點亮。而LED燈具在一定范圍的電壓之內都能點亮，還能調整光亮度.
　　7、節省能源,壽命更長
　　LED日光燈的耗電量是傳統日光燈的二分之一，壽命也是傳統日光燈的10
倍，可以長期使用而無需更換，減少人工費用。更適合于難于更換的場合。
　　8、堅固牢靠,長久使用.
　　LED燈體本身使用的是環氧樹脂而并非傳統的玻璃，更堅固牢靠，即使砸
在地板上LED也不會輕易損壞，可以放心地使用。

　　評估辦公場所LED燈改造

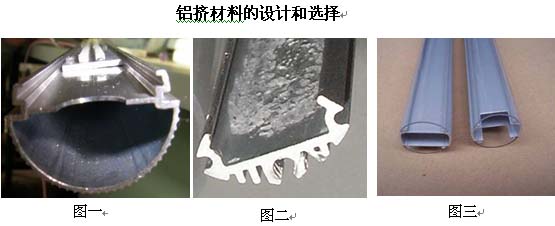

　　鋁擠是有幾種截面形狀的，會根據所采用的基板而不同，有的是中間有橫截面(圖一)，有的擠型中間是中空(圖二)，有的采用上下兩層(圖三)。后面的散熱形式也是采取各異的方式，有的采取小波紋的(圖一)，有的是fin片的(圖二)，還有的沒有散熱片(圖三)。散熱片的厚度也是各不相同。根據實際情況選擇應用。圖一沒有涂grease,圖二有在鋁擠上涂grease以此來增加散熱效果（如上圖所示）

　　?????????????????????????????????????? 圖一???????????????????????????? 圖二??????????????????????????? 圖三

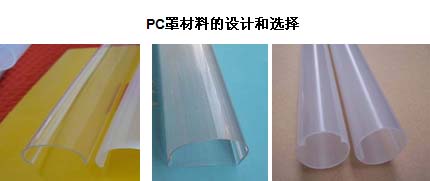

　　PC罩是有幾種截面形狀的，有小于半圓(圖一)，有半圓形(圖二)，也會有正圓(圖三)，與之配合的鋁擠型也會與之對應(圖三除外)。

　　圖一和圖二的均不是整圓，所以均會有鋁擠與之在后面配合。此種結構適合使用貼片式的芯片，后面增加的鋁擠能有效的把LED產生的熱量及時的散出去。圖三為整圓的，此結構不使用鋁擠，所以此種結構適合采用插件的燈珠。

　　　　　　　　　　　　　圖一　　　　　　　圖二　　　　　　圖三

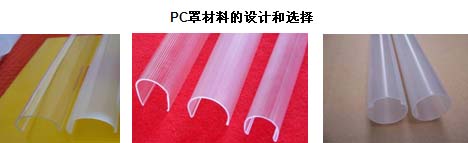

　　PC罩的表面也會根據所需要的光線均勻度不同而不同，有的是全透明(圖一)，這種的好處是可以使全部的光線照射到燈管外部。有的采用條紋狀(圖二)，這種方案可以起到把光線打散的效果，得到較為均勻的光，但是會有一定的光損失(10%左右)，還有的是乳白色(圖三)，這種方案可以達到均勻出光的效果，與傳統的日光燈效果是一樣的，只是這種方案會損失掉30%的光。可以根據不同的使用場合選用不同的PC燈罩來達到相應的效果。（如上圖所示）

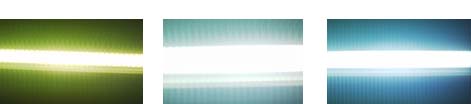

　　LED不同的色溫會產生不同的視覺效果。3000K-4500K(圖一) 會產生一種給人溫暖的感覺，但是此種色溫的相對照度較低，4500K-6500K(圖二)是我們所說的正白光，看起來為白色。6500-8000K(圖三)是冷白光，看上去會給人一種冰冷的感覺，此種色溫相對照度較高。可以根據不同的使用場合選用不同的色溫來達到不同的效果。（如上圖所示）

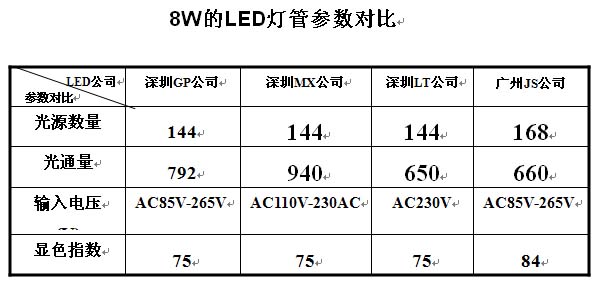

　　通過上面的表格可以看出，以上我們?nèi)我膺x擇的四家公司的LED燈管的相關結果數據有的參數會有會有一定的差別，選用LED光源的數量從144-168顆，光通量也從650-940LM，相差的范圍有290LM之多,輸入的電壓有寬電壓，也有窄電壓。顯色指數基本在Ra=75左右，國家LED燈具標準出臺后會有一個標準和規范。以上為各廠家自行測試結果（如上圖所示）
