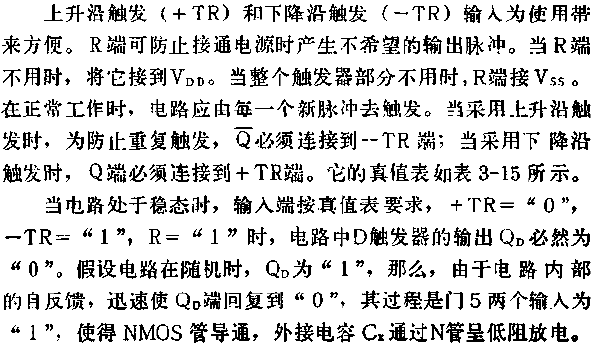

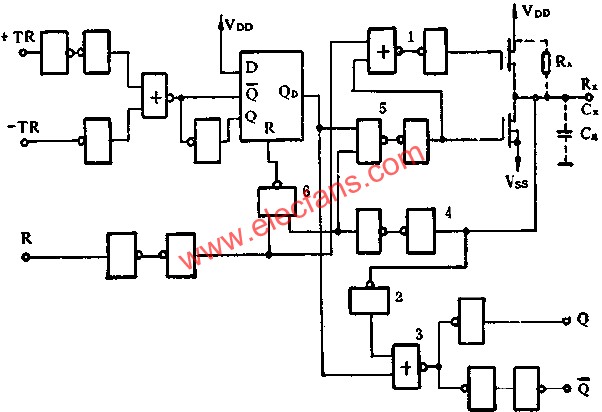

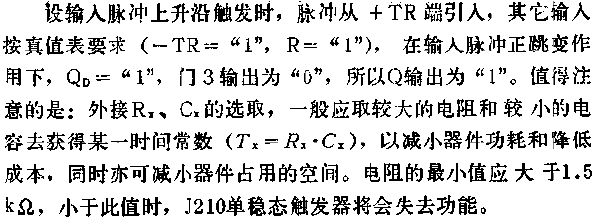

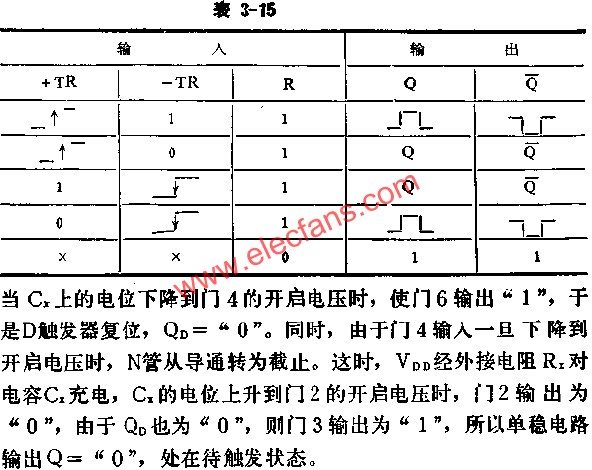

J210集成電路有兩個相同的單穩態觸發器，它由D觸發器、門電路以及由PMQS和NMOS管構成的三態電路組成。圖中所示是它的線路。CMOS電路J210單穩態觸發器在固定電壓情況下，可提供穩定的單脈沖。輸出脈沖的時間由外部電路和外部電容所決定。調整R和C可使Q端輸出脈沖寬度有一個較寬的范圍。同時，從觸發器的輸入到輸出的傳輸延遲時門與R、C無關。
J210觸發器電路圖
