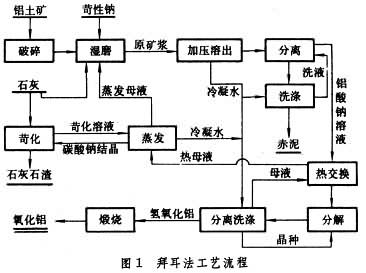

拜耳法的優點主要是流程簡單、投資省和能耗較低，最低者每噸氧化鋁的能耗僅3×106千卡左右，堿耗一般為100公斤左右（以Na2CO3計）。

拜耳法生產的經濟效果決定于鋁土礦的質量，主要是礦石中的SiO2含量，通常以礦石的鋁硅比，即礦石中的Al2O3與SiO2含量的重量比來表示。因為在拜耳法的溶出過程中，SiO2轉變成方鈉石型的水合鋁硅酸鈉(Na2O·Al2O3·1.7SiO2·nH2O)，隨同赤泥排出。礦石中每公斤SiO2大約要造成1公斤Al2O3和0.8公斤NaOH的損失。鋁土礦的鋁硅比越低，拜耳法的經濟效果越差。直到70年代后期，拜耳法所處理的鋁土礦的鋁硅比均大于7～8。由于高品位三水鋁石型鋁土礦資源逐漸減少，如何利用其他類型的低品位鋁礦資源和節能新工藝等問題，已是研究、開發的重要方向。

　　堿石灰燒結法

　　適用于處理高硅的鋁土礦，將鋁土礦、碳酸鈉和石灰按一定比例混合配料，在回轉窯內燒結成由鋁酸鈉(Na2O·Al2O3)、鐵酸鈉(Na2O·Fe2O3、原硅酸鈣（2CaO·SiO2）和鈦酸鈉（CaO·TiO2組成的熟料。然后用稀堿溶液溶出熟料中的鋁酸鈉。此時鐵酸鈉水解得到的NaOH也進入溶液。如果溶出條件控制適當，原硅酸鈣就不會大量地與鋁酸鈉溶液發生反應，而與鈦酸鈣、Fe2O3·H2O 等組成赤泥排出。溶出熟料得到的鋁酸鈉溶液經過專門的脫硅過程，SiO2O形成水合鋁硅酸鈉(稱為鈉硅渣)或水化石榴石3CaO·Al2O3·xSiO2·(6－2x)H2O沉淀(其中x≈0.1),而使溶液提純。把CO2氣體通入精制鋁酸鈉溶液，和加入晶種攪拌，得到氫氧化鋁沉淀物和主要成分是碳酸鈉的母液。氫氧化鋁經煅燒成為氧化鋁成品。水化石榴石中的Al2O3可以再用含Na2CO3母液提取回收。

　　堿石灰燒結法的主要化學反應如下：

　　燒結：

　　Al2O3+Na2CO3─→Na2O·Al2O3+CO2

　　Fe2O3+Na2CO3─→Na2O·Fe2O3+CO2

　　SiO2+2CaCO3─→2CaO·SiO2+2CO2

　　TiO2+CaCO3─→CaO·TiO2+CO2

　　熟料溶出：

　　Na2O·Al2O3+4H2O─→2NaAl(OH)4（溶解）

　　Na2O·Fe2O3+2H2O─→Fe2O3·H2O↓+2NaOH（水解）

　　脫硅：

　　1.7 Na2SiO3+2NaAl(OH)4─→Na2O·Al2O3·1.7SiO2·nH2O↓+3.4NaOH

　　3 Ca(OH)2+2NaAl(OH)4+x Na2SiO3─→ 3CaO·Al2O3·x SiO2·(6-2x)H2O↓+2(1+x)NaOH

　　分解：

　　2NaOH+CO2─→Na2CO3+H2O

　　NaAl(OH)4─→Al(OH)3↓+NaOH
