NVIDIA SHIELD掌機完全拆解:帶風扇的奇葩貨色

454398 ? 來源:驅動之家 ? 作者:佚名 ? 2013-08-02 13:58 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

之前我們已經詳細欣賞了NVIDIA SHIELD安卓游戲掌機的外觀做工、游戲玩法、性能成績,今天再跟隨iFixit,一起把它拆個夠,看看內部究竟是什么樣子,尤其是……傳說中鎮壓著Tegra 4的風扇。

標準姿勢。


打開頂蓋,5寸720p 294PPI觸摸屏、立體聲揚聲器、各種搖桿按鍵。雖然屏幕確實不夠大,但也沒想象得那么差。

NVIDIA SHIELD掌機完全拆解:風扇亮了

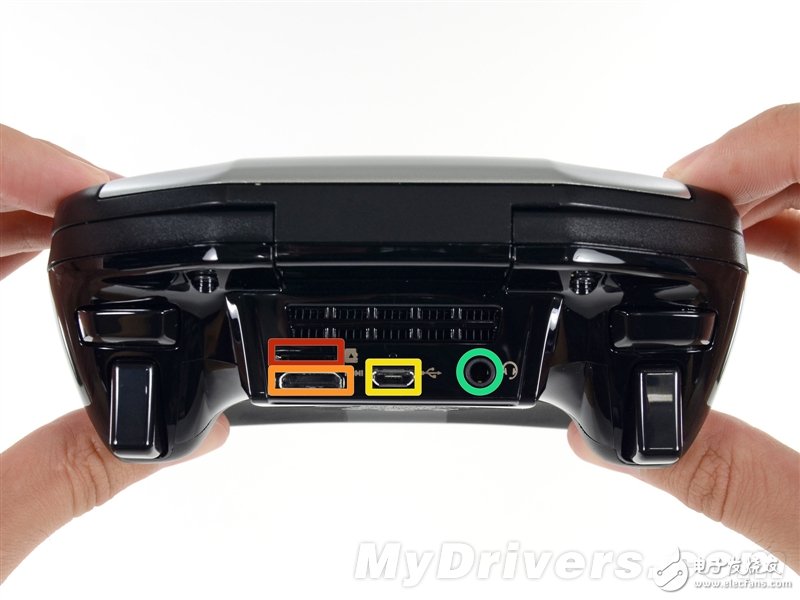

背部接口提供了microSD、miniHDMI、microUSB 2.0、3.5毫米耳機孔。

這么個掌機使用風扇可能會讓人感覺不舒服,但是不得不承認,NVIDIA在散熱控上的設計非常漂亮,特別是周圍的一抹綠非常突出,iFixit決定授予它“最酷散熱孔獎”。

NVIDIA SHIELD掌機完全拆解:風扇亮了

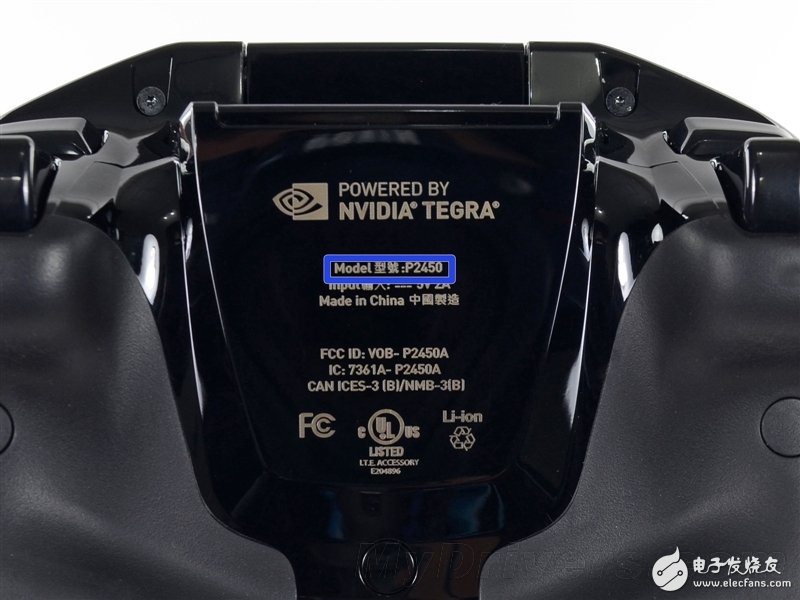

型號P2450。似乎沒什么特殊含義。

NVIDIA SHIELD掌機完全拆解:風扇亮了

NVIDIA SHIELD掌機完全拆解:風扇亮了

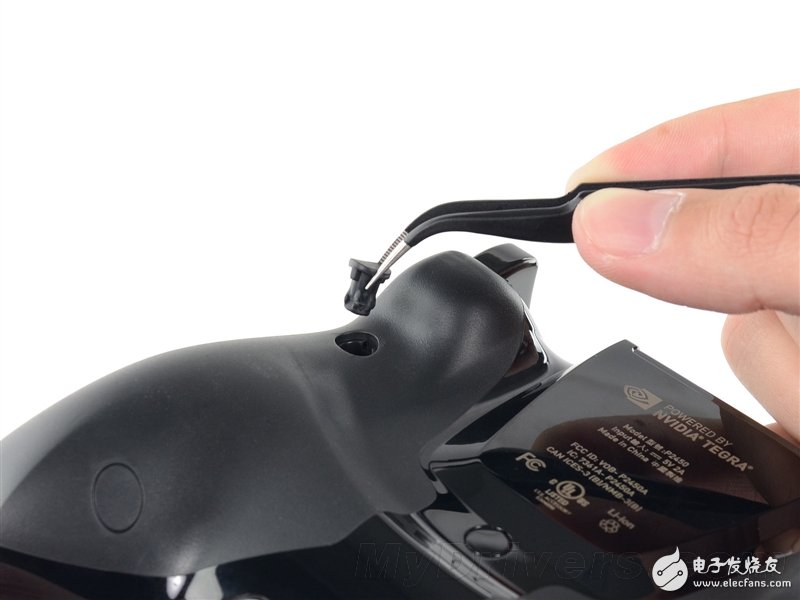

外殼使用螺絲固定,都隱藏在底部,包括接口旁的兩個金屬螺絲,以及底面四個隱藏在塑料蓋之內的塑料螺絲,需要工具才行。

NVIDIA SHIELD掌機完全拆解:風扇亮了

擰下螺絲后,主體部分的外殼就很容易打開了。

NVIDIA SHIELD掌機完全拆解:風扇亮了

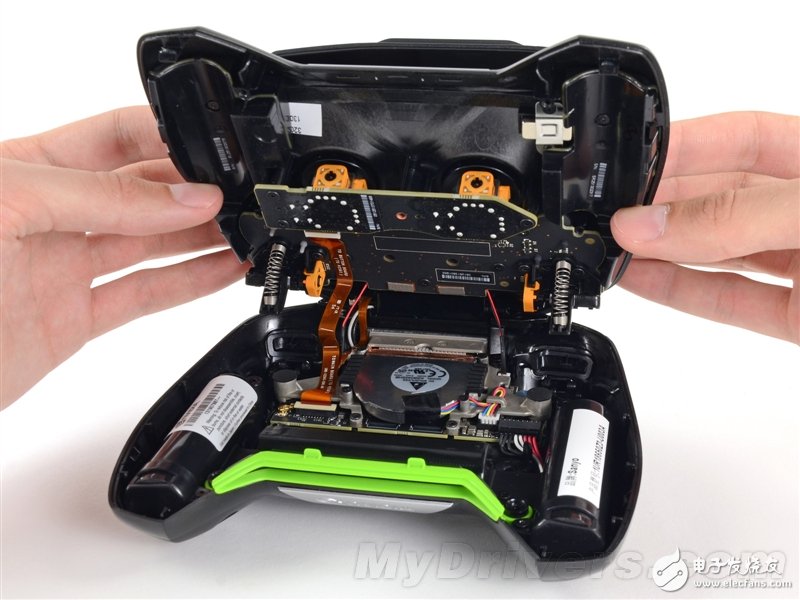

注意后方左右兩側,竟然用了彈簧!

NVIDIA SHIELD掌機完全拆解:風扇亮了

NVIDIA SHIELD掌機完全拆解:風扇亮了

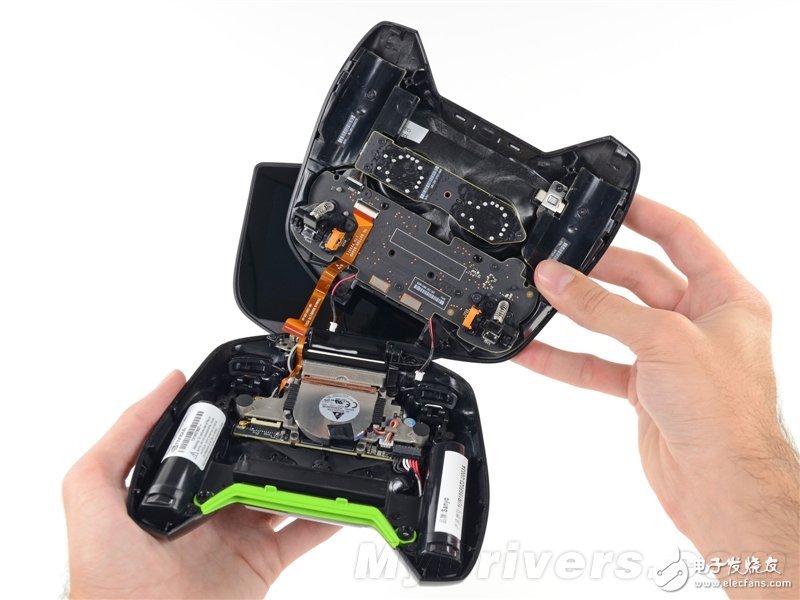

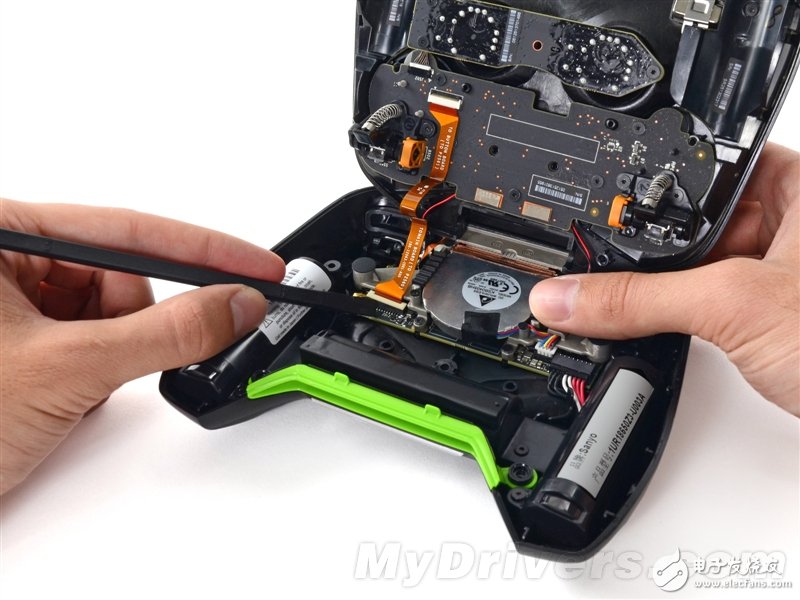

上下兩部分之間還有不少排線、電源線,但很容易分離。

NVIDIA SHIELD掌機完全拆解:風扇亮了

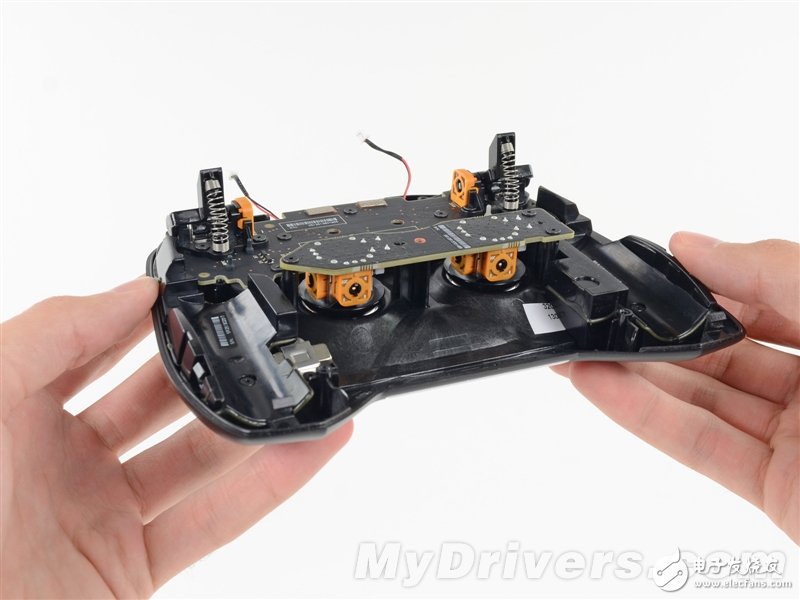

兩個搖桿下方各有四個環立的分壓器,也就是那些橙色的小東西。

NVIDIA SHIELD掌機完全拆解:風扇亮了

這部分是一體的,底部那塊長長的控制板、中間的分壓器和搖桿不能分開。

搖桿經常用,但大概很多人都不知道搖的時候下邊究竟發生了什么吧。點擊下載這個小視頻可以看得更直觀。

所謂分壓器(potentiometer),又叫分壓計、電位計,是一種特殊的電阻,有多個終端和可調的分壓,機械運動(這里是搖桿)能改變每個分壓器的電阻,通過測量、計算綜合電阻,就可以得出搖桿的當前方向、位置。

NVIDIA SHIELD掌機完全拆解:風扇亮了

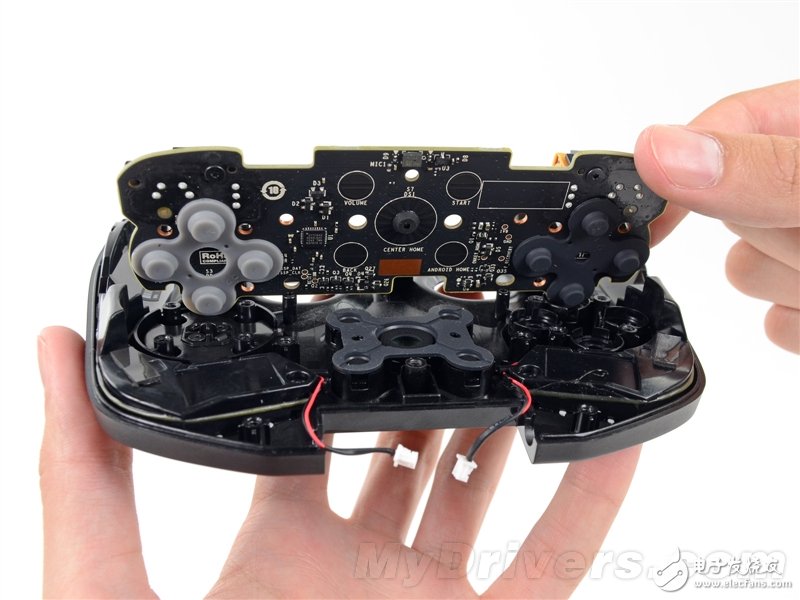

十字鍵、ABXY、五個控制按鈕對應的控制板和壓點。

NVIDIA SHIELD掌機完全拆解:風扇亮了

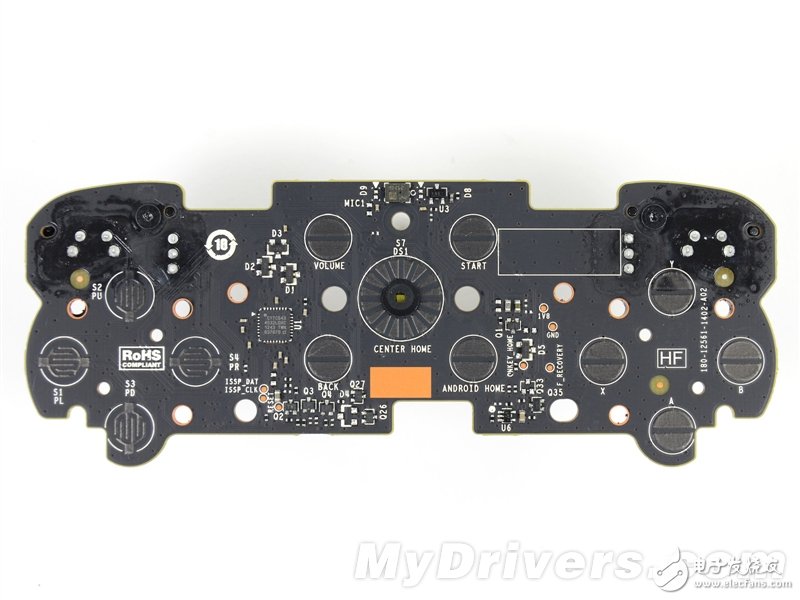

控制板。它是可以單獨更換的,壞了很容易修。

NVIDIA SHIELD掌機完全拆解:風扇亮了

接下來拆立體聲揚聲器。

NVIDIA SHIELD掌機完全拆解:風扇亮了

雖然音質不算太出色,但已經能夠滿足絕大多數玩家了,低音也很有力。

NVIDIA SHIELD掌機完全拆解:風扇亮了

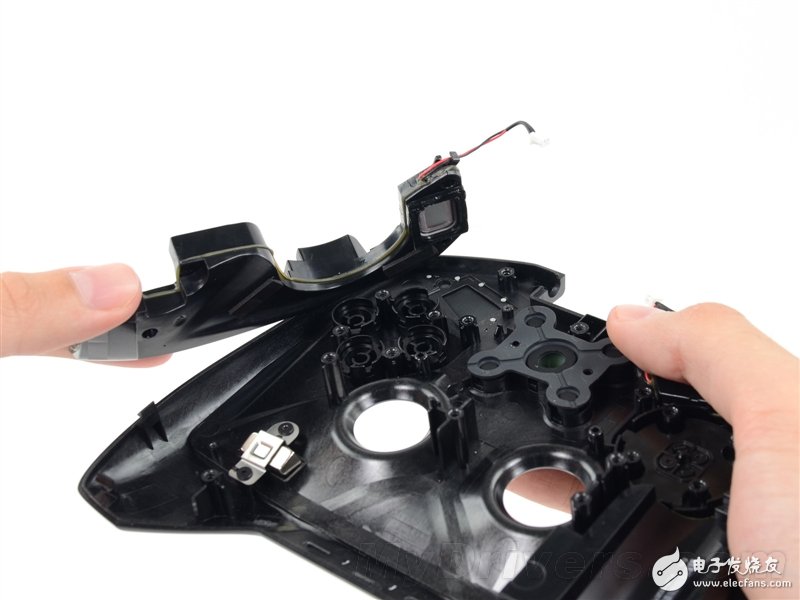

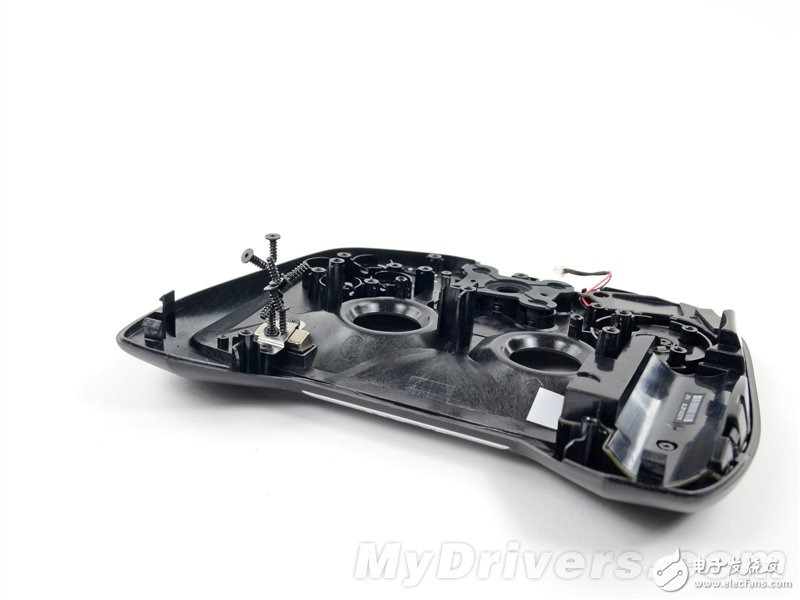

剩下的殼子。

NVIDIA SHIELD掌機完全拆解:風扇亮了

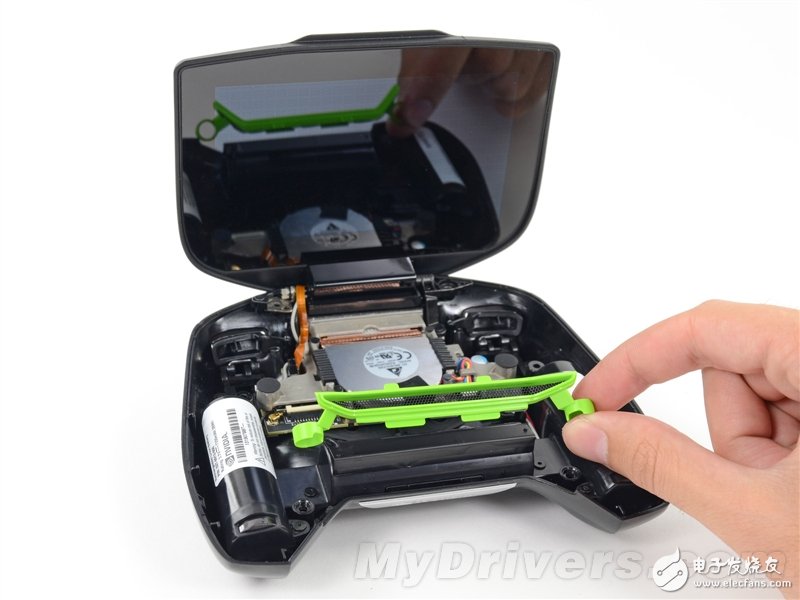

再回到底部外殼。散熱孔周圍的草綠色條框很容易拿下來。不知道NVIDIA會不會提供多種顏色供選擇?似乎不太可能,更何況這是NVIDIA標志性的顏色。

NVIDIA SHIELD掌機完全拆解:風扇亮了

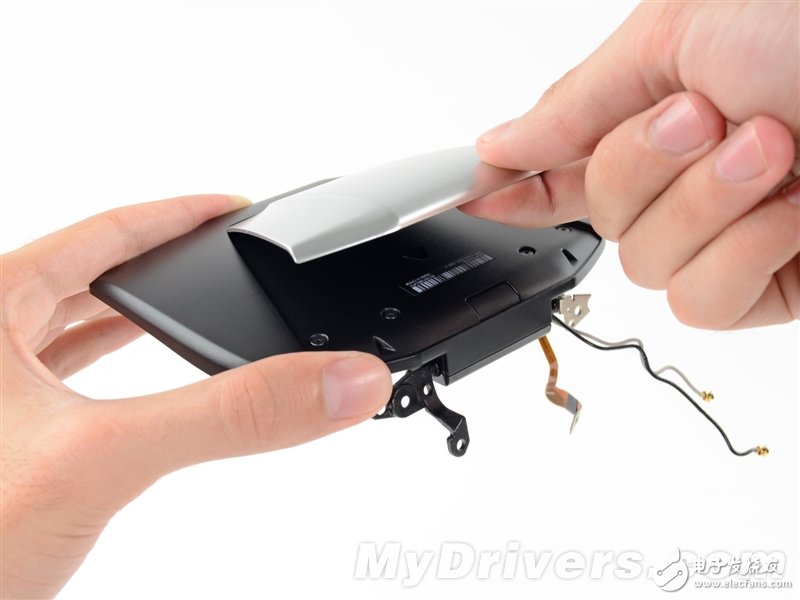

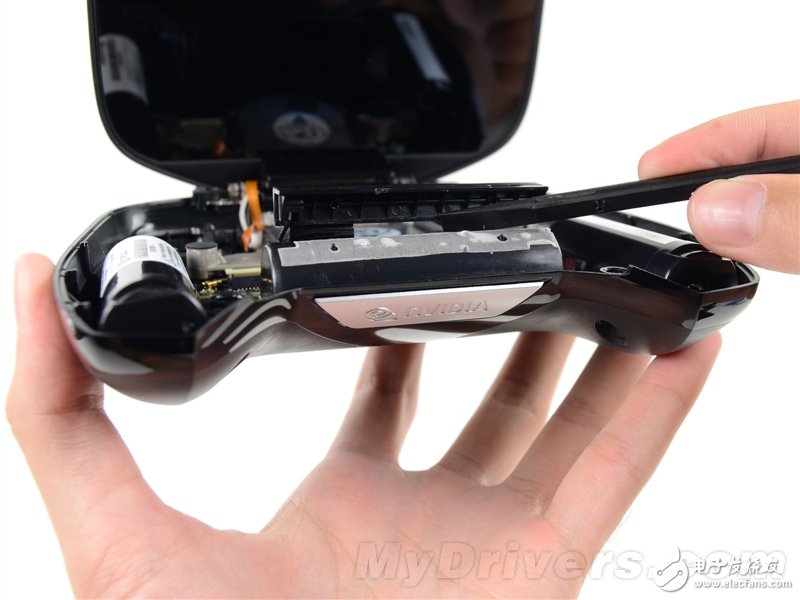

天線隱藏在中間框架之下,需要撬開。

NVIDIA SHIELD掌機完全拆解:風扇亮了

SHIELD的續航能力很不賴,得感謝這三節三洋電池芯。3.7V,7350毫安,鋰離子型。

NVIDIA SHIELD掌機完全拆解:風扇亮了

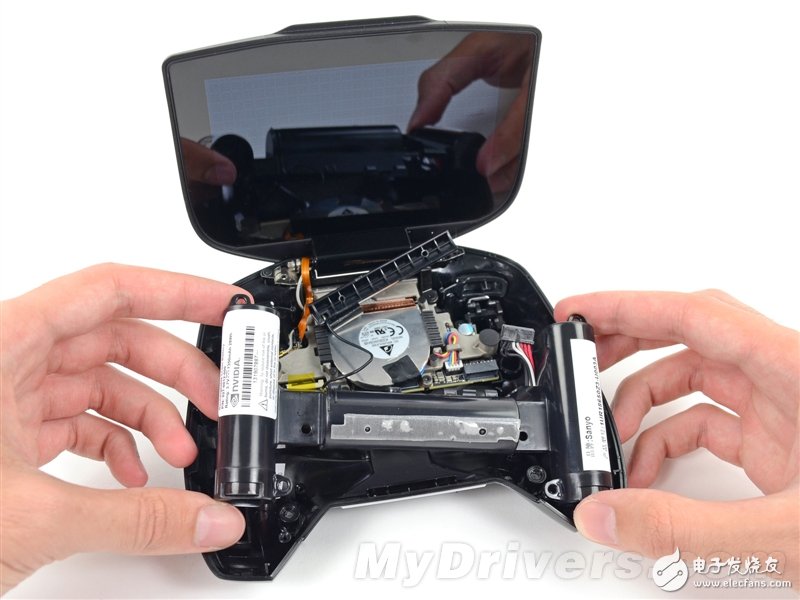

電池固定在塑料外殼中。這種一橫兩縱的布局很少見吧?是不是想起了《星球大戰》里的戰機……

NVIDIA SHIELD掌機完全拆解:風扇亮了

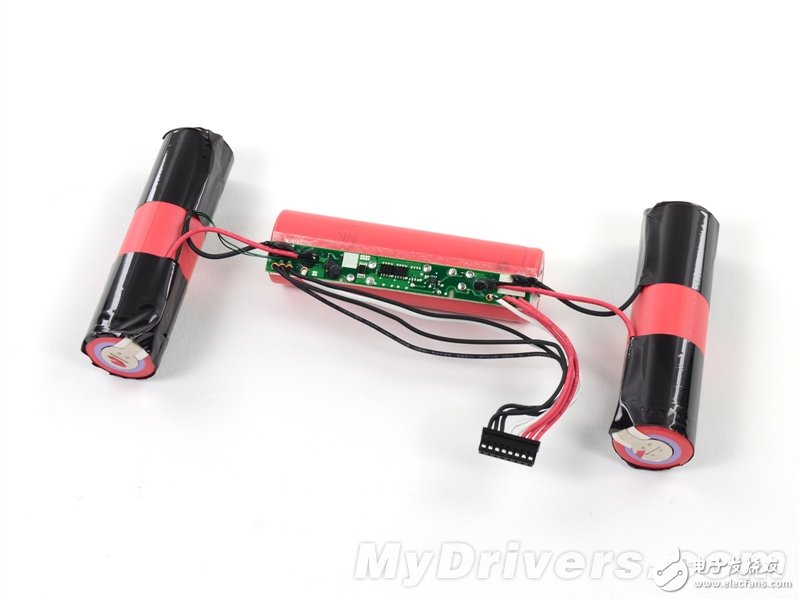

中間的電池芯上捆綁著一個小電路板,可能是充電控制用的。

NVIDIA SHIELD掌機完全拆解:風扇亮了

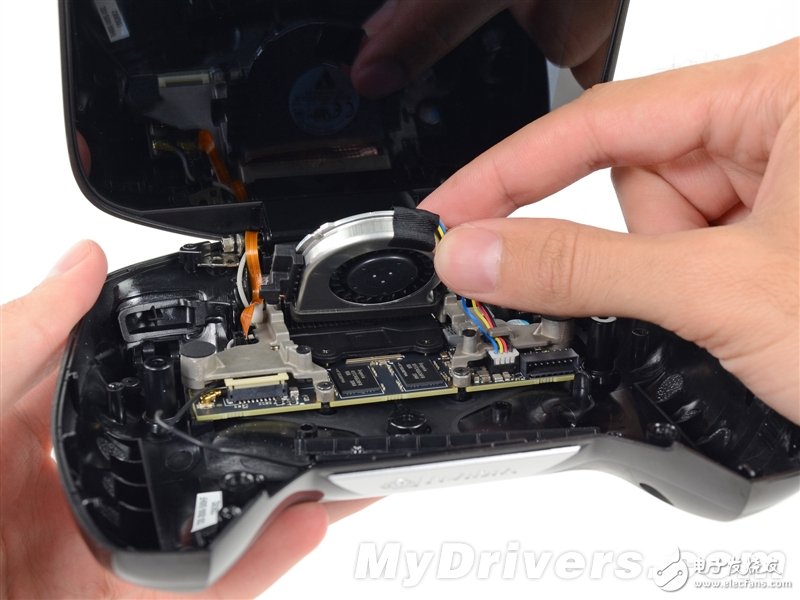

這大概是SHIELD最具爭議的地方了。在最初宣布的時候,NVIDIA播放的一段視頻里能看到巨大的鋁質散熱片,并沒有風扇,想來最早的確是打算被動散熱的,但后來發現鎮不住,不得不使用風扇。

NVIDIA SHIELD掌機完全拆解:風扇亮了

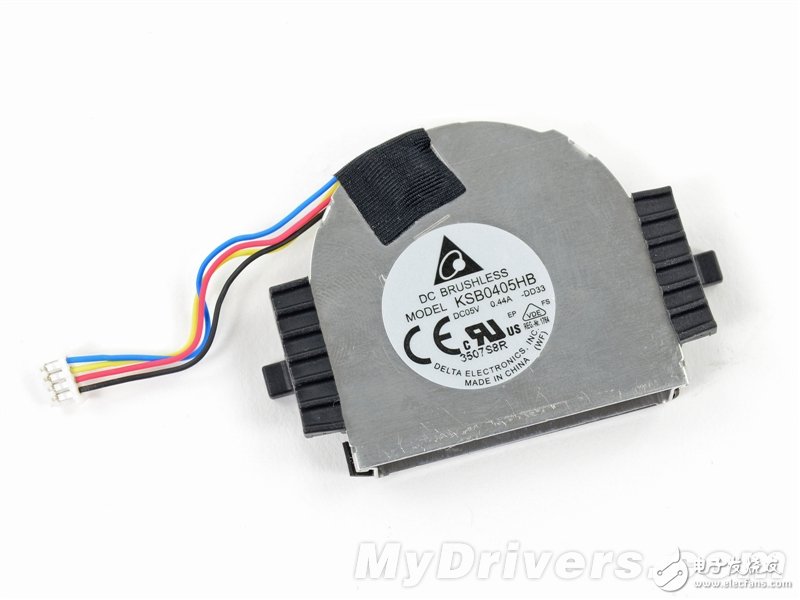

來自臺達電子工業公司(Delta Electronics, Inc.),沒有具體參數,但是實際使用中是完全感覺不到噪音的,具體轉速不知道但肯定非常低。Tegra 4就算發熱量再大,畢竟也只是個移動處理器

NVIDIA SHIELD掌機完全拆解:風扇亮了

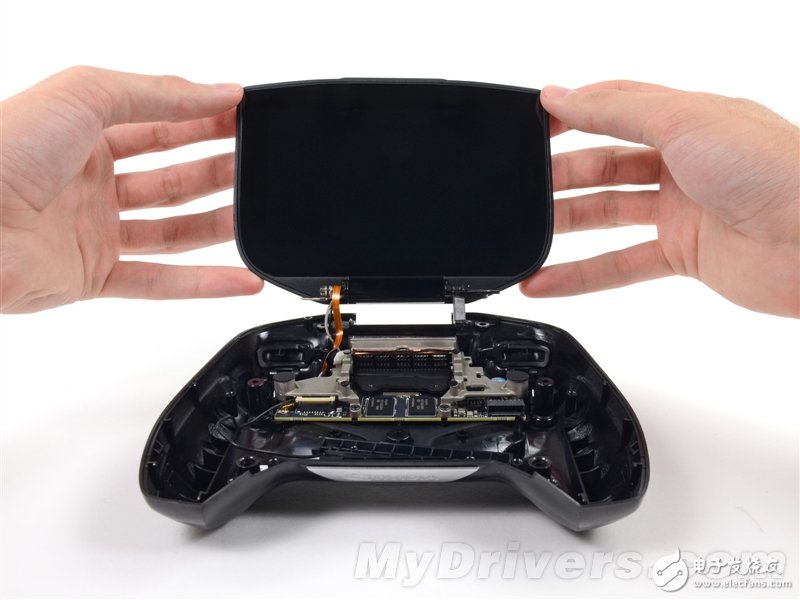

該把顯示屏部分拆掉了,但遇到了麻煩。顯示排線和天線數據線都壓在中間框架下邊,擋住了接口。

NVIDIA SHIELD掌機完全拆解:風扇亮了

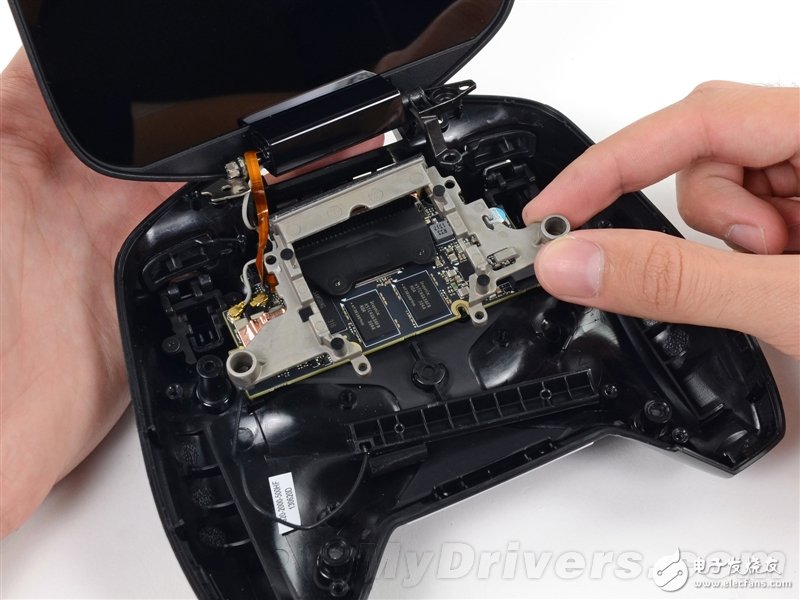

不得不擰掉所有螺絲,把中間框架拿掉。

NVIDIA SHIELD掌機完全拆解:風扇亮了

這樣才能卸下排線。

NVIDIA SHIELD掌機完全拆解:風扇亮了

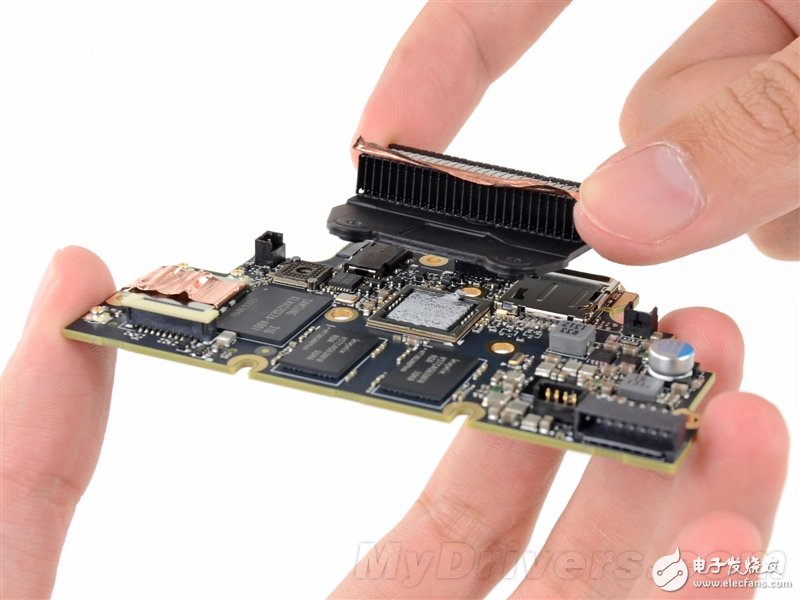

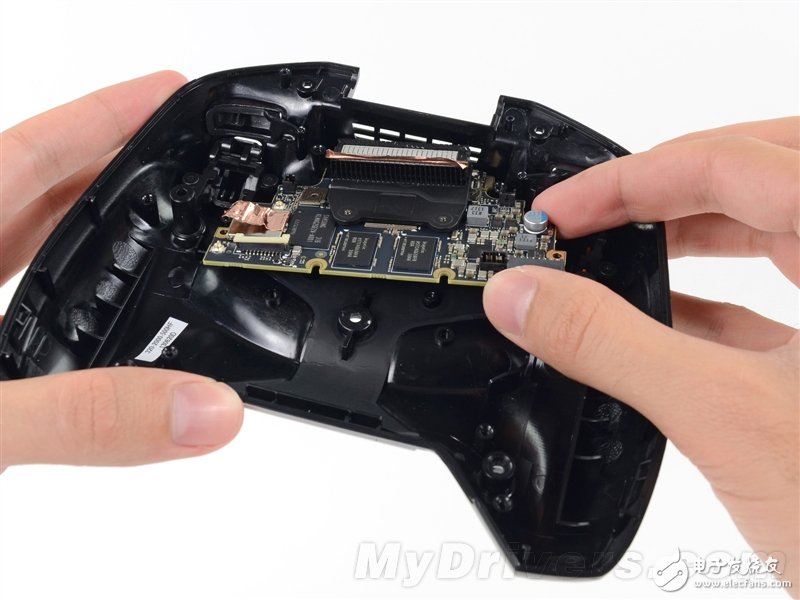

現在,主板和散熱塊可以出來了。

NVIDIA SHIELD掌機完全拆解:風扇亮了

Tegra 4處理器馬上就要和大家見面了。

空蕩蕩的底殼。呃,是不是想起了蝙蝠俠的面具……

NVIDIA SHIELD掌機完全拆解:風扇亮了

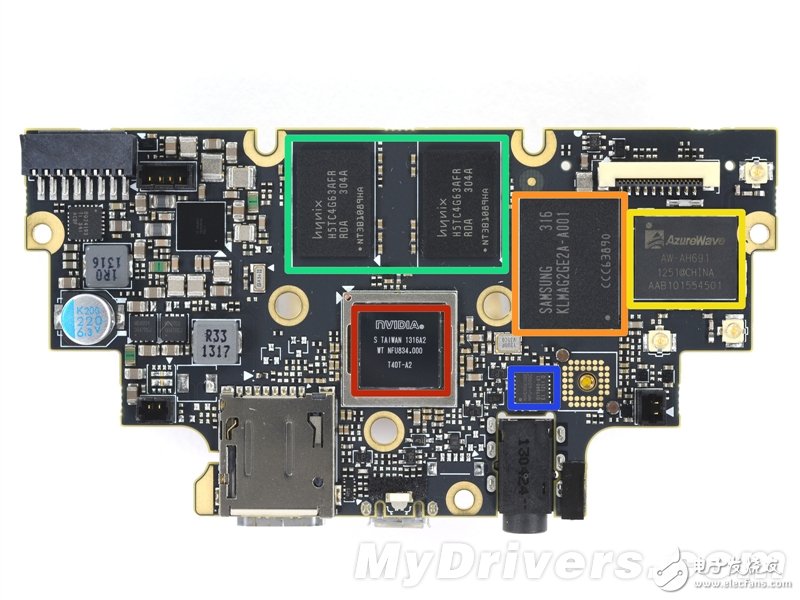

主板正面:中間紅色是Tegra 4四核處理器,上方綠色是兩顆海力士H5TC4G63AFR 512MB DDR3內存,右側橙色是三星KLMAG2GE2A 16GB eMMC閃存存儲,最右黃色是AzureWave AW-AH691無線模塊,右下藍色是InvenSense MPU-6050六軸陀螺儀加速計

NVIDIA SHIELD掌機完全拆解:風扇亮了

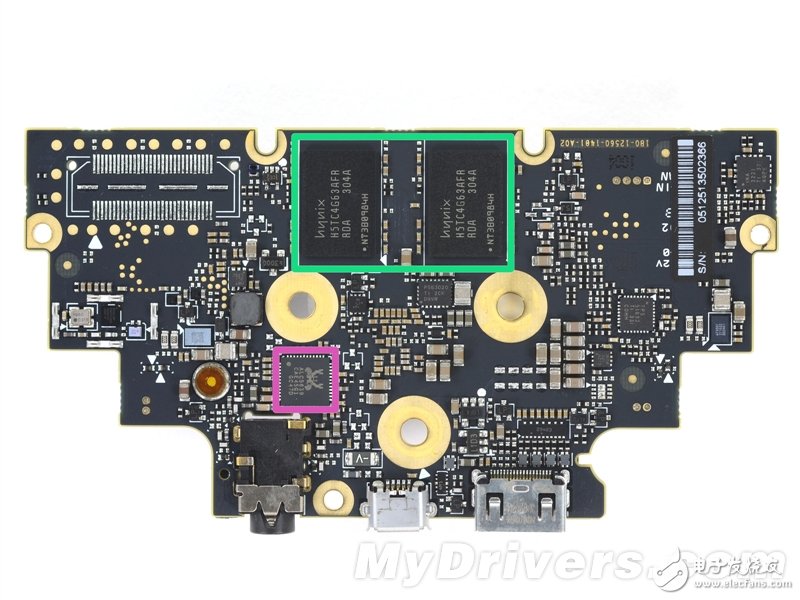

背面比較簡單,另外兩顆內存顆粒(總容量2GB),Realtek ALC5639音頻控制器

NVIDIA SHIELD掌機完全拆解:風扇亮了

頂蓋。這可以說是SHIELD的SHIELD。

自帶的是銀色款,通過磁力扣在機身上。

屏幕很難拆,花了十分鐘才成功。

可以看到一些天線和排線、一小塊IC電路,還有一些潦草的無法辨認的字跡。

所有零部件大合集。

維修指數6,屬于中檔水平。

最后點評:

- 外殼做工堅固,經得起一般折騰。

- 模塊化設計,小部件基本都可以單獨更換,維修成本低。

- 這是一種全新的產品類型,各方面設計都有很大的改進空間,當前的內部結構也稍微復雜了一些。

- 鉸鏈很堅固,但是因為有強力黏合劑,屏幕維修和更換難度比較大,拆卸就很難。

- 電池不容易取出,很費勁。
