在現代測試與測量領域，示波器和數據采集系統（DAQ）是兩種常用的設備，它們?cè)诓蓸勇屎臀簧钌系脑O(shè)計存在顯著差異。這些差異不僅是設備性能的體現，更是由數據處理能力、功耗管理以及應用場景等多個技術因素決定的。本文將深入探討示波器和數據采集系統在位深和采樣率上的區別，并分析這些區別背后的技術原因。

數據采集系統（DAQ）主要用于長時間、多通道的數據采集和分析，特別適合需要持續監控和記錄的應用場景。工業過程控制、環境監測和科學研究是數據采集系統的典型應用領域。由于這些應用中的信號變化通常較慢，但對信號的精確性要求很高。因此數據采集系統對采樣率的要求相對較低，而對位深的要求較高。高位深的模數轉換器（ADC）能夠?qū)⑿盘?hào)精確地量化，捕捉微小的信號變化，從而滿足高精度測量的需求。

示波器的設計目標則是捕捉和分析高頻信號及瞬態事件。它們主要應用于需要極高采樣率的短時間信號捕捉，例如電子電路調試、脈沖信號檢測和瞬時事件分析。因此示波器采樣率非常高，以確保能夠準確捕捉到快速變化的信號。相對來說，示波器對采樣精度的要求較小，通常選擇較低的位深（例如8位或12位）。

不同的應用場景直接影響設備的采樣率和位深選擇。但是這種選擇不僅依賴于應用場景的需求，還受到設備內部設計和技術實現的制約。設備的采樣率和位深不僅要滿足實際操作中的需求，還必須在硬件設計和性能限制之間找到平衡。

圖1具備多通道的數采板卡

在數據采集系統中，通常每塊板卡都有多個通道，且每個通道都配備獨立的高位深模數轉換器。由于多通道的配置加上高位深的需求，整個系統的功耗和發熱量本身就較大。為了避免功耗過高或熱量過載，數據采集系統通常需要在采樣率上進行適當限制，以保證系統的整體穩定性和效率。這種設計權衡確保了系統能夠同時處理高精度數據，而不會因功耗和熱管理問題導致系統性能下降。

而示波器則在設計上追求較高的采樣率，以便準確捕捉高速瞬態事件。高采樣率意味著每秒鐘采集的數據點增多，這會導致示波器的功耗增大。為了在不犧牲實時處理能力的前提下控制功耗，示波器通常選擇較低的位深。較低的位深有效減少了每次采樣的數據量，從而降低了功耗和熱管理壓力。確保示波器在高效運行的同時，能夠滿足高速數據捕捉的需求。

位深和采樣率與功耗和熱管理密切相關，因此示波器和數據采集系統在設計上通過限制位深和采樣率來平衡性能和能耗，然而，位深和采樣率的選擇還受到設備數據處理能力和存儲能力的影響。

長時間采集和高位深設計會顯著增加數據采集系統的數據處理負擔，因?yàn)橄到y(tǒng)需要持續處理大量的高精度數據。數據采集系統通常自帶主機或外接電腦，具備強大的數據處理能力，能夠應對長時間、高精度信號采集帶來的挑戰。確保系統在面對大量數據時仍能保持穩定的性能，保證系統的高效運行。示波器的設計則強調對高速信號的實時捕捉，在長時間監測和大規模數據分析方面存在一定限制。因?yàn)槭静ㄆ鞯?a target="_blank">處理器通常內置在設備中，處理能力相對較弱。為了減輕設備在高速數據處理中的負擔，示波器通常采用較低的位深，這有助于降低處理數據的壓力，同時確保系統能夠高效處理高速采樣的數據。

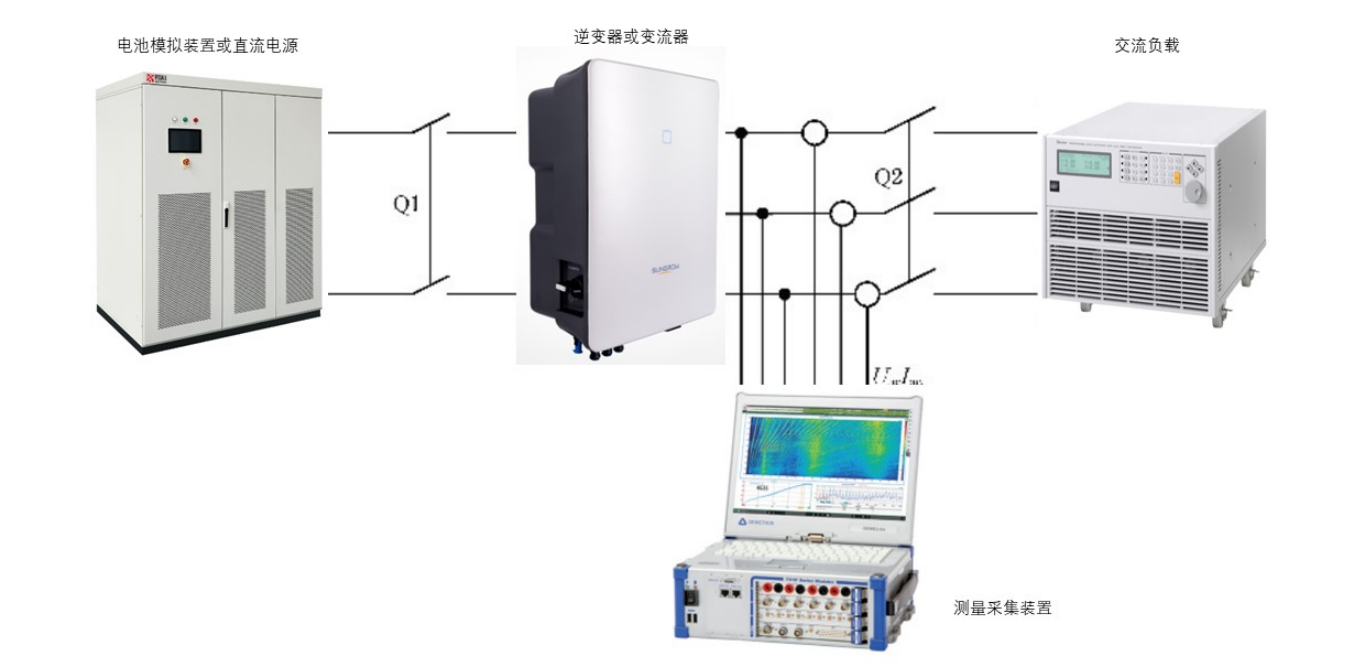

圖?2數據采集系統配合電腦使用

信號采集過程中產生的大量數據，不僅對設備的數據處理能力帶來壓力，同時也對設備的數據存儲能力提出了更高的要求。數據量與采樣率、位深和采集時間成正比：采樣率越高、位深越大、采集時間越長，生成的數據量也就越多。

數據采集系統由于需要進行長時間的數據采集和高精度（高位深）測量，會產生大量數據，從而帶來巨大的存儲壓力。即使系統配備了硬盤或存儲卡，面對如此龐大的數據量，存儲壓力依然很大。如果此時進一步提高采樣率，系統將難以承受龐大的數據存儲負擔。因此，數據采集系統通常需要在存儲能力的限制下適當降低采樣率，從而減輕數據存儲的壓力。相比之下，由于示波器主要用于短時間的信號采集，且位深較低，因此示波器可以在高采樣率的情況下依然保持較小的存儲壓力，不需要過大的存儲空間。示波器的內置存儲通常足以緩存短時間內的數據，無需外接大容量的存儲設備。

示波器和數據采集系統在設計上各有側重。示波器通過高采樣率實現對短時高速信號的精確捕捉，適用于瞬態事件的分析；而數據采集系統通過高位深和多通道配置，能夠同時采集多個信號源的數據，適合長時間多信號的精確測量與監控。采樣率和位深的技術權衡，結合應用場景、數據處理能力和存儲要求，將直接影響測試結果的精確性與系統的整體性能。

圖?3數采系統長時間多通道電流檢測

度緯科技始終致力于在數據采集領域中實現創新、獨特和可靠的產品方案。我們深知，這些要素是企業在市場競爭中立足的基石。正因?yàn)槿绱耍覀儗?chuàng)新的靈感來源于客戶的真實應用需求，而非僅僅為了展示華而不實的產品特性。通過不斷優化和提升數據采集方案，度緯科技助力合作伙伴邁向高效精準的未來。歡迎選擇度緯科技，共同開啟數據采集的新篇章。
