概述
HMC596LP4(E)是一款低成本4x2開關矩陣產品，采用無引腳QFN 4x4 mm表貼封裝，可用于衛星/DBS、LNB和200 MHz至3000 MHz的多路開關。 開關上集成由正電壓控制的4位解碼器。 該開關可用于75 Ω或50 Ω系統。

兩個開關輸出（OP1和OP2）都能獨立選擇四個輸入（HH、HL、VH、VL）中的任意一個，或者同時選擇相同的輸入。 注意，開關是雙向的，并且輸入/輸出功能可以互換。 提供的全部數據均在50 Ω（輸入/輸出）系統中測量。
數據表：*附件：HMC596 CMOS 4x2開關矩陣，采用SMT封裝技術手冊.pdf

應用

• DBS LNB與多路開關
• 電纜調制解調器/有線電視
• 蜂窩系統

特性

• 高電平隔離/低插入損耗
• 集成式CMOS
  兼容4位解碼器
• 單正電源： Vdd= +5V
• QFN無引腳SMT封裝，16 mm2
• 使用雙IC的4x4開關矩陣

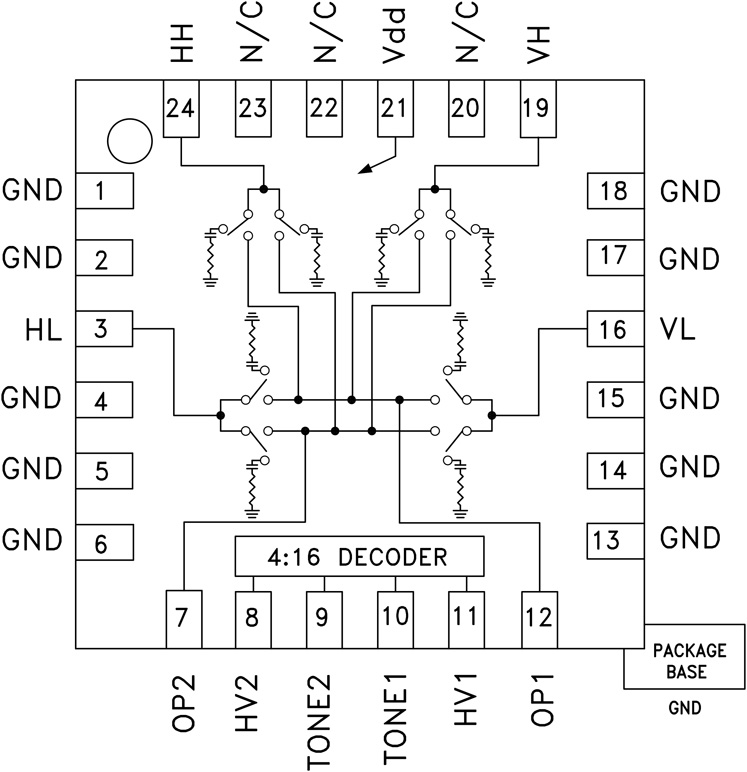

框圖

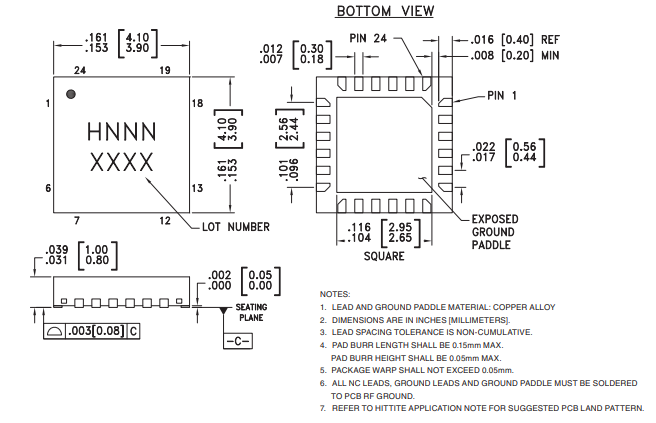

外形圖

用于4x4開關矩陣的開關應用電路

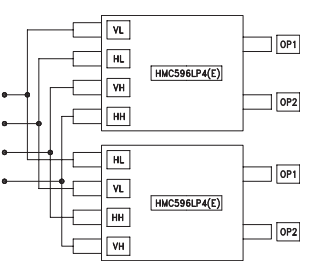

通過將兩個開關的4個輸入直接連接在一起，HMC596LP4(E)開關可以作為4x4開關工作。第一個開關的VL、VH、HL和HH輸入應連接到第二個開關，如圖所示。通過反轉其中一個HMC596LP4(E)開關的HV1和HV2邏輯控制信號，可以實現鏡像開關性能。
兩個并聯開關的輸入負載阻抗應為31.25歐姆。每個輸出的輸出負載阻抗應為75歐姆。交換機輸入之間的互連RF線路應為RF走線，特征阻抗為62.5歐姆。這將允許開關在所有可能的開關狀態下保持匹配。

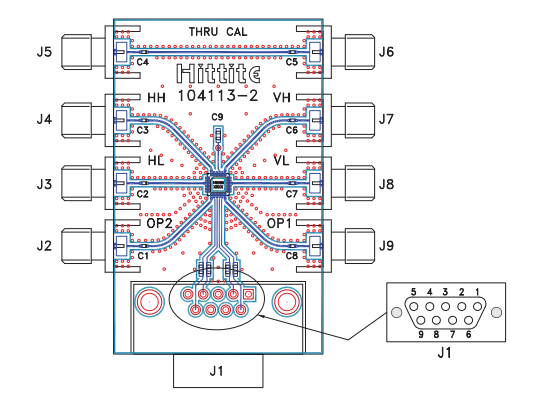

評估PCB
