概述
ADMFM2000 是一款雙通道微波下變頻器，輸入 RF 和本地振蕩器 (LO) 頻率范圍為 5 GHz 至 32 GHz，輸出中頻（IF）頻率范圍為 0.5 GHz 至 8 GHz。還可以繞過下變頻混頻器，從而直接訪問 0.5 至 8 GHz IF 路徑。公共 LO 輸入信號被分離以供給兩個獨立的緩沖放大器，從而驅動每個通道中的混頻器。每個下變頻路徑由一個低噪聲放大器（LNA）、一個混頻器、一個 IF 濾波器、一個數字步進衰減器（DSA）和一個 IF 放大器組成。

ADMFM2000 采用表面貼裝和裸片元件組合制造而成，具有精確的增益調整功能和低失真性能。ADMFM2000 采用緊湊、屏蔽的 20.00 mm × 14.00 mm、179 球芯片級封裝球柵陣列（CSP_BGA），工作溫度范圍為 ?40°C 至 +85°C。
數據表：*附件：ADMFM2000雙通道、0.5GHz至32GHz微波下變頻器技術手冊.pdf

應用

• 相控陣?yán)走_(dá)接收器
• 衛星通信接收器 v 電子戰
• 電子測試測量設備
• 自動測試設備

特性

• 雙通道 0.5 GHz 至 32 GHz 接收器
• 集成式 LNA
• 集成下變頻混頻器
• 混合器旁路集成開關
• 集成式 IF LPF：8 GHz 帶寬
• 集成式 DSA
• DSA 范圍：31 dB，步長為 1 dB
• 單個公共 LO 輸入
• 匹配 50 Ω 的輸入輸出
• 20.00 mm × 14.00 mm、179 球 CSP_BGA

框圖

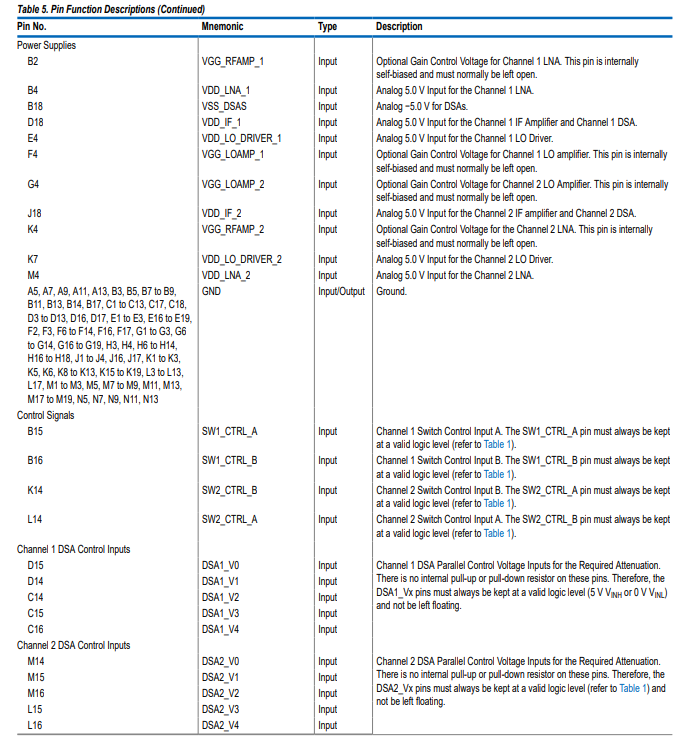

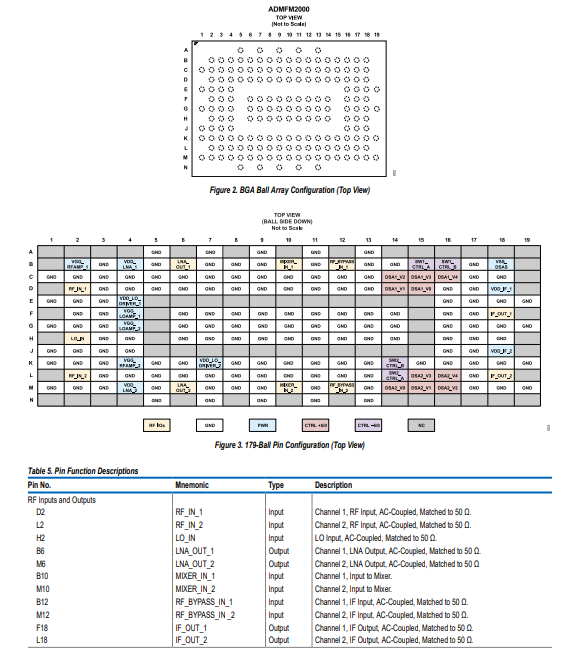

引腳配置和功能描述

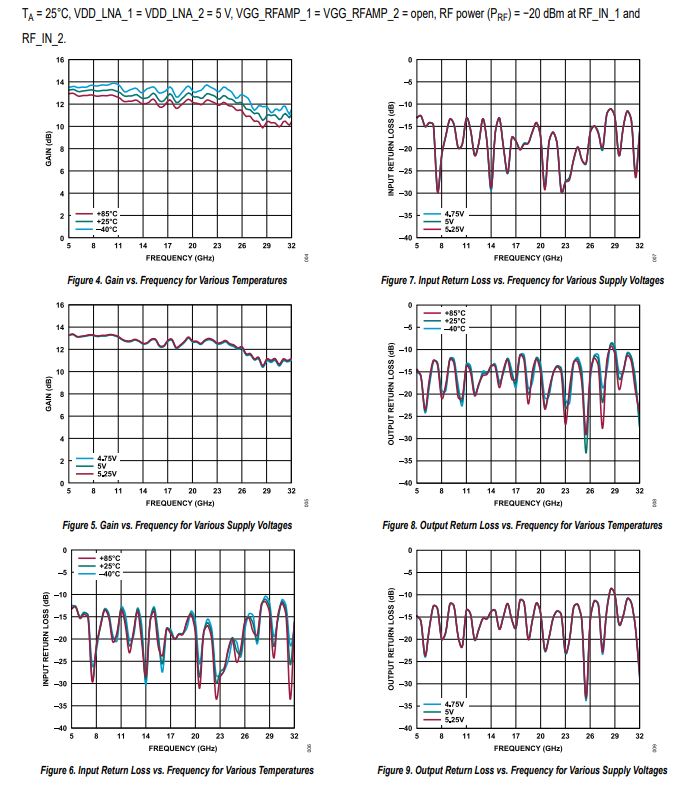

典型性能特征

操作理論
ADMFM2000是一款雙通道微波下變頻器。每個下變頻路徑由LNA、混頻器、濾波器、DSA、中頻放大器和驅動兩個混頻器的單個LO輸入組成。

ADMFM2000的每個通道都具有寬帶LNA，工作頻率范圍為5 GHz至32 GHz。lna采用所需的5 V單電源進行自偏置。輸入和輸出內部匹配50ω，并具有內部DC隔直電容。利用與每個通道對應的GG RFAMP 1和VGG RFAMP 2引腳，每個LNA還具有增益控制功能。這些引腳內部自偏置，通常必須保持開路。
一個普通LO輸入在7 GHz至30 GHz范圍內工作，并被分離以饋入各通道的獨立緩沖放大器。這些放大器驅動每個通道中獨立的混頻器。緩沖放大器還利用VGG_ LOAMP_1和GG_LOAMP_2引腳進行增益控制，每個通道一個。VGG _ LOAMP _ x引腳內部自偏置，通常必須保持開路。LO輸入引腳的典型LO驅動電平為6 dBm。

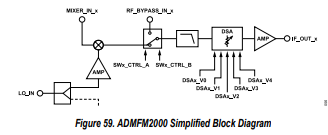

ADMFM2000的每個通道都有一個寬帶SPDT RF開關，可以用來旁路混頻器。SPDTs要求控制引腳上有負控制電壓(SW _ CHx _ CTRL _和SW CHx CTRL B，× = 1或2)。根據施加于這些控制引腳的邏輯電平，IF路徑要么連接到混頻器，要么連接到RF_BYPASS_IN引腳(見圖59和表7)。通道2工作模式所需的邏輯電平與通道1所需的邏輯電平相同。
