在制藥行業，自動化設備的互聯互通是提高生產效率和產品質量的關鍵。Wen-lian-ji-shu的CCLinkIE轉EtherCAT網關，作為國產替代方案，正在逐步取代傳統進口設備，推動行業智能化進程。

通過該網關，三菱PLC與伺服電機之間的通信變得更加高效、穩定。CCLinkIE協議的高帶寬特性，結合EtherCAT的實時性，確保了數據傳輸?shù)目焖夙憫?yīng)，滿足制藥生產對精確控制和實時監測的要求。這一技術的應用，不僅降低了企業對國外品牌的依賴，還有效減少了采購成本和維護難度。

在實際應用中，CCLinkIE轉EtherCAT網關實現了多種設備的無縫連接，使得生產線的各個環節能夠?qū)崟r(shí)共享信息，提升了整體生產效率。尤其是在復雜的制藥流程中，實時數據反饋和設備狀態監控顯得尤為重要。通過國產替代，企業不僅能夠享受到技術創新帶來的紅利，還能在政策支持下，增強自主研發能力。

總之，穩聯技術的CCLinkIE轉EtherCAT網關為制藥行業提供了一個可靠的國產替代選擇，助力企業在全球競爭中提升核心競爭力，推動行業的智能化和現代化進程。

以下是模塊參數設置步驟--CC-Link IE Filed網絡組態****創建工程

雙擊MELSEC GX Works3打開軟件，在左上角工具欄選擇“創建新項目”，彈出 “新建”界面，選擇使用控制器的系列以及機型，然后選擇程序邏輯語言，點擊“確定”按鈕創建項目，項目創建完成之后，界面跳轉到POU程序編程界面；

CC-Link從站設備組態

在軟件界面左側列表中，依次選擇展開<參數>、、<模塊參數>，出現<以太網端口>選項；

雙擊“以太網端口”，彈出配置界面；

在“設置項目”窗口>“自節點設置”區域，進行CCLink主站IP地址參數設定，將我們需要配置IP地址進行寫入，如圖所示：

在<設置項目>窗口-->“CC-Link IEF Basic”區域，進行CCLink從站參數設定，如圖所示：

在“CC-Link IEF Basic使用有無”行，修改“不使用”->“使用”，如圖所示：

在“網絡配置設置”行，雙擊“詳細設置”，彈出“CC-Link IEF Basic配置”界面彈窗，如圖所示：

在右側<模塊一覽>列表，點擊展開列表，將列表中展示設備拖動添加至左側配置區域，如下圖所示：

拖動配置區域界面滾動條，顯示的IP地址配置信息，修改IP地址為需要設定地址<192.168.0.13>，如圖所示：

修改完成IP地址之后，點擊<反映設置并關閉>選項，彈窗出現確認窗口，單擊<是>按鈕，關閉界面，返回軟件配置界面，如圖所示：

在<刷新設置>行，雙擊<詳細設置>，彈出<數據傳送映射>界面，如圖所示：

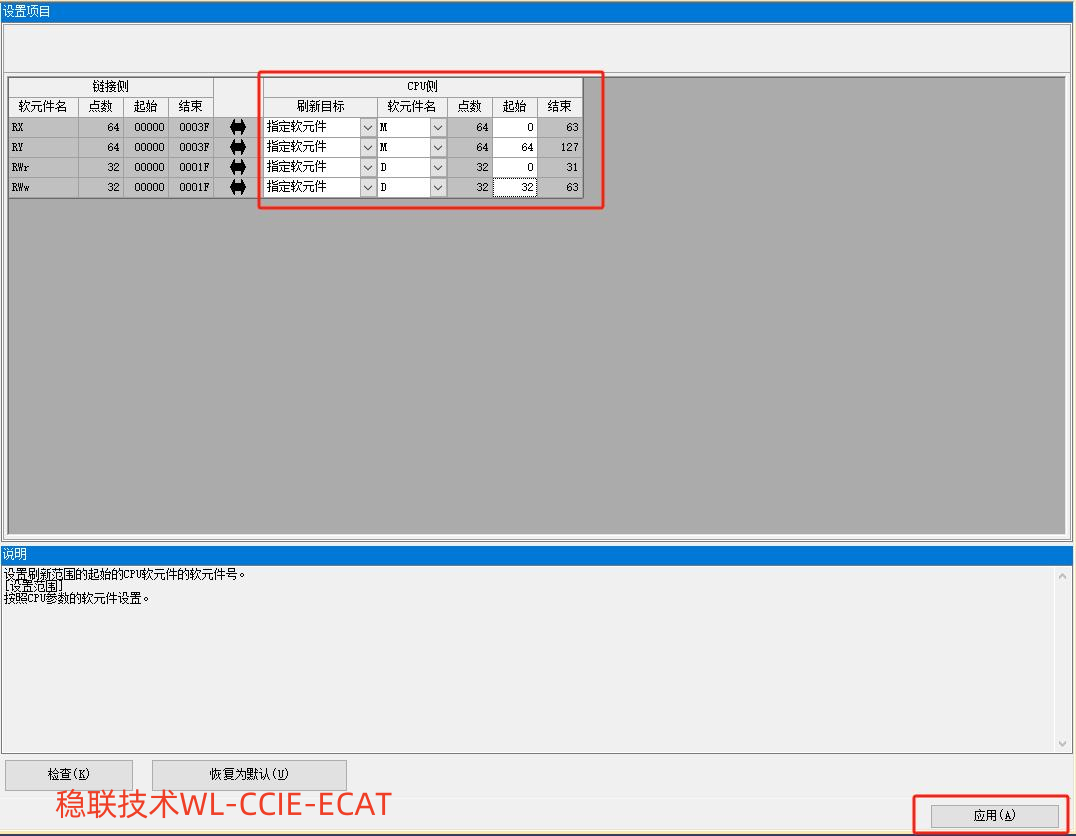

修改CPU側<刷新目標>列為<指定軟元件>項目，在與行，修改<軟元件名>為，<起始>點分別為<0>、<64>；在與行，修改<軟元件名>為，<起始>點分別為<0>、<32>；設定完成之后，點擊右下角<應用>按鈕保存設置，如圖所示：

保存完畢之后，在軟件<菜單欄>選擇<在線-->當前連接目標...>，彈出<簡易連接目標設置 Connection>窗口，勾選<直接連接設置>、<以太網>選項，在<適配器>項目行中選擇對應連接PC與PLC之間的網卡，點擊<通信測試>按鈕，彈出窗口顯示<已成功與FX5UCPU連接。>信息，則點擊<確定>按鈕關閉信息彈窗，返回到<簡易連接目標設置 Connection>窗口，點擊<確定>按鈕關閉窗口，如圖所示：

與PLC建立連接之后，在軟件<工具欄>點擊選擇<寫入至可編程邏輯控制器>按鈕，彈出<在線數據操作>窗口，如圖所示：

在<在線數據操作>窗口中，選擇<寫入-->全選-->執行>操作，彈出提示確認窗口，選擇<是>按鈕，如圖所示：

在彈出確認覆蓋窗口中選擇<全部是>按鈕，工程配置開始下載，下載完成之后，彈出提示<切換PLC至RUN狀態>窗口，選擇<是>關閉窗口，如圖所示：
