HMC-C073寬帶VCO，帶有緩沖放大器模塊技術手冊
概述
HMC-C073是一款高性能VCO，在 38.4至43.2 GHz頻段內工作。 內部輸出緩沖提供+13 dBm的輸出功率，還提供出色的頻率牽引性能。 該器件在100 kHz偏置時提供-98 dBc/Hz的低相位噪聲，還提供37 fs的超低抖動（經過計算）。 Vtune端口接受+2至+13V的模擬調諧電壓。 這款功能魯棒的VCO采用很小的密封模塊封裝，模塊尺寸為0.7" x 0.99" x 0.23"。 該模塊帶有2.4mm連接器，可以用GPO連接器代替。
數據表：*附件：HMC-C073寬帶VCO，帶有緩沖放大器模塊技術手冊.pdf
應用
- OC-768光纖系統
- 測試和測量設備
- 實驗室儀表
- 工業/醫療設備
- 毫米波子系統
特性
- 寬帶調諧頻率： 38.4 - 43.2 GHz
- 高輸出功率： +13 dBm
- 高輸出電壓： 3.5V pp
- 低相位噪聲： -98 dBc/Hz（100 kHz偏移）
- 低抖動： 37 fs
- 單正電源： +5V (350mA)
- 工作溫度： -55℃至+85℃
- 超小型密封模塊
- 可現場更換的2.4mm連接器
框圖

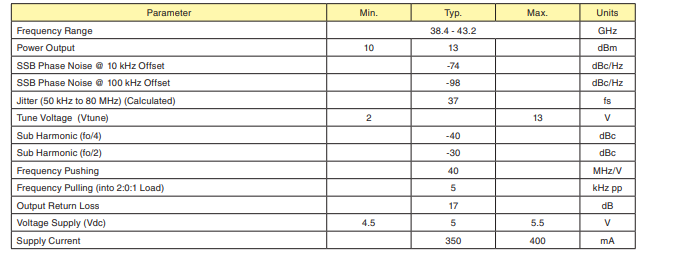

電氣規格

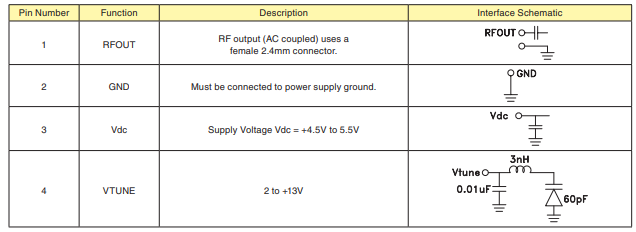

引腳描述

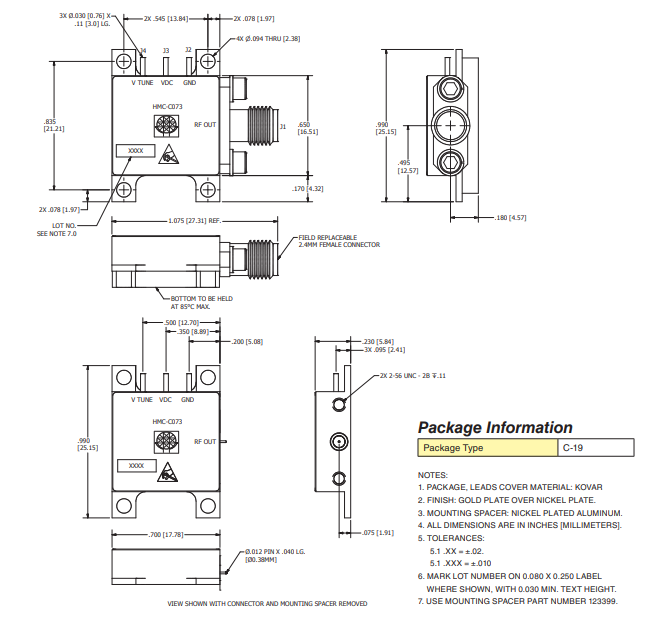

外形圖
