TLV803E、TLV809E 和 TLV810E 是 TLV803、TLV853、TLV809、LM809、TPS3809 和 TLV810 的增強型替代產品。TLV80xE 和 TLV81xE 提供低靜態電流 I Q 、更高的精度、更寬的溫度范圍和更低的上電復位 （V POR的 ） 以提高系統可靠性。

TLV80xE 和 TLV81xE 系列是低 I Q （典型值為 250 nA，最大 1 μA），電壓監控電路（復位 IC），用于監控 VDD 電壓電平。當電源電壓 VDD 降至工廠編程的下降閾值電壓 V 以下時，這些器件會啟動復位信號 它– .復位輸出在固定復位時間延遲 t 內保持低電平D在 VDD 電壓上升到上升電壓閾值 （V IT+ ），這相當于下降的閾值電壓 （V 它- ） 加上磁滯 （V HYS 公司 ).
*附件：tlv810e.pdf

這些器件具有集成的抗干擾功能，可忽略 VDD 引腳上的快速瞬變。低 IQ高精度（典型值為 ±0.5%）使這些電壓監控器非常適合用于低功耗和便攜式應用。TLV80xE 和 TLV81xE 器件的指定特性為低至 V 的電源電壓提供定義的輸出邏輯狀態 POR的 = 0.7 V。TLV80xE 和 TLV81xE 器件采用行業標準的 3 引腳 SOT23 （DBZ） 和 SC70 （DCK） 封裝以及非常緊湊的 X2SON （DPW） 封裝。

特性

• 確保 VDD 的 RESET/RESET = 0.7 V 至 6 V
• 固定時間延遲：40 μs、10 ms、50 ms、100 ms、200 ms、400 ms
• 電源電流 （IDD）：250 nA（典型值）
  • 1 μA（VDD = 3.3 V 時最大值）
• 輸出拓撲：
  • TLV809E：推挽式、低電平有效
  • TLV803E：漏極開路、低電平有效
  • TLV810E：推挽式、高電平有效
• 欠壓檢測：
  • 高精度：±0.5%（典型值）
  • （V 它– ）： 1.7 V、1.8 V、1.9 V、2.25V、2.4 V、2.64 V、2.93 V、3.08 V、3.3V、4.2V、4.38 V、4.55V、4.63 V
• 包：
  • SOT23-3 （DBZ） （引腳 1 = GND）
  • SOT23-3 （DBZ） （引腳 1 = RESET/RESET）
  • SOT23-3 （DBZ）（帶引腳 3 = GND）
  • SC-70 掀背/兩廂車 （DCK）
  • X2SON-5 （DPW）
• 溫度范圍：–40°C 至 +125°C
• 與 MAX803/809/810、APX803/809/810 引腳對引腳兼容

參數

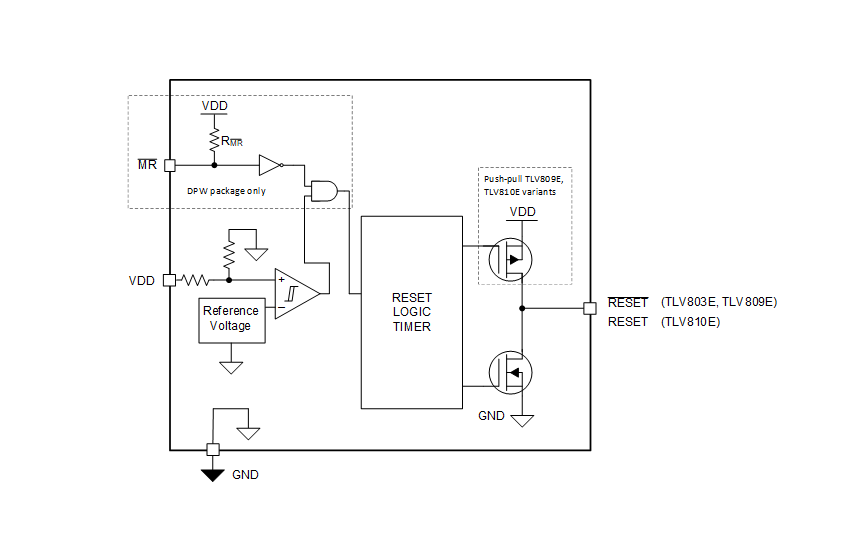

方框圖

1. 產品概述

TLV810E是一款低功耗、小尺寸的電壓監控器（復位IC），適用于各種需要電壓監控的應用場景，如電力計量、工廠自動化、便攜式電池供電設備、電視機頂盒、建筑自動化以及筆記本電腦和服務器等。

2. 主要特性

• ?工作電壓范圍?：0.7V至6V。
• ?固定時間延遲?：提供40μs、10ms、50ms、100ms、200ms、400ms等多種固定復位時間延遲選項。
• ?低功耗?：典型供電電流僅為250nA，最大1μA（VDD=3.3V時）。
• ?高精度?：電壓檢測閾值精度高達±0.5%（典型值）。
• ?多種輸出拓撲?：
  • TLV809E：推挽，低電平有效
  • TLV803E：開漏，低電平有效
  • TLV810E：推挽，高電平有效
• ?多種封裝選項?：SOT23-3（DBZ）、SC-70（DCK）、X2SON-5（DPW）
• ?寬溫度范圍?：-40°C至+125°C
• ?引腳兼容?：與MAX803/809/810、APX803/809/810引腳兼容

3. 功能描述

• ?電壓監控?：TLV810E監控VDD電壓，當VDD電壓降至設定的閾值電壓（V IT-）以下時，產生復位信號。
• ?復位延遲?：復位信號在VDD電壓恢復至閾值電壓（V IT+）以上后，保持一段時間（t D）的低電平或高電平，然后釋放。
• ?遲滯?：內置遲滯功能，防止因電壓波動而引起的誤復位。
• ? 手動復位（僅X2SON包裝） ?：通過MR引腳實現手動復位功能，拉低MR引腳電平即可觸發復位。
• ?抗干擾?：具有集成抗干擾功能，忽略VDD引腳上的快速電壓瞬變。

4. 典型應用

• ?電壓軌監控?：用于監控電源軌的電壓，確保電源軌電壓在設定的安全范圍內。
• ?過壓監控?：TLV810E（推挽，高電平有效）可用于過壓監控，當電壓超過設定閾值時，產生高電平復位信號。

5. 封裝與尺寸

• ? SOT23-3（DBZ） ?：2.90mm × 1.30mm
• ? SC-70（DCK） ?：2.00mm × 1.25mm
• ? X2SON-5（DPW） ?：0.8mm × 0.8mm

6. 布局指導

• ?VDD引腳?：確保VDD引腳的連接具有低阻抗，建議在VDD引腳附近放置一個0.1μF至1μF的旁路電容。
• ?RESET/RESET引腳?：對于開漏輸出（TLV803E），需要在RESET引腳上連接一個上拉電阻。
• ? MR引腳（僅X2SON包裝） ?：如果未使用手動復位功能，MR引腳可以懸空或連接至VDD。
