CAT810 電壓監控器 推挽式 高電平有效
數據：
數據表：3針微處理器電源監控器
CAT810是一款μP監控電路，可監控數字系統中的電源。在工業溫度范圍內工作的應用中，CAT810可直接替代MAX810。
該器件產生復位信號，當電源電壓低于預設閾值且至少為140時，該信號有效。電源電平升至該電平以上后的ms。安森美半導體使用的基礎浮動?xùn)艠O技術AE2?可以提供任何自定義復位閾值。提供七種工業標準閾值電平，以支持+5.0 V，+ 3.3 V，+ 3.0 V和+2.5 V系統。
CAT810具有推挽RESET輸出（高電平有效）。
電源上的快速瞬變被忽略，輸出保證在Vcc電平低至1.0 V時處于正確狀態。

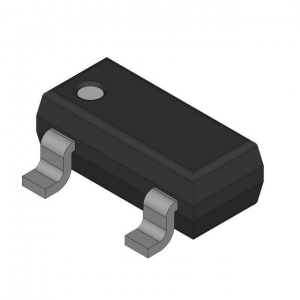

CAT810采用緊湊型3引腳SOT-23和SC70包。
| 特性 |
- 精確監測
+ 5.0V（-5％， - 10％， - 20％），
+3.3 V（-5％， - 10％），
+ 3.0V（-10％）和
+ 2.5V（ - 5％）電源 |
- 提供三種輸出配置：
- CAT810：推挽式高電平有效復位 |
- 在工業溫度范圍內運行的應用中直接替換MAX810
|
| |
| |
| |
| |
- 符合RoHS標準的SOT-23和SC70封裝
|
| 應用 |
- 計算機
- 服務器
- 筆記本電腦
- 電纜調制解調器
- 無線通信
- 嵌入式控制系統
- 白色家電
- 電表
- 智能儀器
- PDA和手持設備
|
電路圖、引腳圖和封裝圖
![]()
