UCC27301A-Q1 是一款堅固耐用的柵極驅動器，設計用于驅動半橋或同步降壓配置中的兩個 N 溝道 MOSFET，絕對最大自舉電壓為 120V。其 3.7A 峰值拉電流和 4.5A 峰值灌電流能力使 UCC27301A-Q1 能夠在米勒平臺過渡期間以最小的開關損耗驅動大功率 MOSFET。開關節點 （HS 引腳） 可以處理負瞬態電壓，從而可以保護高側通道免受寄生電感和雜散電容引起的固有負電壓的影響。
*附件：ucc27301a-q1.pdf

輸入與電源電壓無關，能夠承受 -10V 和 +20V 的絕對最大額定值。低側和高側柵極驅動器在導通和關斷之間匹配 4ns，并分別通過 LI 和 HI 輸入引腳進行控制。但是，每當 LI 和 HI 輸入同時為高電平時，輸入聯鎖邏輯會將兩個驅動器輸出變?yōu)榈碗娖健Ｆ瑑?nèi) 120V 額定電壓自舉二極管，無需添加分立式自舉二極管。高壓閉鎖 （UVLO） 適用于高壓側和低壓側驅動器，可提供對稱的導通和關斷行為，并在驅動電壓低于指定閾值時強制輸出為低電平。

特性

• 在半橋配置中驅動兩個 N 溝道 MOSFET
• 符合 AEC-Q100 標準，適用于汽車應用：
  • 設備溫度等級 1
• –40°C 至 +150°C 結溫范圍
• HB 引腳上的最大電壓為 120V abs
• 3.7A 灌電流、4.5A 拉電流輸出電流
• 8V 至 17V VDD 工作范圍 （最大 20V 絕對值），帶 UVLO
• HS 引腳上的 –（28–VDD）V abs 最大負瞬態容差（<100ns 脈沖）
• –10V 至 +20V 絕對最大輸入引腳容差，與電源電壓范圍無關（TTL 兼容）
• 切換參數：
  • 20ns 典型傳播延遲時間
  • 7.2ns 上升時間，5.5ns 下降時間，1000pF 負載
  • 4ns 典型延遲匹配
• 集成自舉二極管
• 輸入聯鎖
• 禁用時具有低電流消耗（典型值為 3μA）的啟用/禁用功能（僅限 DRC 封裝）

參數

方框圖

一、產品概述

• ?產品名稱?：UCCA-Q
• ?類型?：汽車級V、.A/.A半橋驅動器
• ?應用?：適用于汽車DC/DC轉換器、OBC、兩輪及三輪牽引驅動、電動助力轉向、無線充電、智能玻璃模塊等

二、主要特性

• ?驅動能力?：驅動兩個N溝道MOSFET，半橋配置
• ?電壓范圍?：
  • VDD工作范圍：V至V（絕對最大V）
  • HB引腳絕對最大電壓：V
• ?輸出電流?：.A源電流，.A沉電流
• ?保護功能?：
  • 欠壓鎖定（UVLO）
  • 輸入互鎖功能
  • 使能/禁用功能（低功耗）
• ?開關性能?：
  • 典型傳播延遲：ns
  • 上升時間/下降時間：.ns/.ns（pF負載）
  • 延遲匹配：ns（典型值）

三、電氣特性

• ?絕對最大額定值?：包括VDD、HI/LI輸入電壓、LO/HO輸出電壓、HS電壓等
• ?推薦工作條件?：定義了VDD、VHS、VHB等參數的正常工作范圍
• ?電氣參數?：
  • 供電電流、輸入閾值電壓、UVLO閾值、使能閾值等
  • 輸出高低電平電壓、峰值源/沉電流等

四、功能描述

• ?輸入階段?：
  • TTL兼容輸入，獨立于供電電壓
  • 寬滯回，增強噪聲免疫力
• ?使能功能?：
  • DRC封裝具有使能引腳，可啟用或禁用驅動器
  • 低電流消耗（禁用時典型μA）
• ? 欠壓鎖定（UVLO） ?：
  • 監控VDD和HB電壓，確保足夠供電電壓
  • 內置滯回，防止電壓波動引起的誤動作
• ?輸入互鎖?：
  • 當HI和LI輸入同時為高時，輸出被強制拉低，防止直通
• ?自舉二極管?：
  • 集成V自舉二極管，無需外部元件
• ?輸出階段?：
  • 高低側輸出獨立控制，匹配延遲低
  • 適用于大功率MOSFET的快速開關

五、應用信息

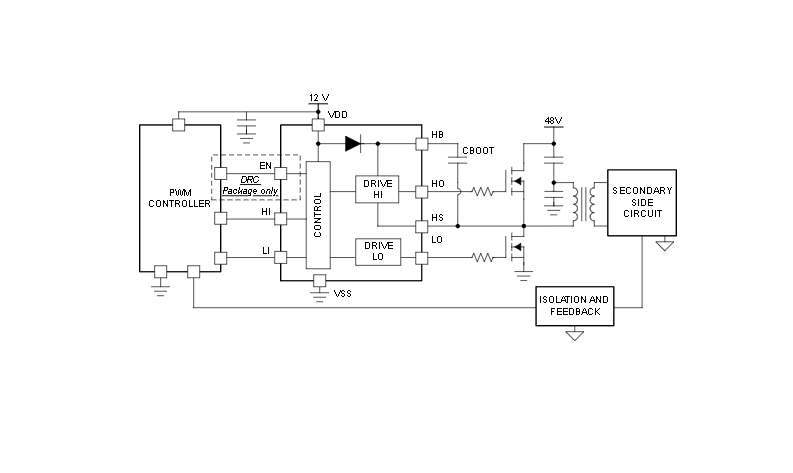

• ?典型應用?：如汽車DC/DC轉換器
• ?設計考慮?：
  • 輸入閾值類型
  • VDD偏置供電電壓
  • 峰值源/沉電流需求
  • 傳播延遲和延遲匹配
  • 功率耗散和熱管理

六、布局與熱管理

• ?布局指南?：
  • 將驅動器靠近MOSFET放置，減少寄生電感
  • 在VDD和GND、HB和HS之間放置旁路電容
  • 使用寬跡線和多個過孔，減少電感
• ?熱管理?：
  • 提供熱墊，連接至大面積熱傳導路徑和GND平面
  • 監控結溫，確保在推薦范圍內工作

七、文檔與支持

• ?支持資源?：包括TI EE支持論壇、相關文檔鏈接、文檔更新通知等
• ?免責聲明?：文檔信息按“原樣”提供，不承擔任何明示或暗示的保證

八、封裝與尺寸

• ?封裝類型?：DDA（PowerPAD SOIC-）和DRC（VSON-）
• ?尺寸?：
  • DDA：.mm × .mm
  • DRC：mm × mm

該文檔詳細描述了UCCA-Q半橋驅動器的技術規格、功能特性、應用指南、布局與熱管理要求，以及相關的支持資源和封裝信息。
