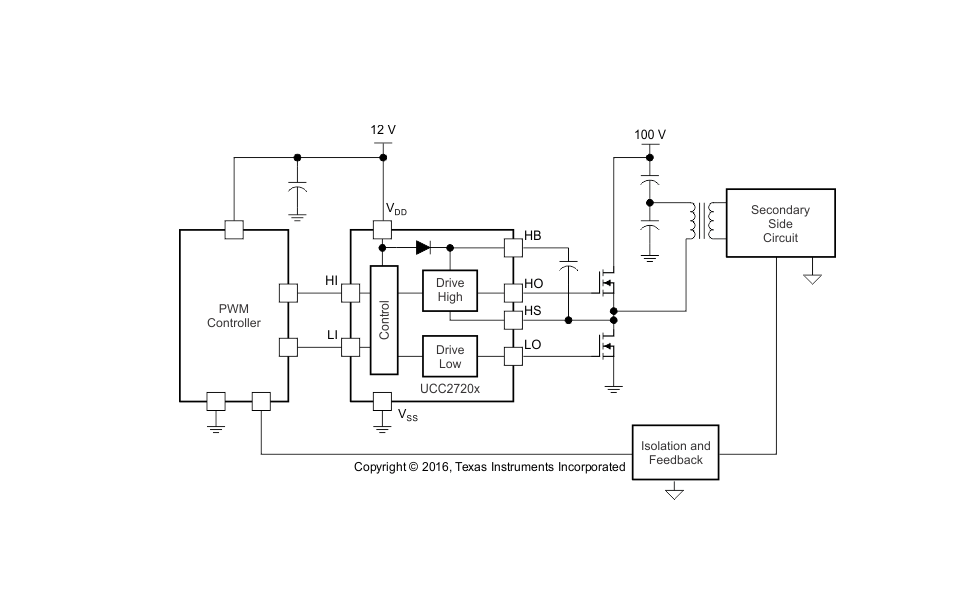

UCC2720x 系列高頻 N 溝道 MOSFET 驅動器包括一個 120V 自舉二極管以及具有獨立輸入的高側和低側驅動器，可實現最大的控制靈活性。這允許在半橋、全橋、雙開關正激和有源鉗位正激轉換器中進行 N 溝道 MOSFET 控制。低側和高側柵極驅動器由獨立控制，并在彼此的導通和關斷之間匹配 1ns。
*附件：ucc27200.pdf

片上自舉二極管消除了外部分立二極管。高側和低側驅動器均提供欠壓鎖定，如果驅動電壓低于指定閾值，則強制輸出為低電平。

UCC2720x 提供兩個版本。UCC27200 具有高抗噪 CMOS 輸入閾值，而 UCC27201 具有 TTL 兼容閾值。

特性

• 在高壓側和低壓側配置中驅動兩個 N 溝道 MOSFET
• HS 上的負電壓處理 （–5V）
• 最大啟動電壓為 120V
• 最大 VDD 電壓為 20V
• 片上 0.65V VF、0.65Ω RD 自舉二極管
• 22ns 傳播延遲時間
• 3A 灌電流和 3A 拉電流輸出電流
• 1000pF 負載時，上升時間 7ns 下降時間
• 1ns 延遲匹配
• 用于高壓側和低壓側驅動器的欠壓鎖定
• 額定溫度范圍為 –40°C 至 150°C

參數

方框圖

一、產品概述

UCC0是一款0V、A/3A半橋驅動器，設計用于驅動高側和低側N溝道MOSFET。它包含高側和低側兩個獨立輸入的驅動器，具有強大的控制靈活性，適用于多種電源轉換拓撲結構，如半橋、全橋、兩開關正向和有源鉗位正向轉換器。此外，UCC0還具備高噪聲免疫的CMOS輸入閾值。

二、主要特性

• ?高電壓處理?：最大自舉電壓V，最大VDD電壓0V。
• ?高電流驅動?：提供3A的源電流和沉電流輸出。
• ?快速響應?：傳播延遲時間為2ns，上升時間ns，下降時間7ns（0pF負載）。
• ?獨立輸入?：高側和低側柵極驅動器具有獨立輸入。
• ?負電壓處理?：HS引腳可處理-5V負電壓。
• ?保護特性?：內置欠壓鎖定（UVLO）保護，防止在低電壓條件下工作。
• ?封裝選項?：提供SOIC、PowerPAD SOIC和VSON封裝選項。

三、引腳配置與功能

• ?VDD?：正電源輸入，為低側柵極驅動器供電。
• ?VSS?：負電源終端，通常接地。
• ?HB?：高側自舉電源輸入，連接自舉電容的正極。
• ?HS?：高側源連接，連接高側MOSFET的源極和自舉電容的負極。
• ?HO?：高側柵極驅動器輸出，連接高側MOSFET的柵極。
• ?LI?：低側輸入，控制低側柵極驅動器的輸出。
• ?LO?：低側柵極驅動器輸出，連接低側MOSFET的柵極。
• ?HI?：高側輸入，控制高側柵極驅動器的輸出。

四、電氣特性

• ?工作電壓范圍?：VDD為V至V，HB為VS至VDD+V。
• ?輸入閾值?：CMOS兼容輸入，高電平輸入閾值（VHIT）為V，低電平輸入閾值（VLIT）為.V。
• ?輸出特性?：低電平輸出電壓（VOL/LOL）和高電平輸出電壓（VOH/HOH）分別為.V至0.4V和VDD-.V至VDD-0.4V（對于LO）或VHB-0.1V至VHB-0.4V（對于HO）。
• ?傳播延遲?：典型值為ns。
• ?UVLO閾值?：VDD UVLO閾值為.V，具有.V遲滯；HB UVLO閾值為6.7V，具有0.4V遲滯。

五、功能描述

• ?輸入階段?：提供與PWM輸出信號的接口，具有高阻抗輸入和寬滯回特性。
• ?UVLO保護?：監測VDD和HB至HS差分電壓，確保在供電電壓不足時禁止輸出。
• ?電平移位?：高側輸入與高側驅動器級之間的電平移位電路，實現與高側MOSFET的有效接口。
• ?自舉二極管?：內置0.V VF、.5Ω RD自舉二極管，消除外部離散二極管需求。
• ?輸出階段?：高轉換速率、低電阻和高峰值電流能力的輸出驅動器，實現高效MOSFET開關。

六、應用信息

• ?典型應用?：適用于太陽能電源優化器、微逆變器、電信和商用電源、在線和離線UPS、儲能系統以及電池測試設備等。
• ?設計考慮?：包括輸入閾值類型選擇、VDD偏置電源電壓、峰值源和沉電流、傳播延遲和功率耗散等方面的設計要求。
• ?布局指南?：強調驅動器應盡可能靠近MOSFET放置，以減少寄生電感并提高電路性能。

七、封裝與訂購信息

• ?封裝類型?：提供SOIC、PowerPAD SOIC和VSON封裝選項。
• ?訂購信息?：詳細列出了不同封裝和狀態的訂購代碼，以及相關的封裝尺寸和帶卷信息。
