UCC27301A 是一款堅固耐用的柵極驅動器，設計用于驅動半橋或同步降壓配置中的兩個 N 溝道 MOSFET，絕對最大自舉電壓為 120V。其 3.7A 峰值拉電流和 4.5A 峰值灌電流能力使 UCC27301A 能夠在米勒平臺過渡期間以最小的開關損耗驅動大功率 MOSFET。開關節點 （HS 引腳） 可以處理負瞬態電壓，從而可以保護高側通道免受寄生電感和雜散電容引起的固有負電壓的影響。
*附件：ucc27301a.pdf

輸入與電源電壓無關，能夠承受 -10V 和 +20V 的絕對最大額定值。低側和高側柵極驅動器在導通和關斷之間匹配 4ns，并分別通過 LI 和 HI 輸入引腳進行控制。但是，每當 LI 和 HI 輸入同時為高電平時，輸入聯鎖邏輯會將兩個驅動器輸出變為低電平。片內 120V 額定電壓自舉二極管，無需添加分立式自舉二極管。高壓閉鎖 （UVLO） 適用于高壓側和低壓側驅動器，可提供對稱的導通和關斷行為，并在驅動電壓低于指定閾值時強制輸出為低電平。

特性

• 在半橋配置中驅動兩個 N 溝道 MOSFET
• –40°C 至 +150°C 結溫范圍
• HB 引腳上的最大電壓為 120V abs
• 3.7A 灌電流、4.5A 拉電流輸出電流
• 8V 至 17V VDD 工作范圍 （最大 20V 絕對值），帶 UVLO
• HS 引腳上的 –（28–VDD）V abs 最大負瞬態容差（<100ns 脈沖）
• –10V 至 +20V 絕對最大輸入引腳容差，與電源電壓范圍無關（TTL 兼容）
• 切換參數：
  • 20ns 典型傳播延遲時間
  • 7.2ns 上升時間，5.5ns 下降時間，1000pF 負載
  • 4ns 典型延遲匹配
• 集成自舉二極管
• 輸入聯鎖
• 禁用時具有低電流消耗（典型值為 3μA）的啟用/禁用功能（僅限 DRC 封裝）

參數

方框圖

一、產品概述

• ?產品名稱?：UCCA
• ?類型?：高壓柵極驅動器
• ?應用?：
  • 太陽能電源優化器和微型逆變器
  • 電信和商用電源
  • 在線和離線不間斷電源（UPS）
  • 儲能系統
  • 電池測試設備

二、主要特性

• ?驅動能力?：
  • 驅動兩個N溝道MOSFET，半橋或同步降壓配置
  • 絕對最大自舉電壓V
  • .A峰值源電流，.A峰值沉電流
• ?輸入特性?：
  • 獨立于電源電壓的輸入，能承受-V至+V的絕對最大額定值
  • 低側和高側柵極驅動器之間的開啟和關閉匹配至ns
• ?保護功能?：
  • 集成V額定自舉二極管
  • 欠壓鎖定（UVLO）保護，對稱開啟和關閉行為
  • 輸入互鎖邏輯，防止兩個輸入同時高電平導致輸出低電平

三、電氣特性

• ?絕對最大額定值?：包括電源電壓、輸出電壓、結溫等。
• ?推薦工作條件?：定義了電源電壓、HS引腳電壓等參數的正常工作范圍。
• ?電氣參數?：
  • 輸入閾值電壓、輸入滯回電壓、使能引腳閾值電壓等。
  • 輸出高低電平電壓、峰值源/沉電流、傳播延遲、上升/下降時間等。

四、封裝與尺寸

• ?封裝類型?：SOIC（引腳）和VSON（DRC，引腳）
• ?尺寸?：具體尺寸信息在文檔中詳細列出。

五、應用信息

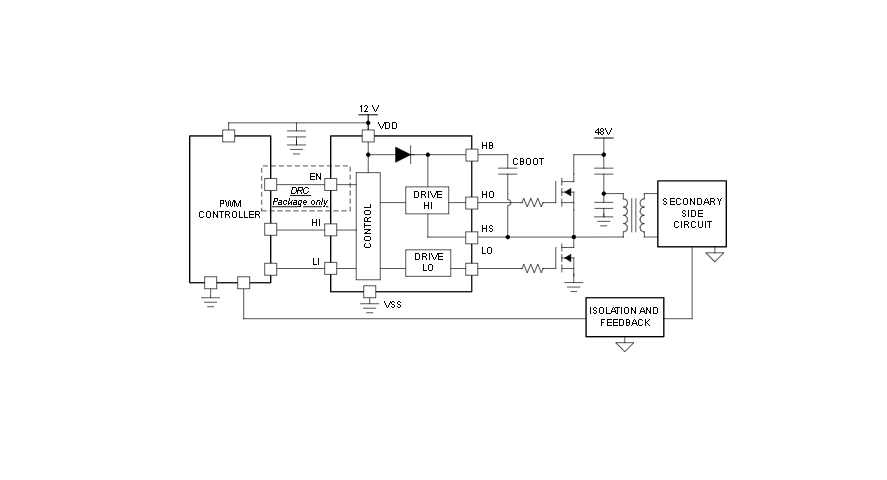

• ?典型應用?：半橋配置，用于驅動大功率MOSFET，減少開關損失。
• ?設計考慮?：
  • 輸入閾值類型選擇
  • VDD偏置供電電壓設計
  • 峰值源/沉電流計算
  • 傳播延遲和功率耗散考慮

六、布局指導

• ?關鍵布局原則?：
  • 將驅動器盡可能靠近MOSFET放置
  • 將VDD-VSS和VHB-VHS（自舉）電容器盡可能靠近器件放置
  • 注意GND跡線的設計，使用寬跡線
  • 避免將VDD跡線靠近LO、HS和HO信號

七、熱考慮

• 討論了驅動器的熱特性，包括熱阻、結溫等，并提供了熱設計建議。

八、文檔與支持

• ?支持資源?：包括TI EE支持論壇、相關文檔鏈接、文檔更新通知等。
