LM3704系列 電壓監控和復位IC，帶電源故障輸入、低線輸出和手動復位數據手冊
LM3704 是一款功能豐富、易于使用的電壓監控器。它提供推挽式和開漏配置，在整個溫度范圍內具有 2% 的嚴格精度。
LM3704 的 特性 包括 手動復位、低線路輸出和電源故障輸入檢測。電源失效輸入允許監控可配置的第二個電源軌，幫助檢測上游故障。低電平輸出用作第二條中斷線，以指示 V 的下降 抄送 （1.02 × VRST）。
*附件：LM3704 具有電源失效輸入、低壓線路輸出和手動復位功能的電壓監控器數據表.pdf
特性
- 可用閾值電壓為 3.08 V 和 2.32 V
- 無需外部元件
- 手動復位輸入
- 提供漏極開路和推挽式配置
- 復位超時延遲為 200 ms
- 獨立的 Power-Fail 比較器
- ±0.5% 復位閾值精度 （在室溫下）
- 在整個溫度范圍內 ±2% 的復位閾值準確度
- 28μA 電壓
抄送電源電流
參數

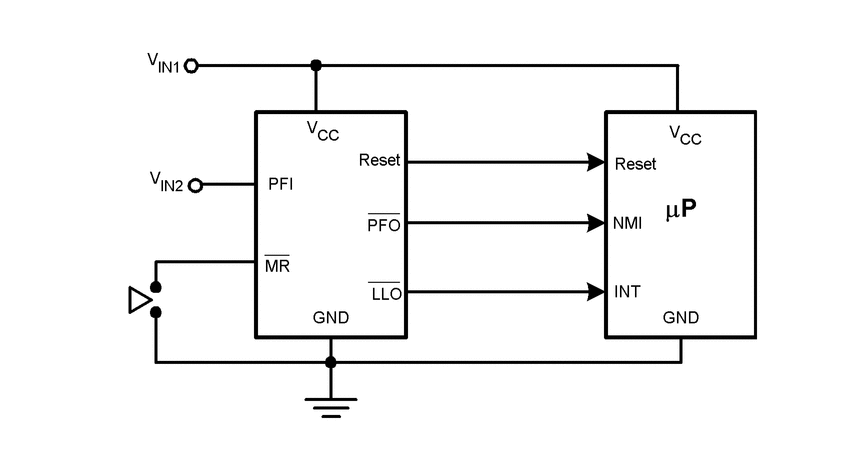

方框圖
1. 產品概述
- ?型號?：LM3704
- ?功能?：具有電源失效輸入、低壓線路輸出和手動復位功能的電壓監控器
- ?封裝?：10引腳VSSOP封裝
2. 主要特性
- ?閾值電壓?：標準閾值電壓為3.08V，可選2.32V，支持2.2V至5V范圍內的自定義閾值（需聯系TI）
- ?供電電流?：28μA（典型值）
- ?復位輸出?：提供低電平復位輸出（RESET），支持開漏和推挽配置
- ?復位超時延遲?：200ms
- ?電源失效輸入?：獨立的電源失效比較器，閾值可配置
- ?低壓線路輸出?：提供早期電源失效警告輸出（LLO）
- ?手動復位輸入?：允許通過手動輸入強制復位
3. 引腳功能
- ?V CC?：電源供電輸入
- ?MR?：手動復位輸入，當MR低于V MRT時，觸發復位
- ?PFI?：電源失效比較器輸入，當PFI低于V PFT時，PFO輸出低電平
- ?PFO?：電源失效邏輯輸出
- ?LLO?：低壓線路邏輯輸出，當V CC低于V LLOT時輸出低電平
- ?RESET?：復位邏輯輸出，當V CC低于復位閾值或MR低于V MRT時輸出低電平
- ?GND?：地參考
- ?NC?：無連接引腳
4. 工作原理
- ?復位機制?：當V CC低于復位閾值時，RESET輸出低電平并保持，直到V CC重新上升到復位閾值以上并保持超過復位超時延遲時間。
- ?手動復位?：當MR輸入低于V MRT并保持超過25μs時，觸發復位，RESET輸出低電平并保持復位超時延遲時間。
- ?電源失效檢測?：PFI輸入與內部1.225V參考電壓比較，當PFI低于V PFT時，PFO輸出低電平，提供電源失效警告。
- ?低壓線路輸出?：LLO監測V CC并在V CC低于V LLOT時輸出低電平，作為早期電源失效警告。
5. 應用領域
6. 封裝與訂購信息
- ?封裝類型?：VSSOP
- ?環保信息?：符合RoHS標準，提供無鉛和綠色封裝選項
