TLV1805 高電壓比較器集獨特的寬電源范圍、推挽輸出、軌至軌輸入、低靜態電流、關斷功能和快速輸出響應組合特性于一體。所有這些 特性 使該比較器非常適合 需要 在正電壓軌或負電壓軌上進行檢測的應用，例如智能二極管控制器的反向電流保護、過流檢測和過壓保護電路，其中推挽輸出級用于驅動 P 溝道或 N 溝道 MOSFET 開關的柵極。

數據手冊：*附件：TLV1805 具有推挽輸出和關斷模式的高電壓比較器技術手冊.pdf

高峰值電流推挽輸出級是高電壓比較器的一個特色，它具有允許輸出以較快的邊沿速率主動將負載驅動至任一電源軌的優勢。對于需要快速 將 MOSFET 柵極 驅動至高電平或低電平以將主機連接至電壓高于預期的電源或與其斷開的應用而言，這特別有用。其他 特性 （如低輸入失調電壓、低輸入偏置電流和高阻態關斷）它使 TLV1805 能夠靈活地處理各種 應用。上電復位可防止加電時產生錯誤輸出。

TLV1805 采用 6 引腳 SOT-23 封裝，具有 –40°C 至 +125°C 的擴展工業溫度范圍。

特性
? 3.3V 至 40V 電源
? 低靜態電流：135μA
? 高峰值電流推挽輸出
? 具有相位反轉保護功能的軌至軌輸入
? 內置遲滯：14mV
? 250ns 傳播延遲
? 低輸入失調電壓：500μV
? 關斷后具有高阻態輸出
? 上電復位 (POR)
? SOT-23-6 封裝

引腳功能和配置

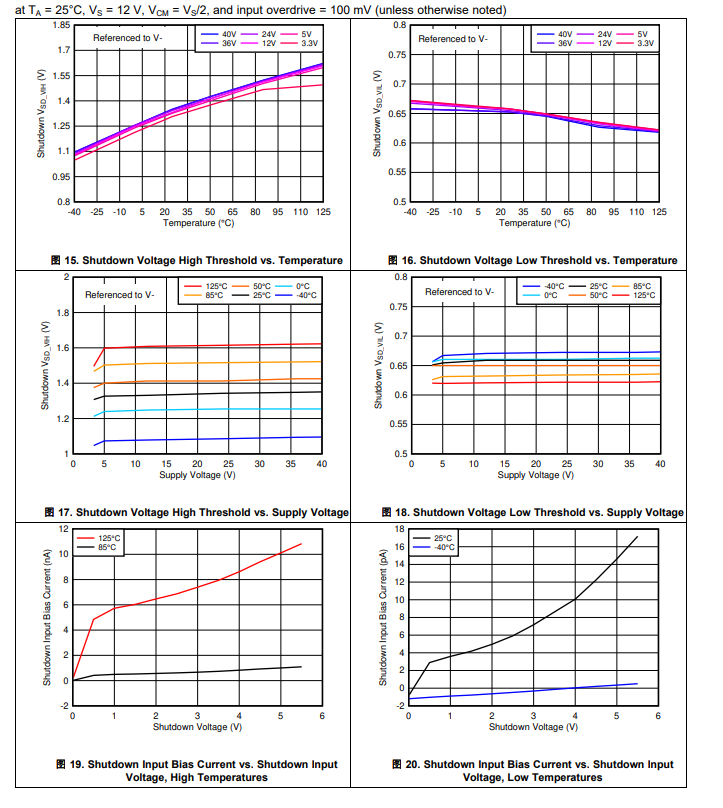

典型特性

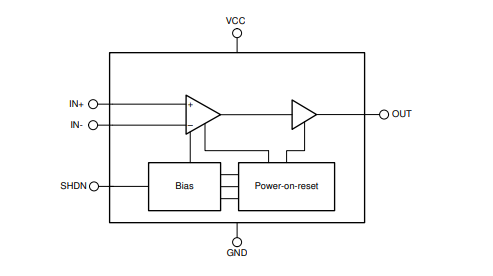

功能方框圖

應用
? 反向電流保護智能二極管控制器
? 過壓、欠壓和過流保護
? OR-ing MOSFET 控制器
? MOSFET 柵極驅動器
? 高電壓振蕩器
? 針對以下應用的系統監控：
– 信息娛樂系統和儀表組
– PLC
– 服務器
– 電機保護和控制
