描述

TLV1805高壓比較器提供寬電源范圍，推挽輸出，軌到軌輸入，低靜態電流，關斷能力和快速輸出響應。所有這些特性使該比較器非常適合需要在正或負電壓軌上進行檢測的應用，例如智能二極管控制器的逆流保護，過流檢測和過壓保護電路，其中推挽輸出級用于驅動柵極p溝道或n溝道MOSFET開關。

高峰值電流推挽輸出級，是高壓比較器的獨特之處，具有允許輸出主動驅動負載到電源軌的優勢具有快速邊緣速率。這在MOSFET柵極需要快速驅動高或低以便將主機與意外高壓電源連接或斷開的應用中特別有價值。低輸入失調電壓，低輸入偏置電流和高阻態關斷等附加功能使TLV1805足夠靈活，可以處理國外的應用。上電復位可防止上電時的錯誤輸出。

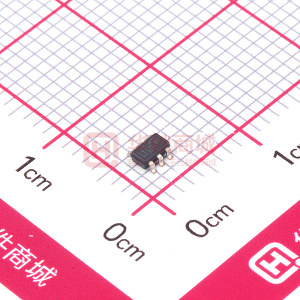

TLV1805采用6引腳SOT-23封裝，工作溫度范圍為-40°C至+ 125°的擴展工業溫度范圍C。

特性

• 3.3 V至40 V電源范圍
• 低靜態電流：135μA
• 高峰電流推挽輸出
• 具有相位反轉保護的軌到軌輸入
• 內置遲滯：14mV
• 250ns傳播延遲
< li>低輸入失調電壓：500μV
• 高阻輸出關斷
• 上電復位（POR）
• SOT-23-6封裝< /li>

所有商標均為其各自所有者的財產。

參數 與其它產品相比?比較器

? Number of channels (#) Output type Vs (Min) (V) Vs (Max) (V) Propagation delay time (uS) Vos (offset voltage @ 25 C) (Max) (mV) Iq per channel (Typ) (mA) Input bias current (+/-) (Max) (nA) Rail-to-rail Rating Operating temperature range (C) Features VICR (Max) (V) VICR (Min) (V) Package Group ? TLV1805 TL331 TLV1701 TLV1805-Q1 TLV3701 TLV7211 ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? Push-Pull ? ? Open Collector ? ? Open Collector ? ? Push-Pull ? ? Push-Pull ? ? Push-Pull ? ? 3.3 ? ? 2 ? ? 2.2 ? ? 3.3 ? ? 2.7 ? ? 2.7 ? ? 40 ? ? 36 ? ? 36 ? ? 40 ? ? 16 ? ? 15 ? ? 0.25 ? ? 0.3 ? ? 0.56 ? ? 0.25 ? ? 36 ? ? 4 ? ? 3 ? ? 5 ? ? 2.5 ? ? 3 ? ? 5 ? ? 15 ? ? 0.15 ? ? 0.4 ? ? 0.055 ? ? 0.15 ? ? 0.00056 ? ? 0.007 ? ? 0.5 ? ? 250 ? ? 15 ? ? 0.5 ? ? 0.1 ? ? 0.00004 ? ? In ? ? Out ? ? In ? ? In ? ? In ? ? No ? ? Catalog ? ? Catalog ? ? Catalog ? ? Automotive ? ? Catalog ? ? Catalog ? ? -40 to 125 ? ? -40 to 105
-40 to 85 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125
0 to 70 ? ? -40 to 85 ? ? Hysteresis
Shutdown ? ? ? ? Small Size ? ? Hysteresis
Shutdown ? ? ? ? Small Size ? ? 0 ? ? 34.5 ? ? 36 ? ? 0 ? ? 21 ? ? 15.2 ? ? 0 ? ? 0 ? ? 2.2 ? ? 0 ? ? -0.1 ? ? 0 ? ? SOT-23 | 6 ? ? SOT-23 | 5 ? ? SC70 | 5
SOT-23 | 5
SOT-5X3 | 5 ? ? SOT-23 | 6 ? ? PDIP | 8
SOIC | 8
SOT-23 | 5 ? ? SC70 | 6
SOIC | 8
SOT-23 | 5 ? ? 無樣片
