LM3xxLV 系列包括單路 LM321LV、雙路 LM358LV 和四路 LM324LV 運算放大器。這些器件由 2.7V 至 5.5V 的低電壓供電。

數據手冊：*附件：LM358LV 雙通道、5.5V、1MHz運算放大器技術手冊.pdf

在成本敏感型低壓應用中，這些運算放大器可作為 LM321、LM358 和 LM324 的替代產品。部分應用為大型電器、煙霧探測器和個人電子產品。LM3xxLV 器件在低電壓下可提供比 LM3xx 器件更佳的性能，并且功耗更低。這些運算放大器具有單位增益穩定性，并且在過驅情況下不會出現相位反轉。ESD 設計為 LM3xxLV 系列提供了至少 2kV 的 HBM 規格。

LM3xxLV 系列采用行業標準封裝。這些封裝包括 SOT-23、SOIC、VSSOP 和 TSSOP 封裝。

特性
? 適用于成本敏感型系統的行業標準放大器
? 低輸入失調電壓：±1mV
? 共模電壓范圍包括接地
? 單位增益帶寬：1MHz
? 低寬帶噪聲：40nV/√Hz
? 低靜態電流：90μA/通道
? 單位增益穩定
? 可在 2.7V 至 5.5V 的電源電壓范圍內工作
? 提供單通道、雙通道和四通道型號
? 嚴格的 ESD 規格：2kV HBM
? 工作溫度范圍：–40°C 至 125°C

引腳功能和配置

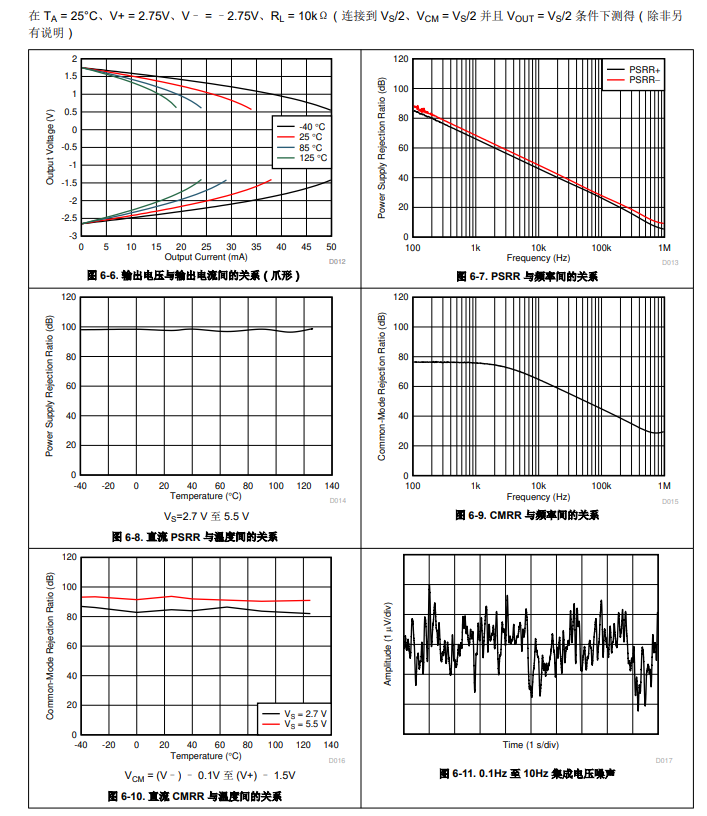

典型特性

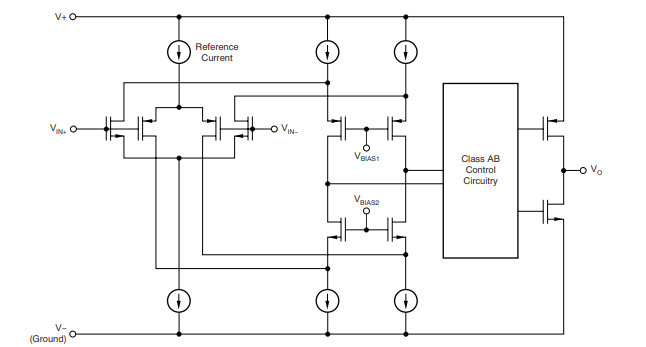

功能方框圖

應用
? 無線電器
? 不間斷電源
? 電池組、充電器和測試設備
? 電源模塊
? 環境傳感器信號調節
? 現場變送器：溫度傳感器
? 示波器、數字萬用表、測試設備
? 機架式服務器
? HVAC：暖通空調
? 直流電機控制
? 低側電流感測
